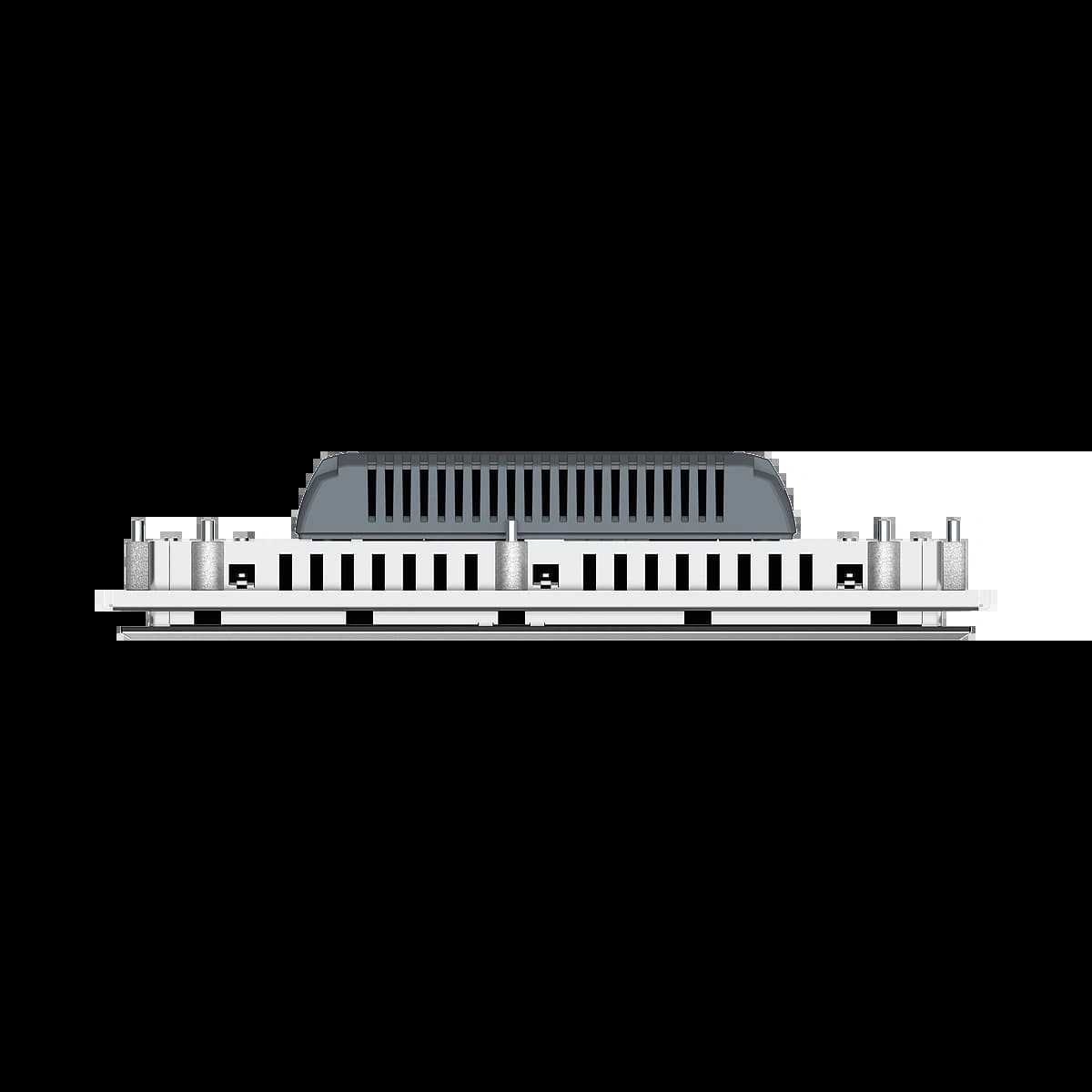

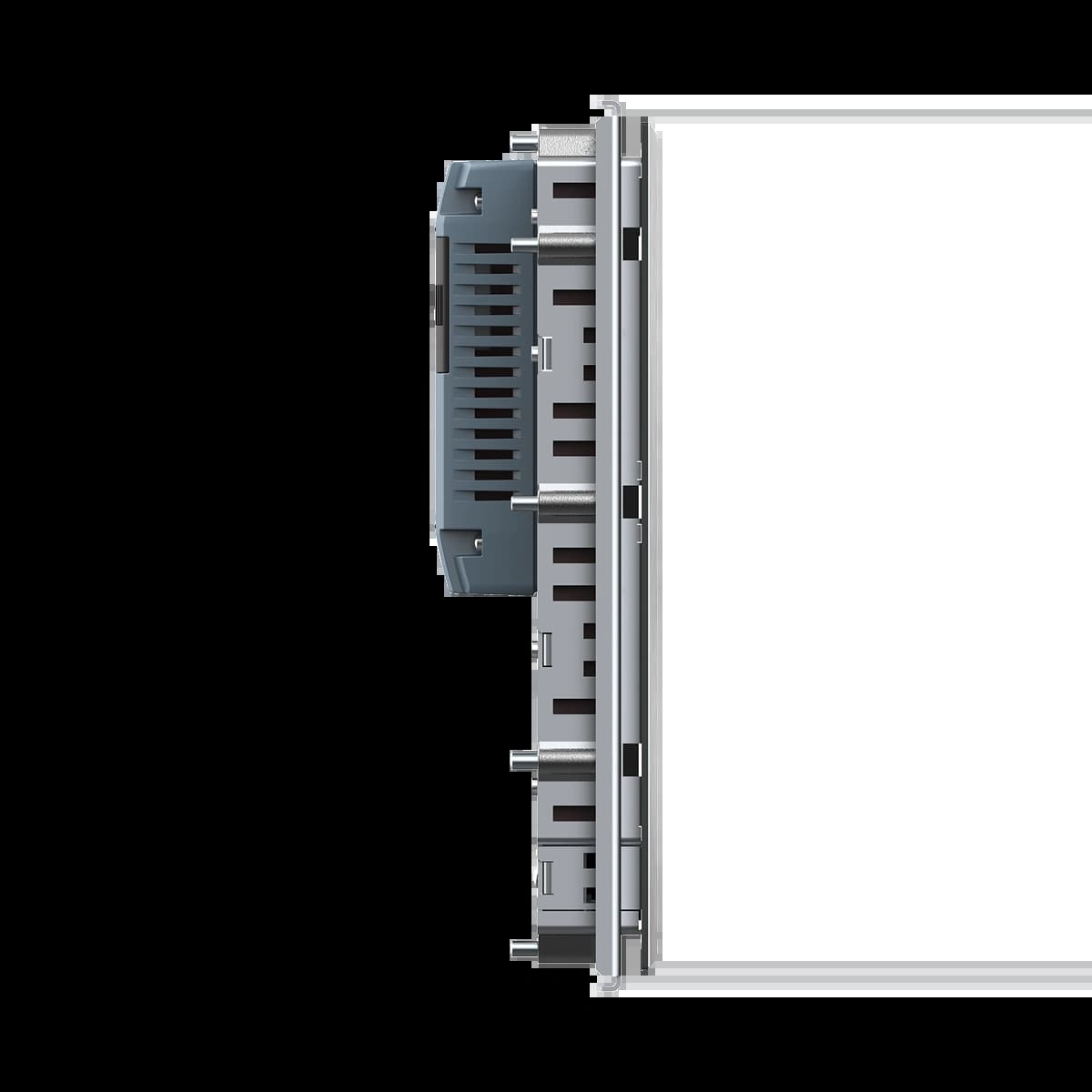

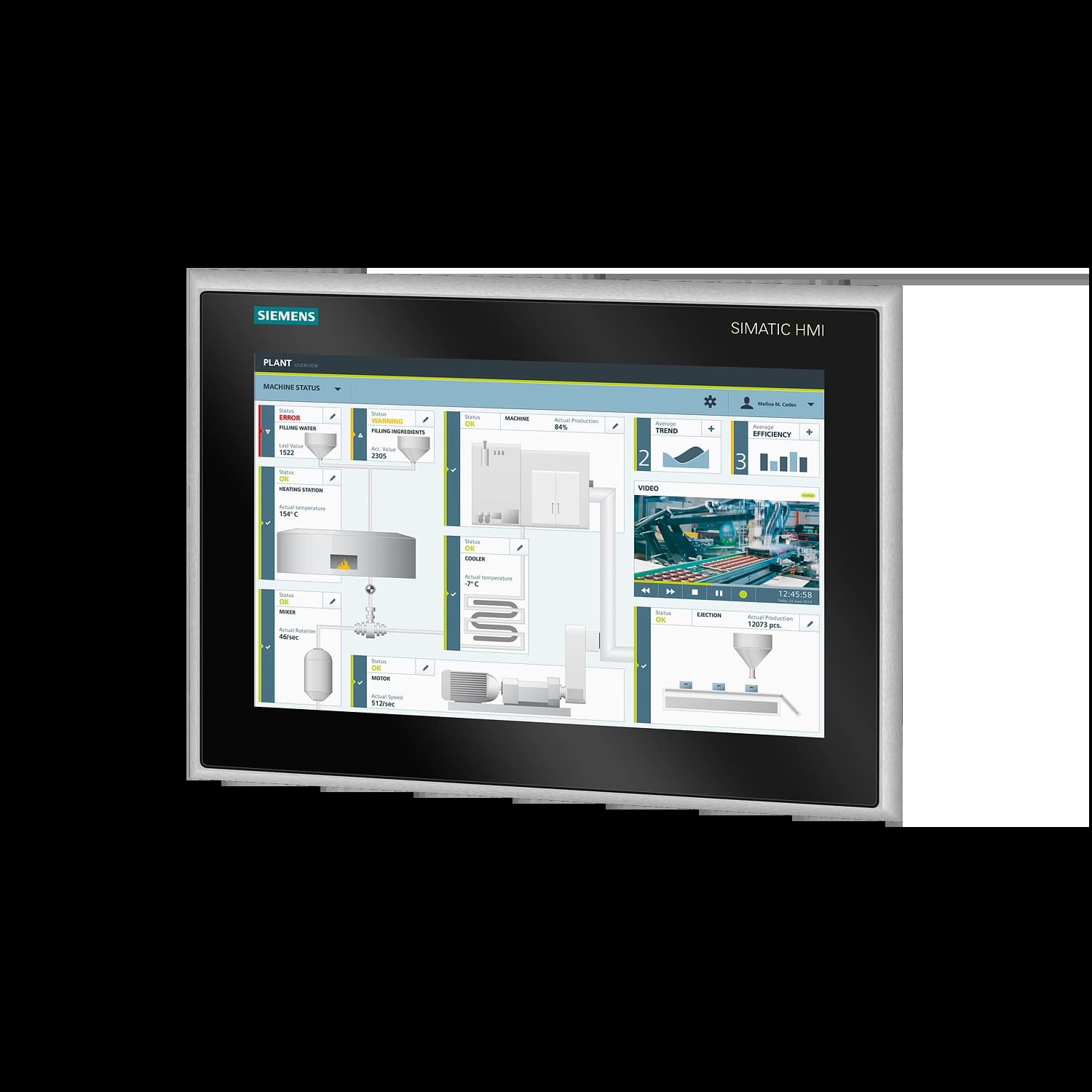

6AV2144-8MC10-0AA0 | Панель оператора TP1200 Comfort INOX
Исполнение:Нержавеющая сталь
Питание
24В DC
Встроенные интерфейсы
Profibus DP, Profinet, Ethernet
SIMATIC HMI TP1200 Comfort Inox представляет собой панель оператора серии Comfort с лицевой частью из нержавеющей стали. Устройство оснащено дисплеем с защитной мембраной, имеет степень защиты лицевой части IP66K. Модель оборудована 12-дюймовым широкоформатным TFT-дисплеем, поддерживает интерфейсы ProfiNet и MPI/ProfiBus DP. Объем памяти пользователя составляет 12 МБ, работает на базе Windows CE 6.0, настройка производится в WinCC Comfort V11.
622 148,70 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Серия:
Simatic, HMI Comfort Panel
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6AV2144-8MC10-0AA0
Модель
TP1200 Comfort INOX
Тип изделия
Панель оператора Comfort с сенсорным управлением (нержавеющая сталь)
Статус
Phase Out Announce (снят с производства)
Дисплей
12,1" широкоформатный TFT (1280 × 800 пикселей), 16,7 млн цветов
Подсветка
Светодиодная, регулируемая (0…100%), ресурс 80 000 ч
Управление
Сенсорное (ёмкостное), экранная клавиатура
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток
0,85 А (ном.)
Потребляемая мощность
20 Вт (тип.)
Процессор
X86
Операционная система
Windows CE 6.0
Интерфейсы
1 × Ethernet (RJ45, 2 порта со встроенным коммутатором), 1 × RS485/422, 2 × USB 2.0 (тип A + Mini-B), 2 × слот SD
Протоколы
PROFINET (включая IRT, MRP), PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)
Память для пользовательских данных
12 Мбайт
Количество переменных / экранов
2048 / 500
Количество сообщений (битовых / аналоговых)
4000 / 200
Количество рецептов
300 (по 500 записей данных, до 1000 записей на рецепт)
Архивирование
50 архивов, до 20 000 записей на архив
Часы реального времени
Да (аппаратные, энергонезависимые, синхронизируемые)
Встроенный динамик
Да
Степень защиты спереди / сзади
IP66K / IP20 (NEMA 4x спереди, только для помещений)
Материал передней панели
Нержавеющая сталь
Взрывозащита
ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2, FM Class I Div. 2
Монтаж
Передняя панель (вертикально/горизонтально, наклон до 35°)
Габариты передней панели (Ш × В)
330 × 241 мм
Вырез в панели (Ш × В)
310 × 221 мм
Монтажная глубина
67 мм
Температура окружающей среды при эксплуатации
0 … +50 °C (горизонтально) / 0 … +40 °C (вертикально, портретный режим)
Масса
≈ 3,6 кг
HMI Comfort Panels
Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.
В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
