6AV2124-2DC01-0AX0 | Панель оператора KTP400 Comfort

Name: Панель оператора KTP400 Comfort
Brand: Siemens
Price: 67471.91 RUB
Availability: BackOrder

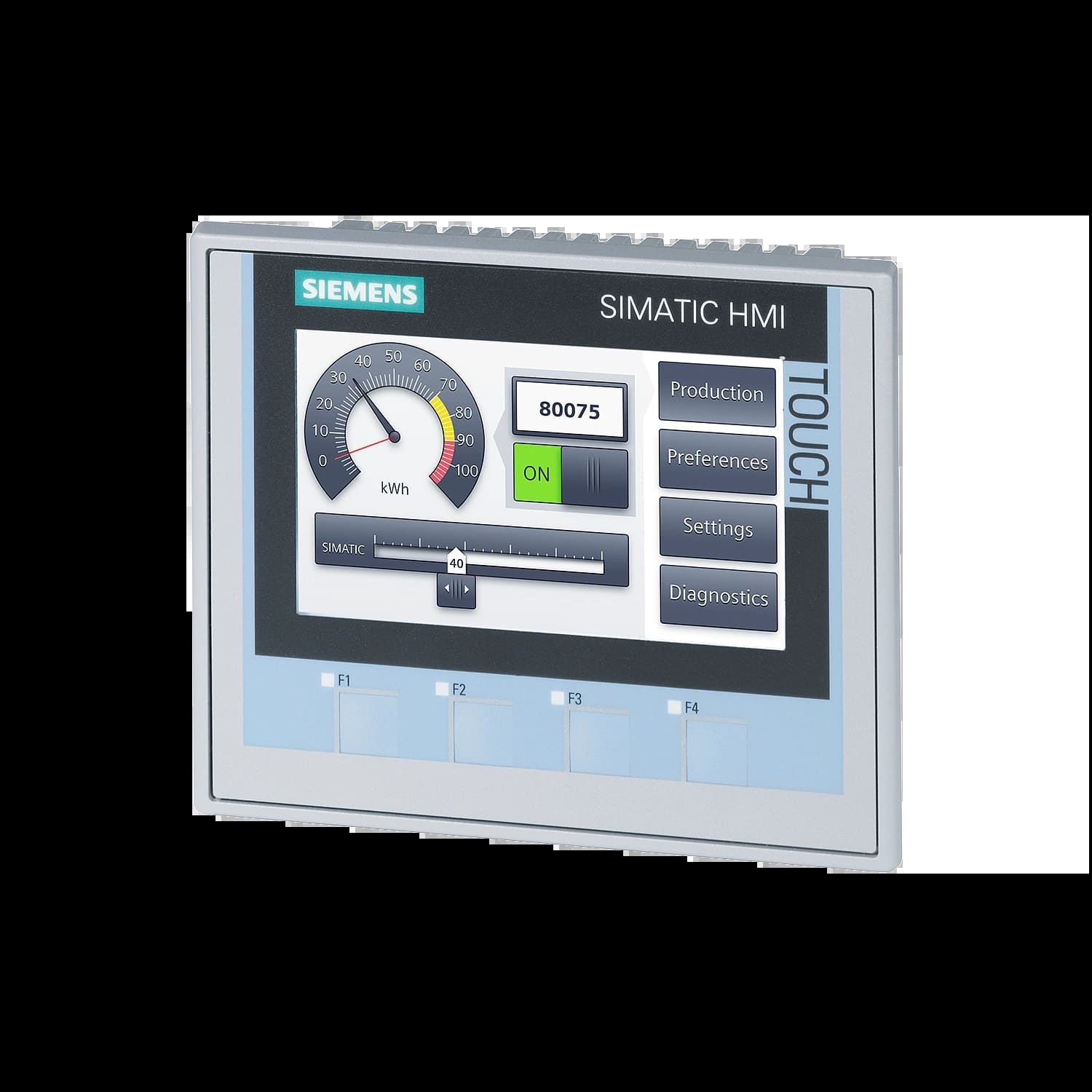

6AV2124-2DC01-0AX0_Панель оператора KTP400 Comfort_1

Исполнение:Стандартное

Диагональ дисплея:4"

Управление:Тачскрин

Питание

24В DC

Встроенные интерфейсы

Profibus DP, Profinet, Ethernet

SIMATIC KTP400 Comfort — это панель оператора SIMATIC HMI серии Comfort с сенсорным/клавишным управлением, оснащенная 4-дюймовым широкоформатным TFT-дисплеем с поддержкой 16 миллионов цветов. Устройство оснащено интерфейсами PROFINET и MPI/PROFIBUS DP, имеет 4 МБ памяти пользователя, работает на базе Windows CE 6.0 и настраивается в WinCC Comfort V11.

67 471,91 руб/шт

Цена с НДС 22%

Доступен под заказ

Артикул:

Серия:

Simatic, HMI Comfort Panel

Производитель:

Siemens

Характеристики

Характеристика

Значение

Артикул

6AV2124-2DC01-0AX0

Модель

KTP400 Comfort

Тип изделия

Панель оператора Comfort с комбинированным управлением (кнопки/сенсор)

Статус

Phase Out Announce (снят с производства)

Дисплей

4,3" широкоформатный TFT (480 × 272 пикселя), 16,7 млн цветов

Подсветка

Светодиодная, регулируемая (0…100%), ресурс 80 000 ч

Управление

Сенсорное (аналого-резистивное) и кнопочное (4 функциональные клавиши со светодиодами)

Напряжение питания номинальное

24 В DC (допустимый диапазон 19,2 … 28,8 В)

Потребляемый ток

0,13 А (ном.)

Потребляемая мощность

3,1 Вт (тип.)

Процессор

ARM

Операционная система

Windows CE 6.0

Интерфейсы

1 × Ethernet (RJ45, 1 порт), 1 × RS485/422, 1 × USB 2.0 (тип Mini-B), 2 × слот SD

Протоколы

PROFINET, PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)

Память для пользовательских данных

4 Мбайт

Количество переменных / экранов

1024 / 500

Количество сообщений (битовых / аналоговых)

2000 / 50

Количество рецептов

100 (по 200 записей данных, до 200 записей на рецепт)

Архивирование

10 архивов, до 10 000 записей на архив

Часы реального времени

Да (аппаратные, энергонезависимые, синхронизируемые)

Встроенный зуммер

Да

Степень защиты спереди / сзади

IP65 / IP20 (NEMA 4/4x спереди)

Материал передней панели

Пластик

Взрывозащита

ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2, FM Class I Div. 2

Судовые сертификаты

GL, ABS, BV, DNV, LRS, NK

Монтаж

Передняя панель (вертикально/горизонтально, наклон до 35°)

Габариты передней панели (Ш × В)

140 × 116 мм

Вырез в панели (Ш × В)

124 × 100 мм

Монтажная глубина

48 мм

Температура окружающей среды при эксплуатации

0 … +50 °C (горизонтально) / 0 … +40 °C (вертикально, портретный режим)

Масса

≈ 0,6 кг

Каталоги

SIMATIC Catalog ST80 Human Machine Interface EN 2024.pdf

Скачать

Каталог SIMATIC HMI ST80 2017.pdf

Скачать

HMI Comfort Panels

Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.

В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
