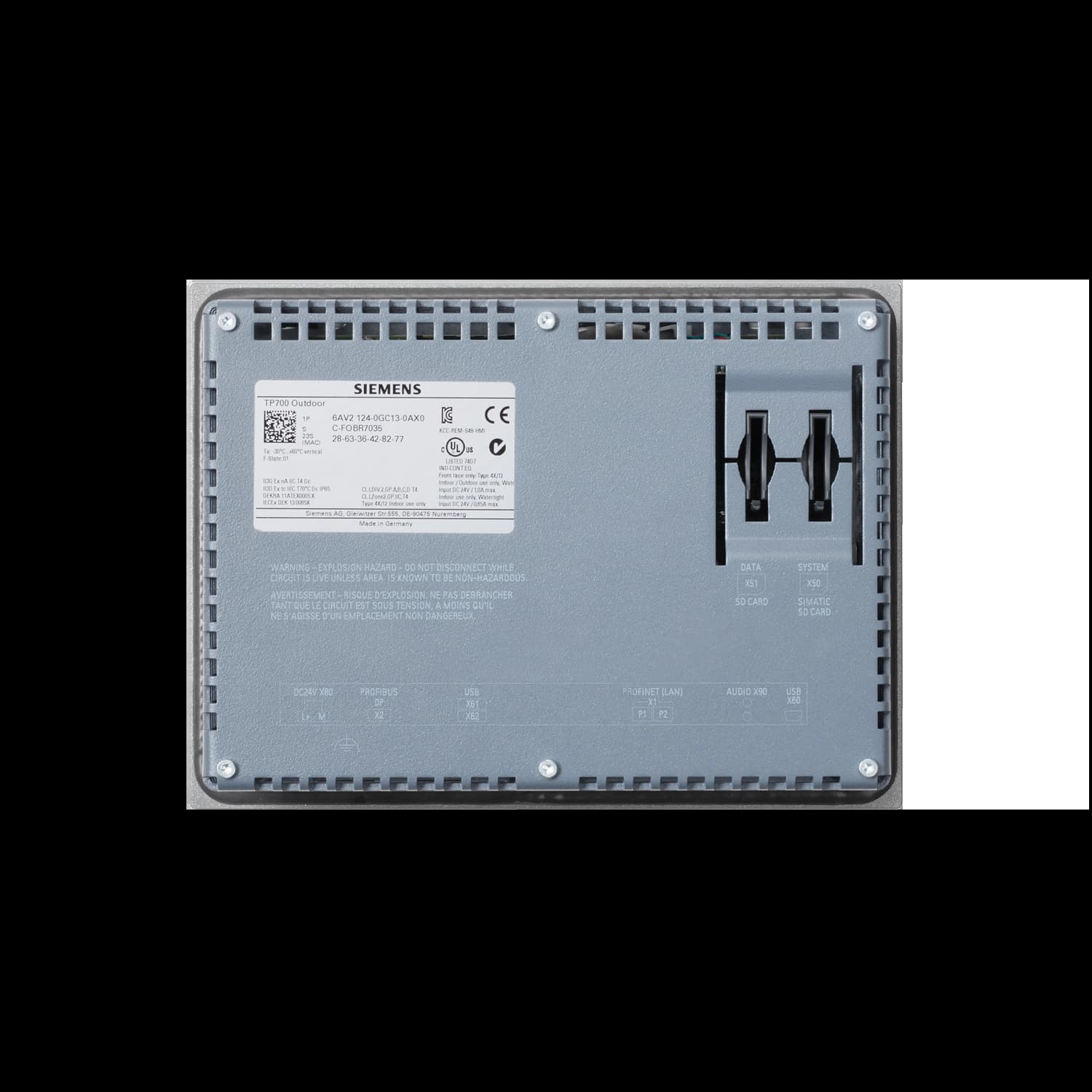

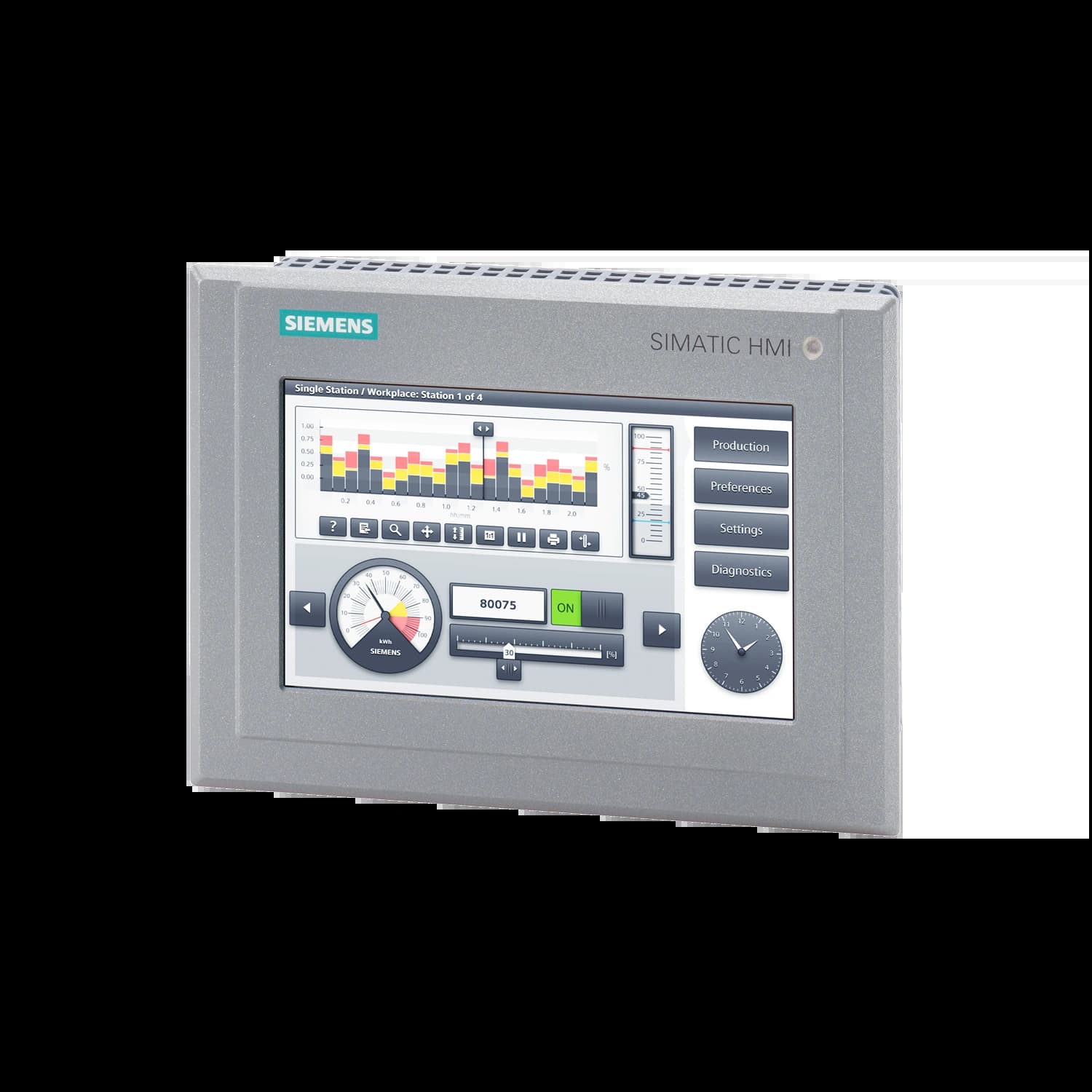

6AV2124-0GC13-0AX0 | Панель оператора TP700 Comfort Outdoor
Исполнение:Наружная установка
Питание
24В DC
Встроенные интерфейсы
Profibus DP, Profinet, Ethernet
SIMATIC HMI, панель оператора TP700 Comfort Outdoor, панель серии Comfort, сенсорное управление, широкоформатный TFT-дисплей с диагональю 7 дюймов, 16 млн цветов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort V13 SP1 с HSP
188 144,85 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Серия:
Simatic, HMI Comfort Panel
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6AV2124-0GC13-0AX0
Модель
TP700 Comfort Outdoor
Тип изделия
Панель оператора Comfort Outdoor с сенсорным управлением
Дисплей
7" широкоформатный TFT (800 × 480 пикселей), 16,7 млн цветов, читаемый при солнечном свете
Подсветка
Светодиодная, регулируемая (ручная или автоматическая), ресурс 50 000 ч
Управление
Сенсорное (аналого-резистивное), экранная клавиатура
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток
0,7 А (ном.)
Потребляемая мощность
17 Вт (тип.)
Процессор
X86
Операционная система
Windows CE 6.0
Интерфейсы

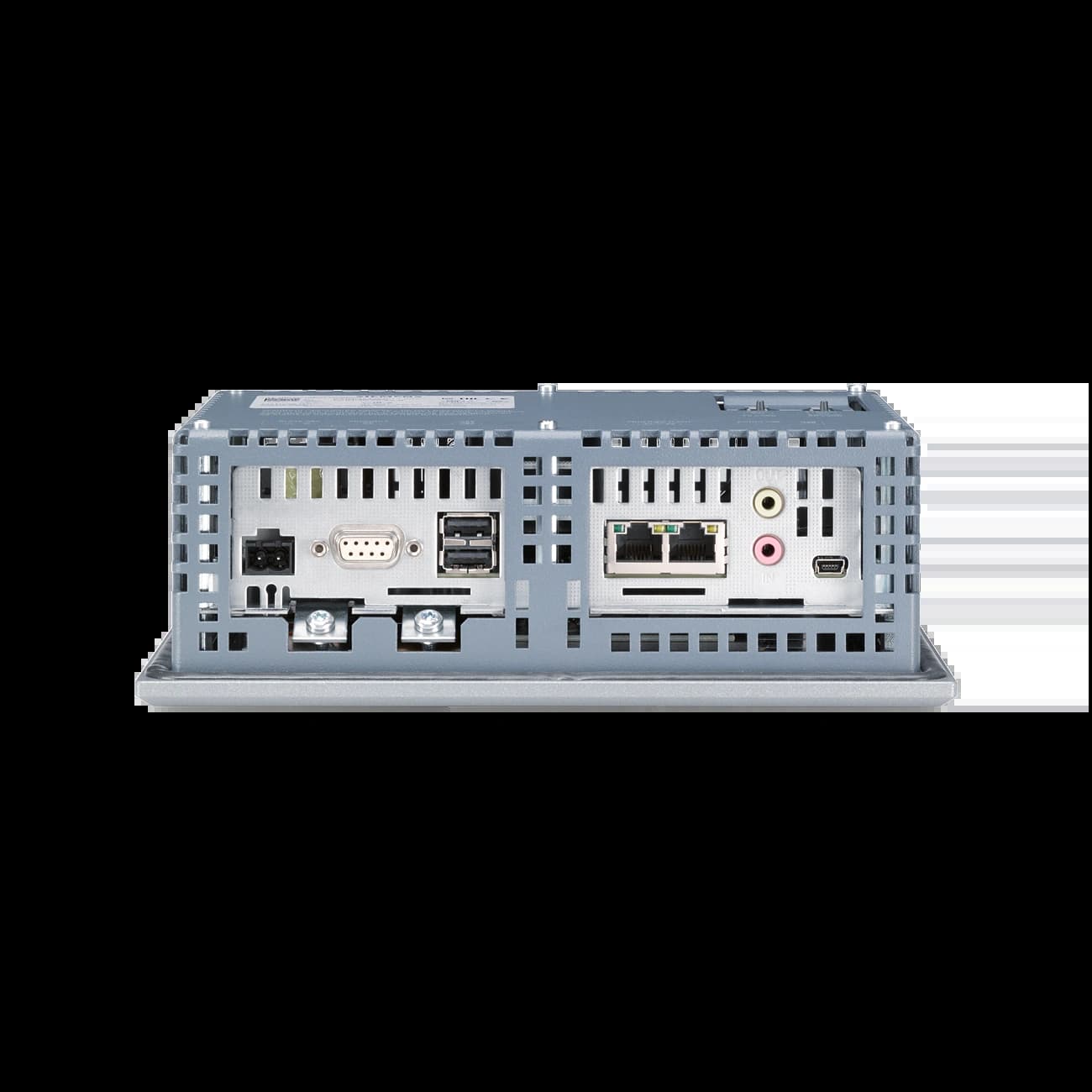

2 × Ethernet (RJ45, встроенный коммутатор), 1 × RS485/422, 2 × USB 2.0 (тип A + Mini-B), 2 × слот SD
Протоколы
PROFINET (включая IRT, MRP), PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)
Память для пользовательских данных
12 Мбайт
Количество переменных / экранов
2048 / 500
Количество сообщений (битовых / аналоговых)
4000 / 200
Количество рецептов
300 (по 500 записей данных, до 1000 записей на рецепт)
Архивирование
50 архивов, до 20 000 записей на архив
Часы реального времени
Да (аппаратные, энергонезависимые, синхронизируемые)
Встроенный динамик
Да
Степень защиты спереди / сзади
IP66 / IP20 (NEMA 4/4x спереди)
Материал передней панели
Алюминий с порошковым покрытием, устойчивый к УФ
Взрывозащита
ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2, FM Class I Div. 2
Судовые сертификаты
GL, ABS, BV, DNV, KRS, LRS, NK, CCS
Монтаж
Передняя панель (вертикально/горизонтально, наклон до 35°)
Габариты передней панели (Ш × В)
214 × 158 мм
Вырез в панели (Ш × В)
198 × 142 мм
Монтажная глубина
64,6 мм
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтально) / -30 … +50 °C (вертикально, портретный режим)
Максимальная высота над уровнем моря
3000 м
Масса
≈ 1,5 кг
HMI Comfort Panels
Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.
В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
