6AV2144-8UC10-0AA1 | Панель оператора TP1900 Comfort INOX

Name: Панель оператора TP1900 Comfort INOX
Brand: Siemens

6AV2144-8UC10-0AA1_Панель оператора TP1900 Comfort INOX_1

6AV2144-8UC10-0AA1_Панель оператора TP1900 Comfort INOX_2

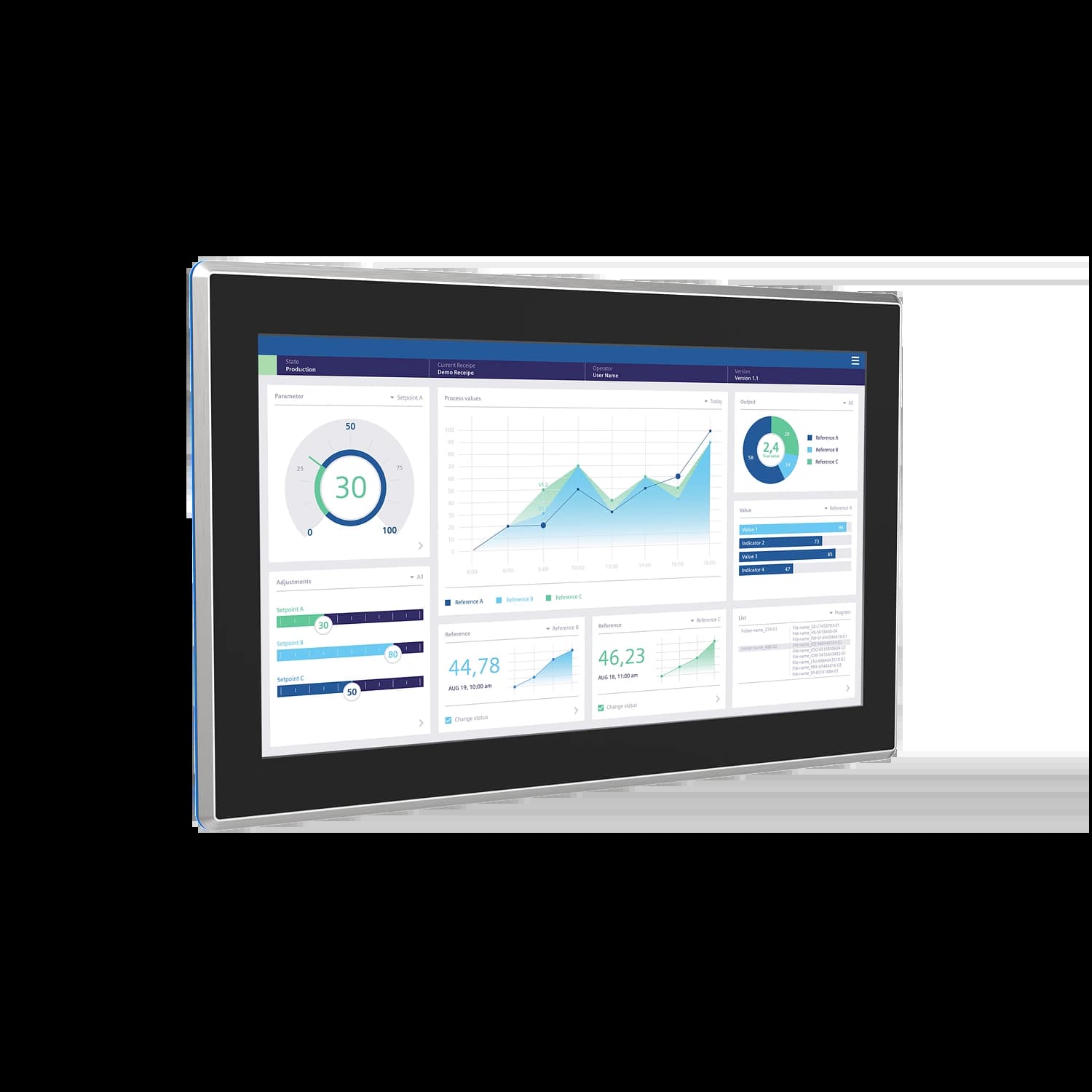

6AV2144-8UC10-0AA1_Панель оператора TP1900 Comfort INOX_3

Исполнение:Нержавеющая сталь

Наружная установка

Нержавеющая сталь

Стандартное

Диагональ дисплея:19"

Управление:Тачскрин

Питание

24В DC

Встроенные интерфейсы

Profibus DP, Profinet, Ethernet

SIMATIC HMI, панель оператора TP1900 Comfort Inox с лицевой поверхностью из нержавеющей стали, защитная мембрана дисплея, степень защиты лицевой поверхности IP66K, широкоформатный TFT-дисплей с диагональю 19 дюймов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 24 МБ пользовательской памяти, Windows CE 2013, настройка в среде WinCC Comfort

Цена по запросу

Доступен под заказ

Артикул:

Серия:

Simatic, HMI Comfort Panel

Производитель:

Siemens

Характеристики

Характеристика

Значение

Артикул

6AV2144-8UC10-0AA1

Модель

TP1900 Comfort INOX

Тип изделия

Панель оператора Comfort с сенсорным управлением (нержавеющая сталь)

Статус

Phase Out Announce (снят с производства)

Дисплей

18,5" широкоформатный TFT (1366 × 768 пикселей), 16,7 млн цветов

Подсветка

Светодиодная, регулируемая (0…100%), ресурс 50 000 ч

Управление

Сенсорное (ёмкостное), экранная клавиатура

Напряжение питания номинальное

24 В DC (допустимый диапазон 19,2 … 28,8 В)

Потребляемый ток

1,7 А (ном.)

Потребляемая мощность

41 Вт (тип.)

Процессор

X86

Операционная система

Windows Embedded Compact 2013

Интерфейсы

2 × Ethernet (RJ45, 2 порта со встроенным коммутатором + независимый порт), 1 × RS485/422, 2 × USB 2.0, 2 × слот SD

Протоколы

PROFINET (включая IRT, MRP), PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)

Память для пользовательских данных

24 Мбайт

Количество переменных / экранов

4096 / 750

Количество сообщений (битовых / аналоговых)

6000 / 200

Количество рецептов

500 (по 1000 записей данных, до 2000 записей на рецепт)

Архивирование

50 архивов, до 50 000 записей на архив

Часы реального времени

Да (аппаратные, энергонезависимые, синхронизируемые)

Встроенный динамик

Да

Степень защиты спереди / сзади

IP66K / IP20 (NEMA 4x спереди, только для помещений)

Материал передней панели

Нержавеющая сталь

Взрывозащита

ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2

Монтаж

Передняя панель (вертикально/горизонтально, наклон до 35°)

Габариты передней панели (Ш × В)

483 × 337 мм

Вырез в панели (Ш × В)

465 × 319 мм

Монтажная глубина

73 мм

Температура окружающей среды при эксплуатации

0 … +45 °C (горизонтально) / 0 … +40 °C (вертикально, портретный режим)

Масса

≈ 7,9 кг

Каталоги

SIMATIC Catalog ST80 Human Machine Interface EN 2024.pdf

Скачать

Каталог SIMATIC HMI ST80 2017.pdf

Скачать

HMI Comfort Panels

Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.

В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
