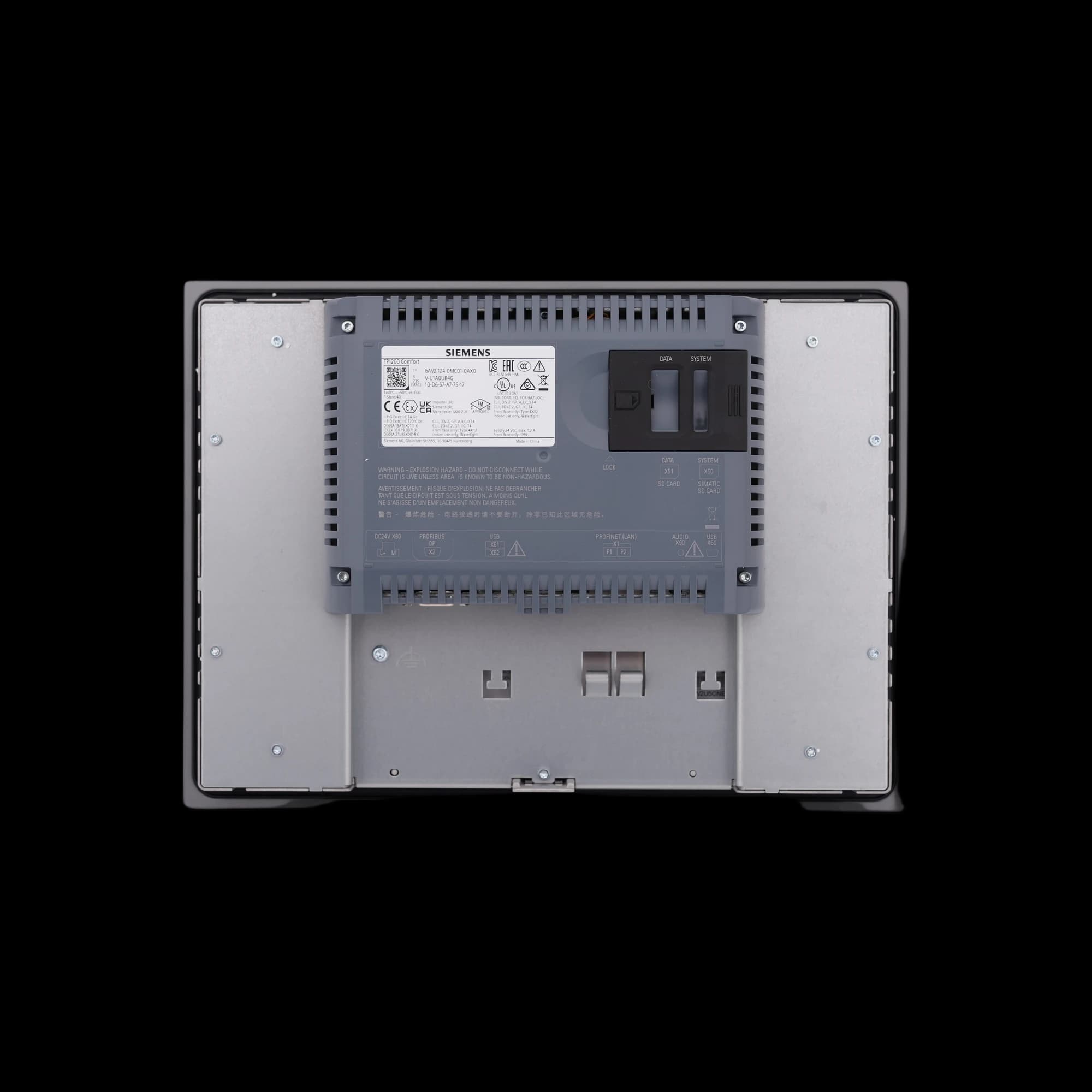

6AV2124-0MC01-0AX0 | Панель оператора TP1200 Comfort

Name: Панель оператора TP1200 Comfort
Brand: Siemens
Price: 256662.78 RUB
Availability: InStock

6AV2124-0MC01-0AX0_Панель оператора TP1200 Comfort_1

Исполнение:Стандартное

Наружная установка

Нержавеющая сталь

Стандартное

Диагональ дисплея:12"

Управление:Тачскрин

Питание

24В DC

Встроенные интерфейсы

Profibus DP, Profinet, Ethernet

SIMATIC TP1200 Comfort — это панель оператора серии Comfort, работающая на базе Windows CE 6.0. Устройство оснащено 12-дюймовым широкоформатным TFT-дисплеем, имеет 12 МБ пользовательской памяти и настраивается с помощью WinCC V11.

256 662,78 руб/шт

Цена с НДС 22%

В наличии 1 шт

Артикул:

Серия:

Simatic, HMI Comfort Panel

Производитель:

Siemens

Характеристики

Характеристика

Значение

Артикул

6AV2124-0MC01-0AX0

Модель

TP1200 Comfort

Тип изделия

Панель оператора Comfort с сенсорным управлением

Статус

Phase Out Announce (снят с производства)

Дисплей

12,1" широкоформатный TFT (1280 × 800 пикселей), 16,7 млн цветов

Подсветка

Светодиодная, регулируемая (0…100%), ресурс 80 000 ч

Управление

Сенсорное (аналого-резистивное), экранная клавиатура

Напряжение питания номинальное

24 В DC (допустимый диапазон 19,2 … 28,8 В)

Потребляемый ток

0,85 А (ном.)

Потребляемая мощность

20 Вт (тип.)

Процессор

X86

Операционная система

Windows CE 6.0

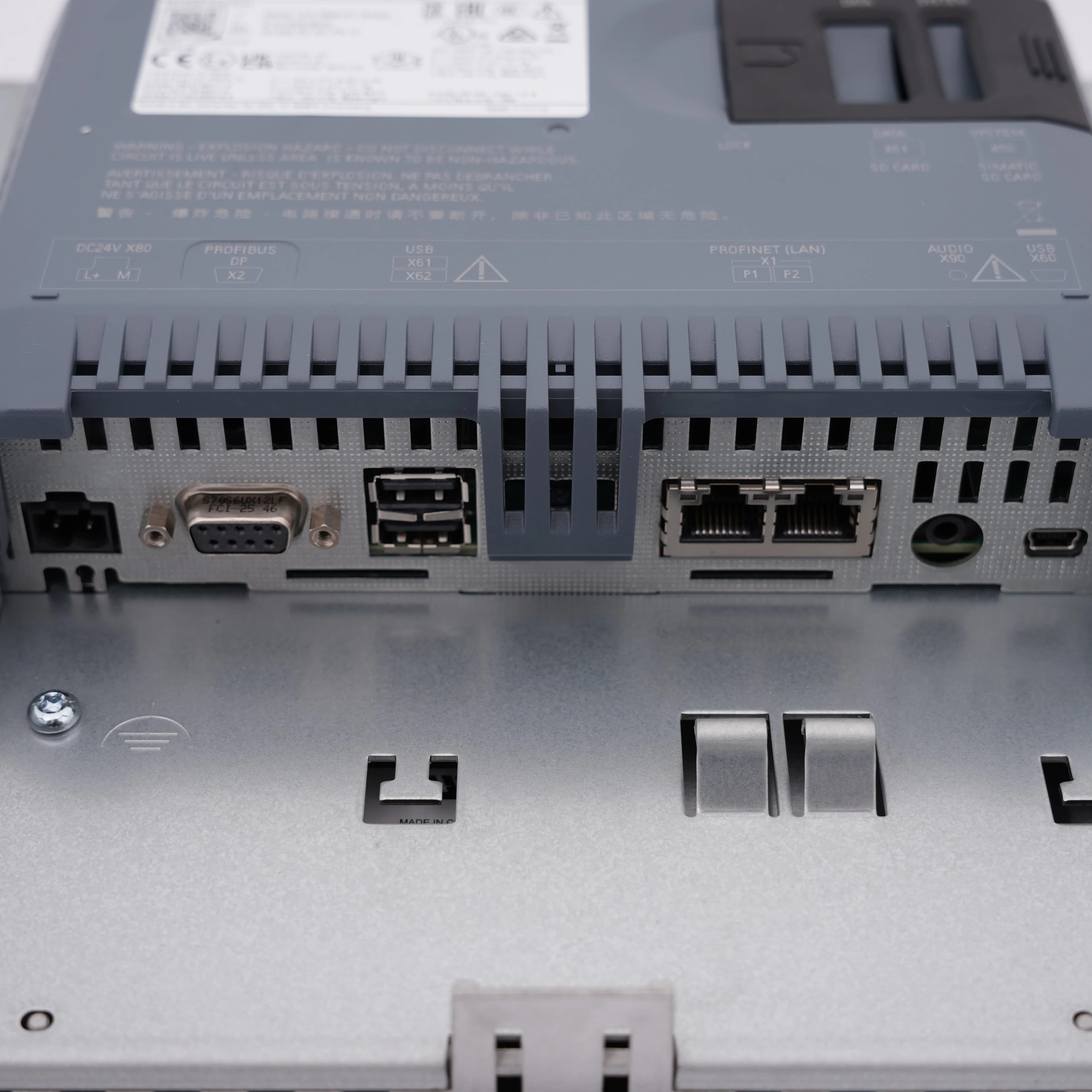

Интерфейсы

1 × Ethernet (RJ45, 2 порта со встроенным коммутатором), 1 × RS485/422, 2 × USB 2.0 (тип A + Mini-B), 2 × слот SD

Протоколы

PROFINET (включая IRT, MRP), PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)

Память для пользовательских данных

12 Мбайт

Количество переменных / экранов

2048 / 500

Количество сообщений (битовых / аналоговых)

4000 / 200

Количество рецептов

300 (по 500 записей данных, до 1000 записей на рецепт)

Архивирование

50 архивов, до 20 000 записей на архив

Часы реального времени

Да (аппаратные, энергонезависимые, синхронизируемые)

Встроенный динамик

Да

Степень защиты спереди / сзади

IP65 / IP20 (NEMA 4/4x спереди)

Материал передней панели

Алюминий

Взрывозащита

ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2, FM Class I Div. 2

Судовые сертификаты

GL, ABS, BV, DNV, LRS, NK

Монтаж

Передняя панель (вертикально/горизонтально, наклон до 35°)

Габариты передней панели (Ш × В)

330 × 241 мм

Вырез в панели (Ш × В)

310 × 221 мм

Монтажная глубина

64 мм

Температура окружающей среды при эксплуатации

0 … +50 °C (горизонтально) / 0 … +40 °C (вертикально, портретный режим)

Масса

≈ 2,8 кг

Каталоги

SIMATIC Catalog ST80 Human Machine Interface EN 2024.pdf

Скачать

Каталог SIMATIC HMI ST80 2017.pdf

Скачать

HMI Comfort Panels

Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.

В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
