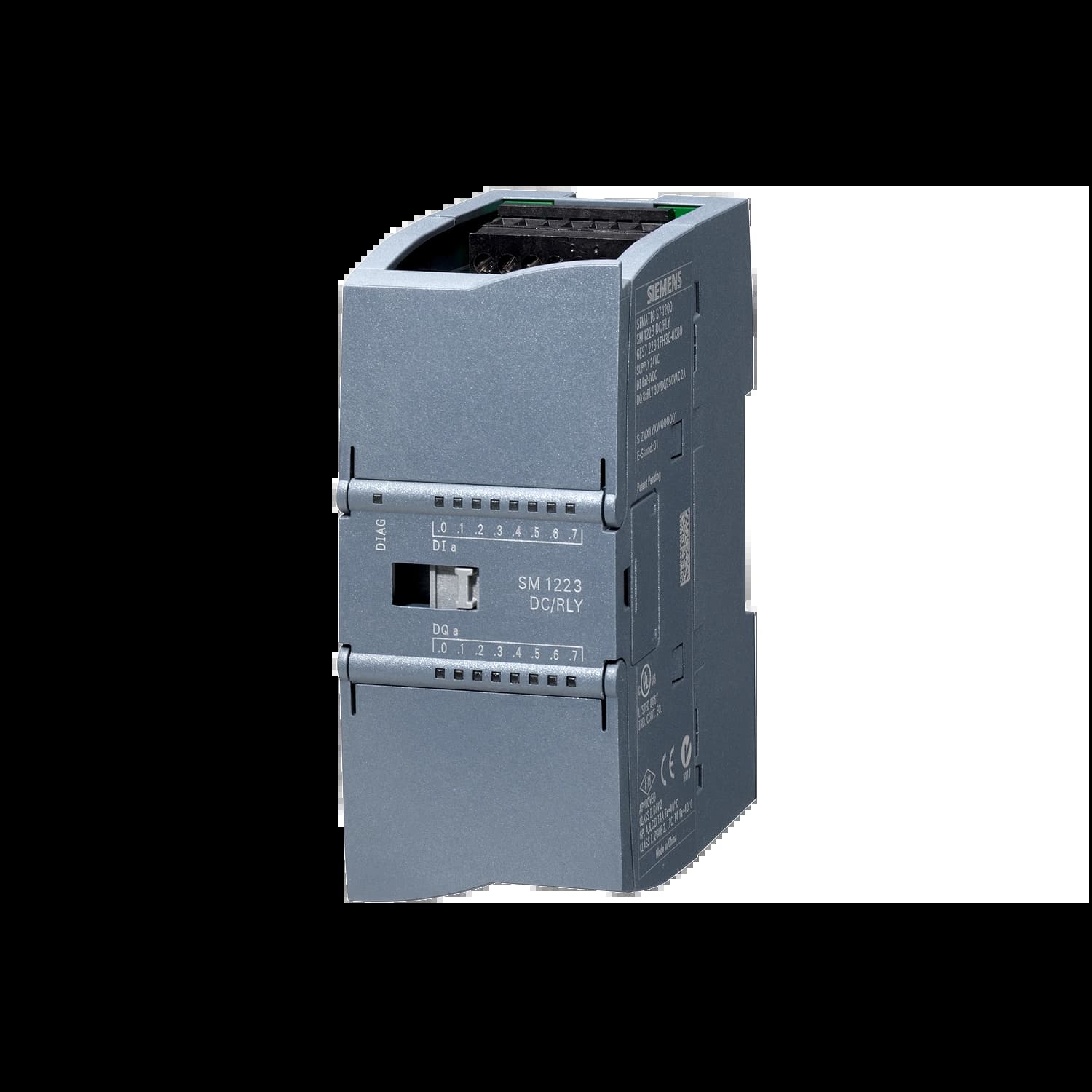

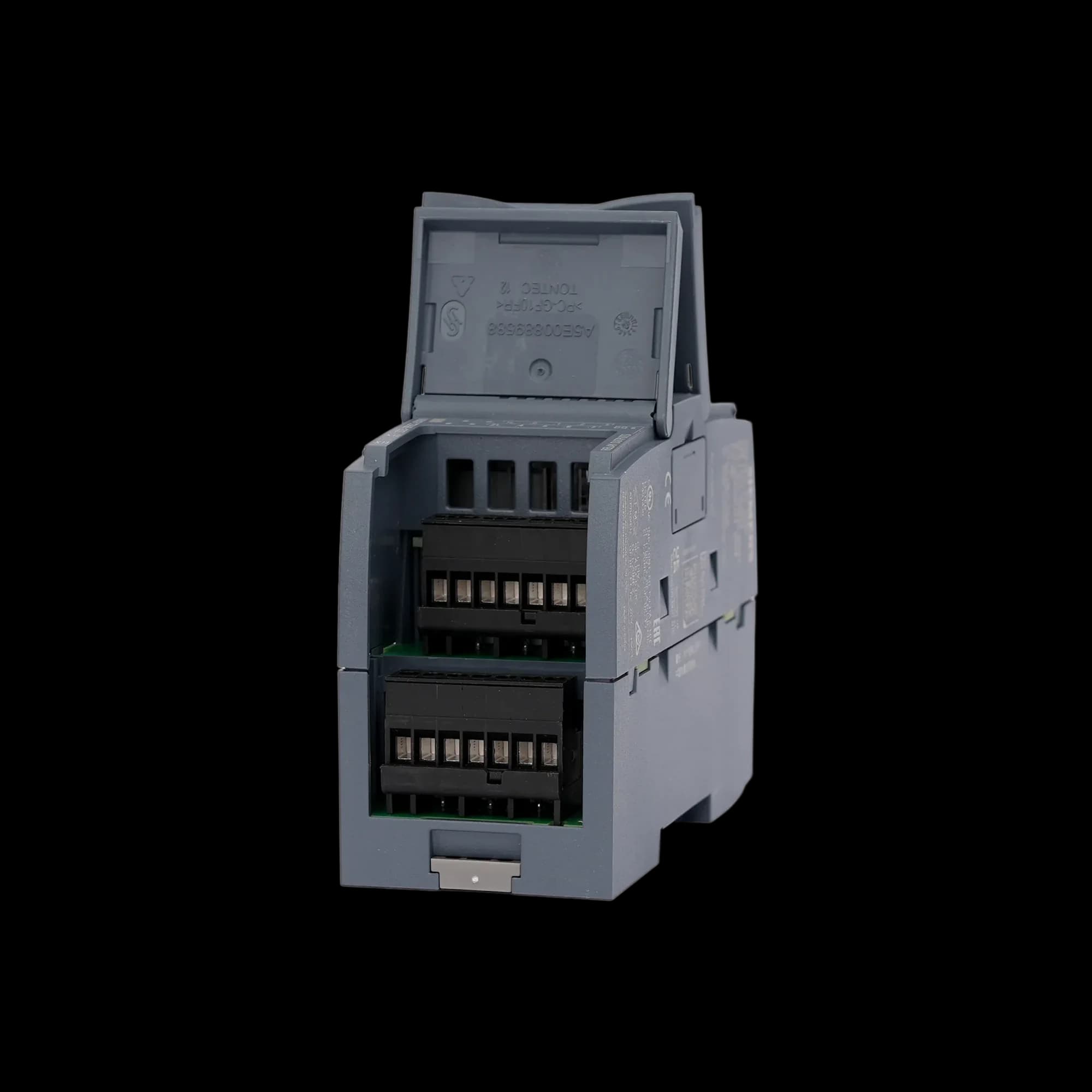

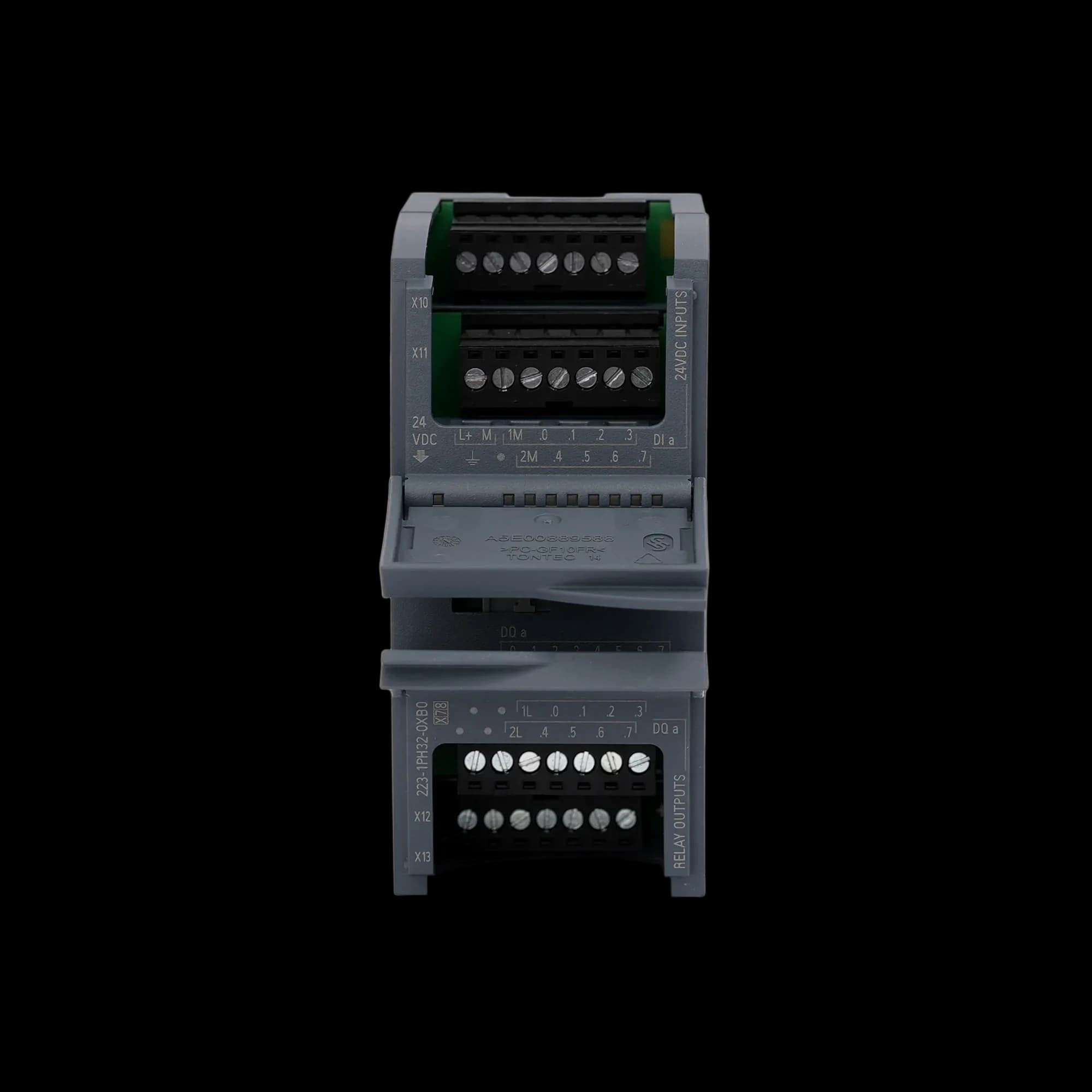

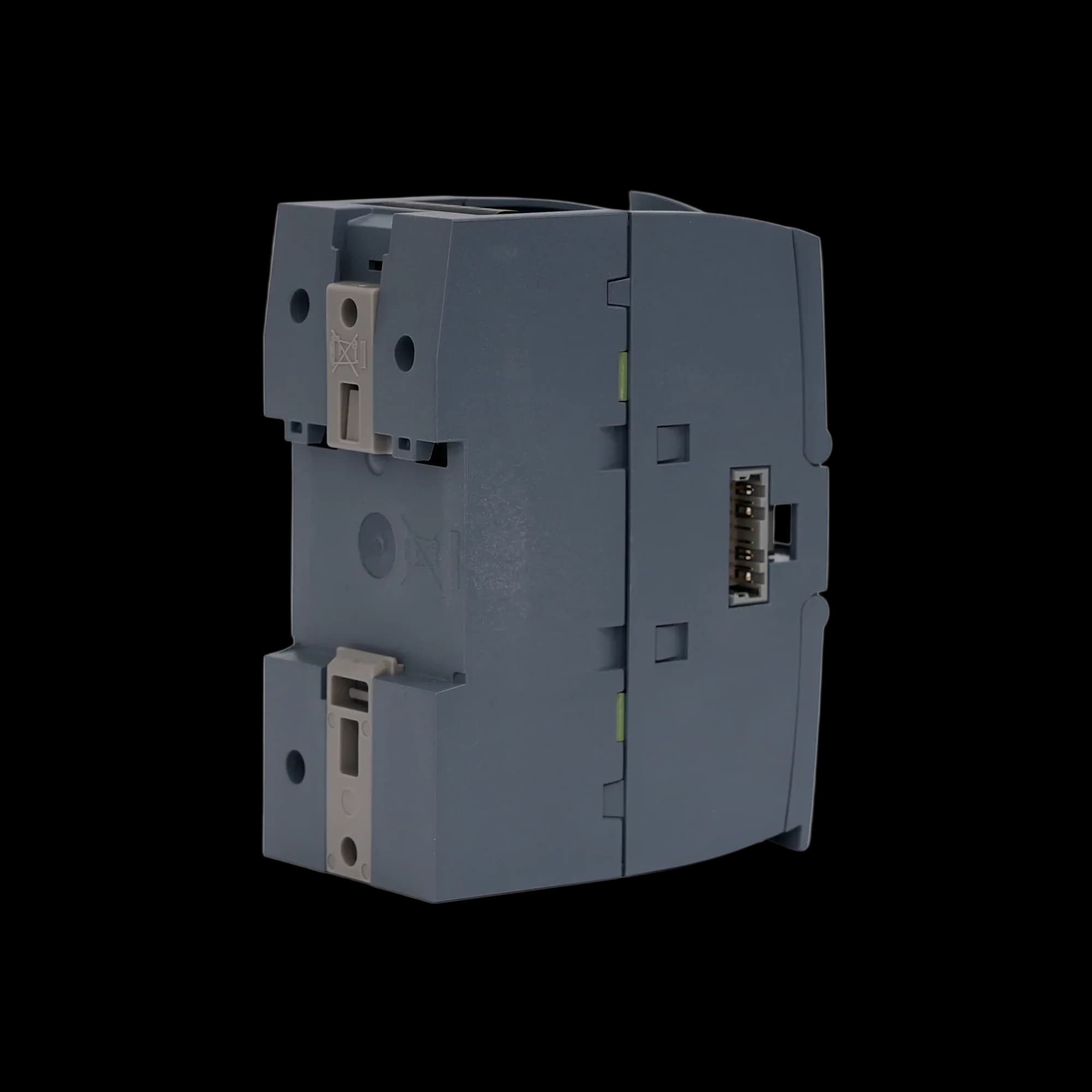

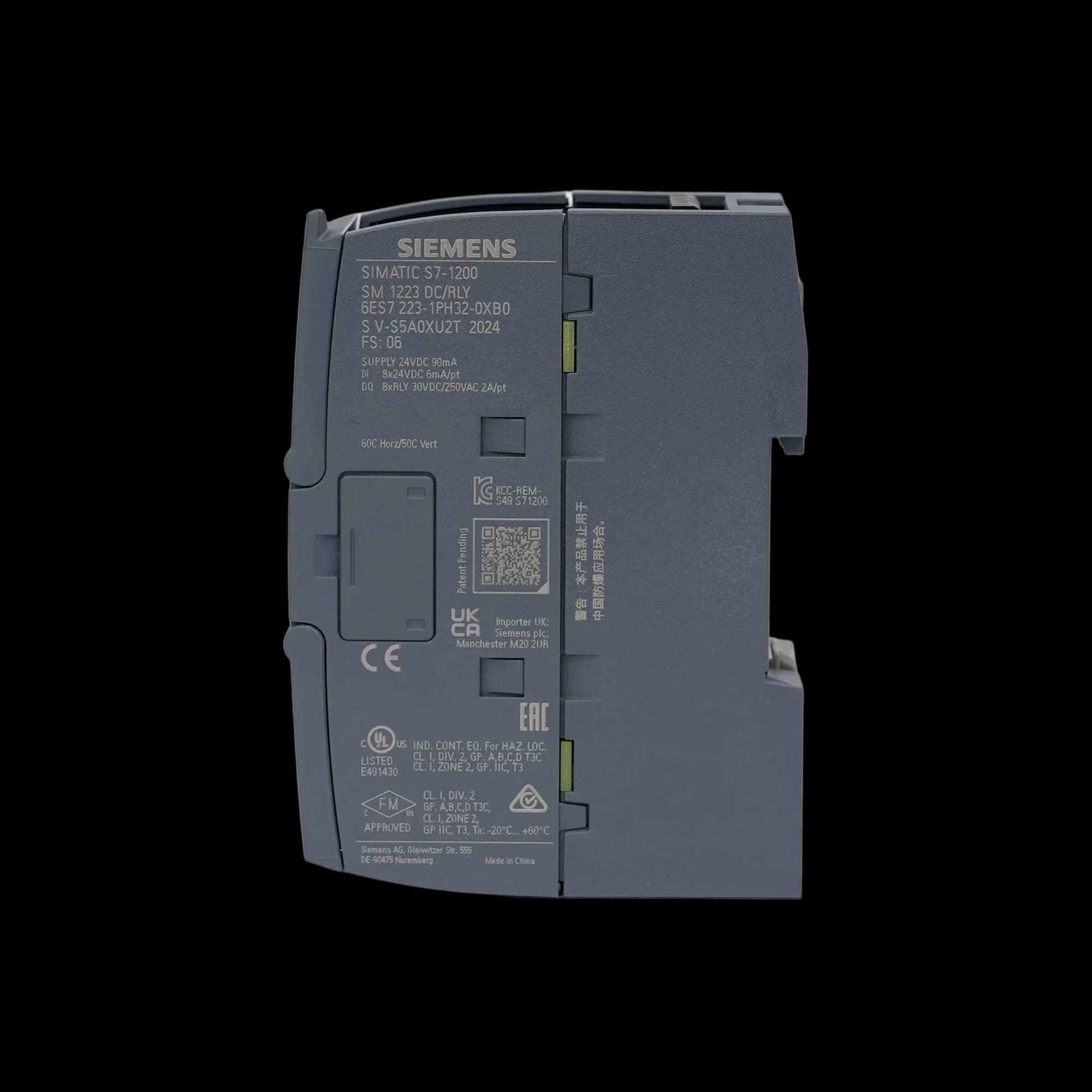

6ES7223-1PH32-0XB0 | Модуль ввода-вывода SM 1223, 8DI DC 24В, 8DQ контакт реле
Встроенные входы-выходы:8 DI, 8 DO
Тип дискретного выхода:Релейный НО
Дискретные входы
8 DI
Дискретные выходы
8 DO
Тип дискретного входа
PNP/NPN
Номинальное напряжение выхода
24В DC, 24В AC, 48В AC, 230В AC, 120В AC
Номинальное напряжение входа
24В DC
SIMATIC S7-1200, модуль дискретного ввода-вывода SM 1223, 8DI / 8DO, 8DI 24 В постоянного тока, входы с изменяемой конфигурацией PNP или NPN, 8DO релейные выходы, максимум 2A омической нагрузки
17 328,52 руб/шт
Цена с НДС 22%
0
В наличии 5 шт
Артикул:
Код товара:
SM1223 8DI/8DO
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7223-1PH32-0XB0
Модель
SM 1223, DI 8 x 24 V DC / DQ 8 x реле
Тип
Комбинированный модуль ввода/вывода SIMATIC S7‑1200
Напряжение питания
24 В DC
Допустимый диапазон
20,4 … 28,8 В
Потребление от шины 5 В
145 мА
Рассеиваемая мощность
5,5 Вт
Дискретные входы
8 DI (24 В DC, Sink/Source, тип 1 по IEC 61131)
Группировка входов
по 2
Входное напряжение «0»
< 5 В при 1 мА
Входное напряжение «1»
> 15 В при 2,5 мА
Входной ток «1»
тип. 4 мА
Задержка входа
параметрируемая: 0,2/0,4/0,8/1,6/3,2/6,4/12,8 мс (4 группы)
Длина линии (входы)
до 500 м с экраном, до 300 м без экрана
Дискретные выходы
8 DQ (реле, 2 А)
Группировка выходов
по 2
Защита от короткого замыкания
нет (требуется внешняя)
Коммутационная способность (омическая нагрузка)
2 А
Коммутационная способность (ламповая нагрузка)
30 Вт (DC), 200 Вт (AC)
Выходное напряжение
DC: 5 … 30 В, AC: 5 … 250 В
Выходной ток «1»
ном. 2 А
Задержка 0→1 / 1→0
макс. 10 мс
Суммарный ток выходов (горизонтальный монтаж, до 50 °C)
макс. 10 А (на массу)
Ресурс реле
механический: 10 млн циклов; электрический: 100 000 циклов (при номинальной нагрузке)
Длина линии (выходы)
до 500 м с экраном, до 150 м без экрана
Диагностика
диагностический сигнал, индикация состояния входов и выходов
Гальваническая развязка
входы: между группами по 2; выходы: реле, группы по 2; между выходами и шиной: 1500 В AC (1 мин); между цепями: 750 В AC (1 мин)
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
45 × 100 × 75 мм
Вес нетто
230 г
