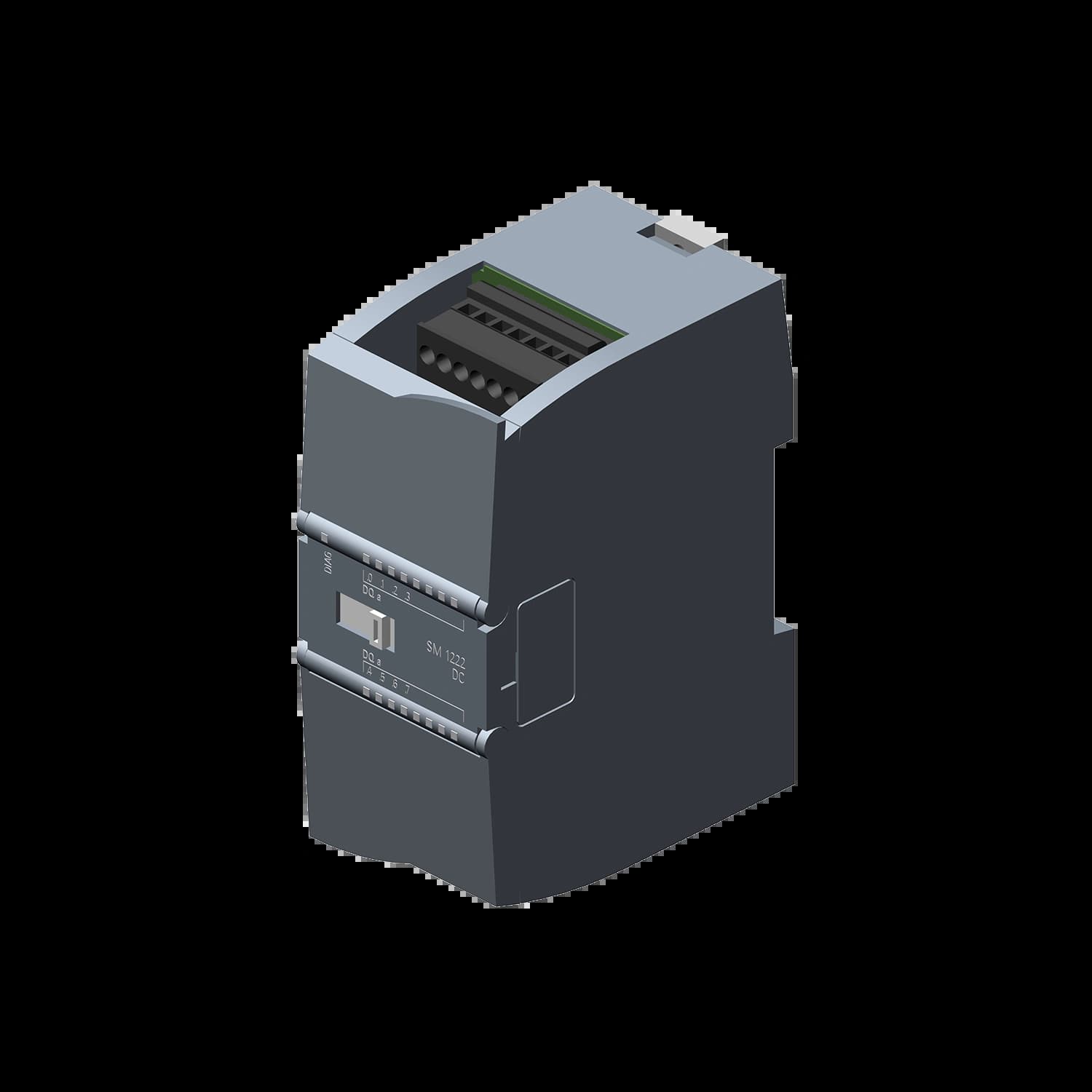

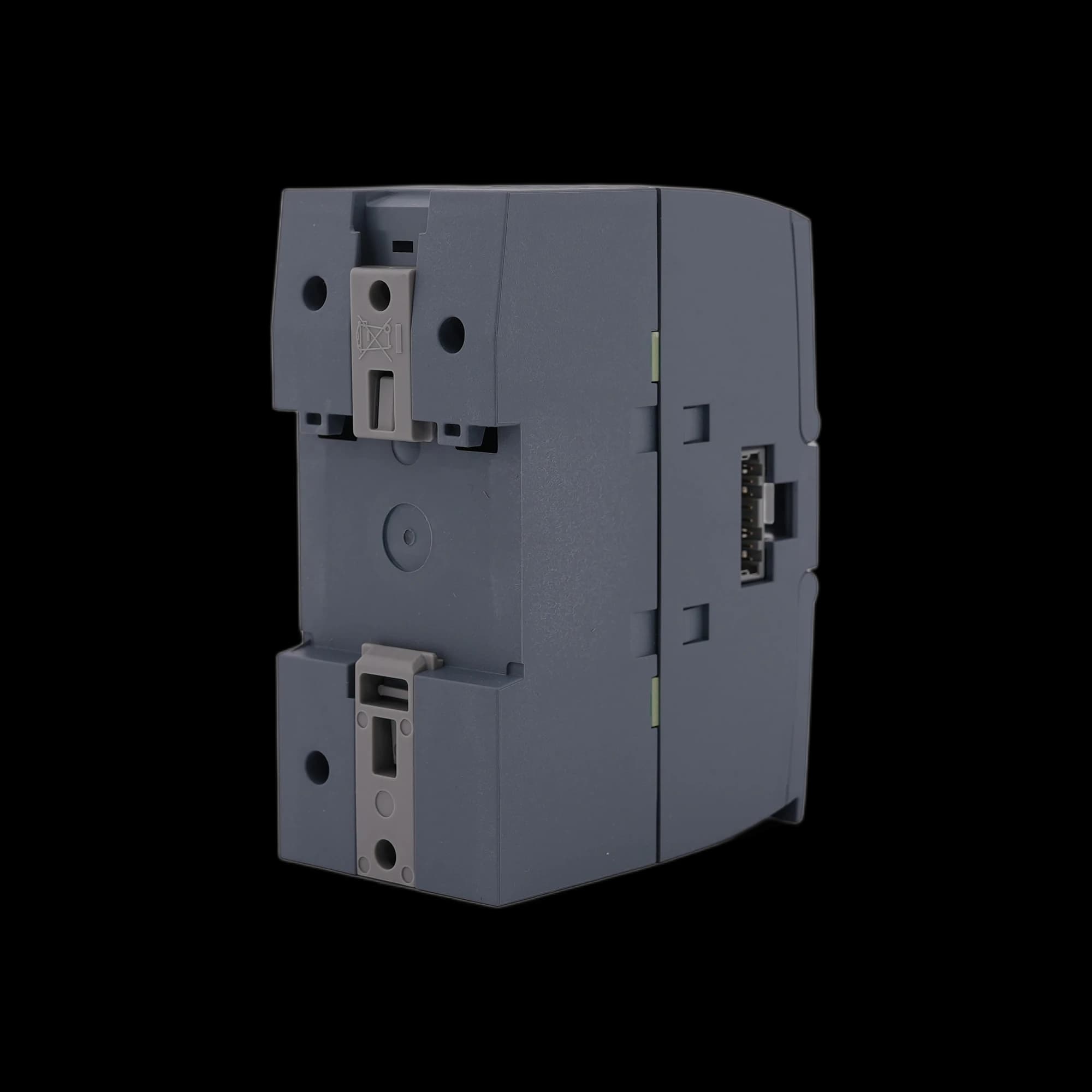

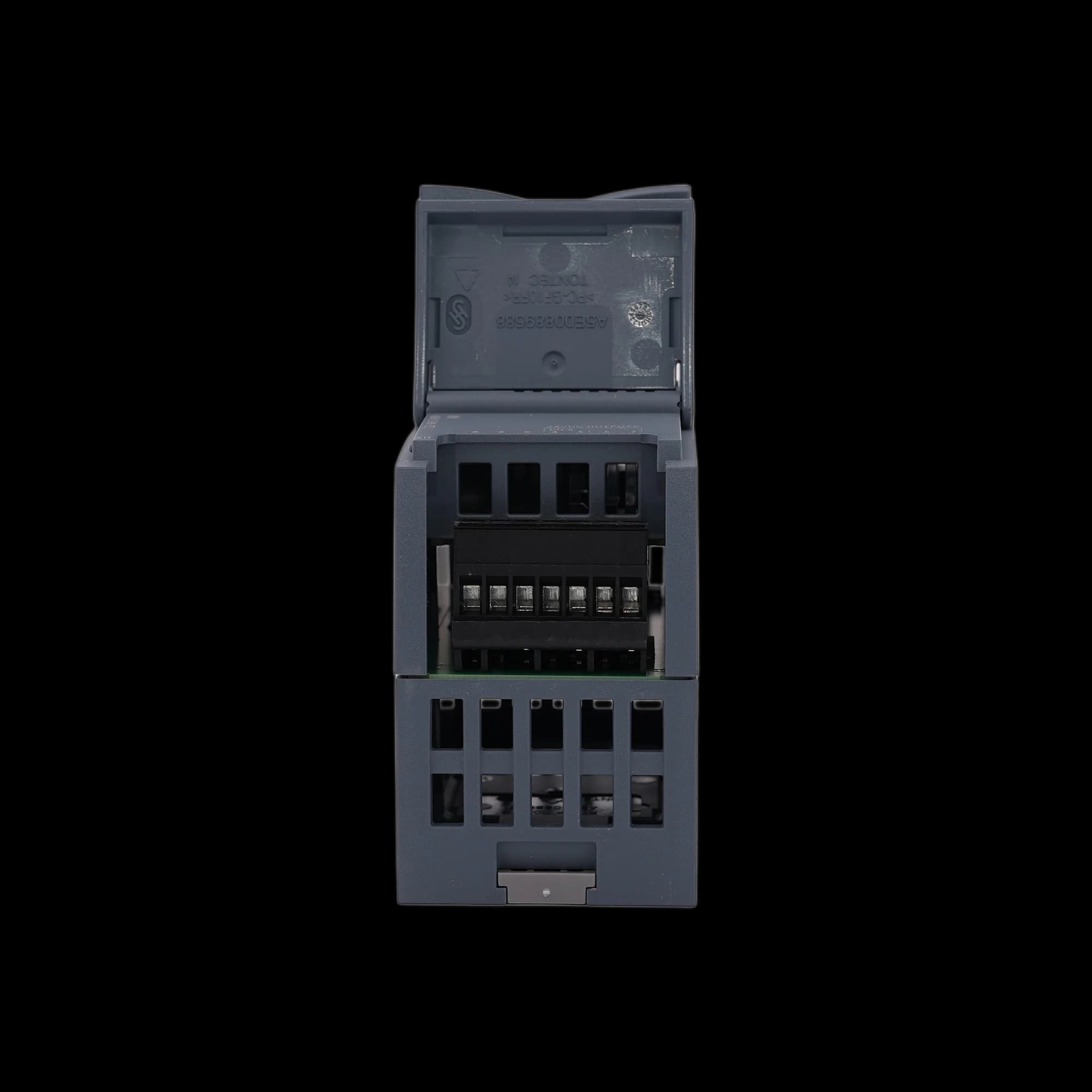

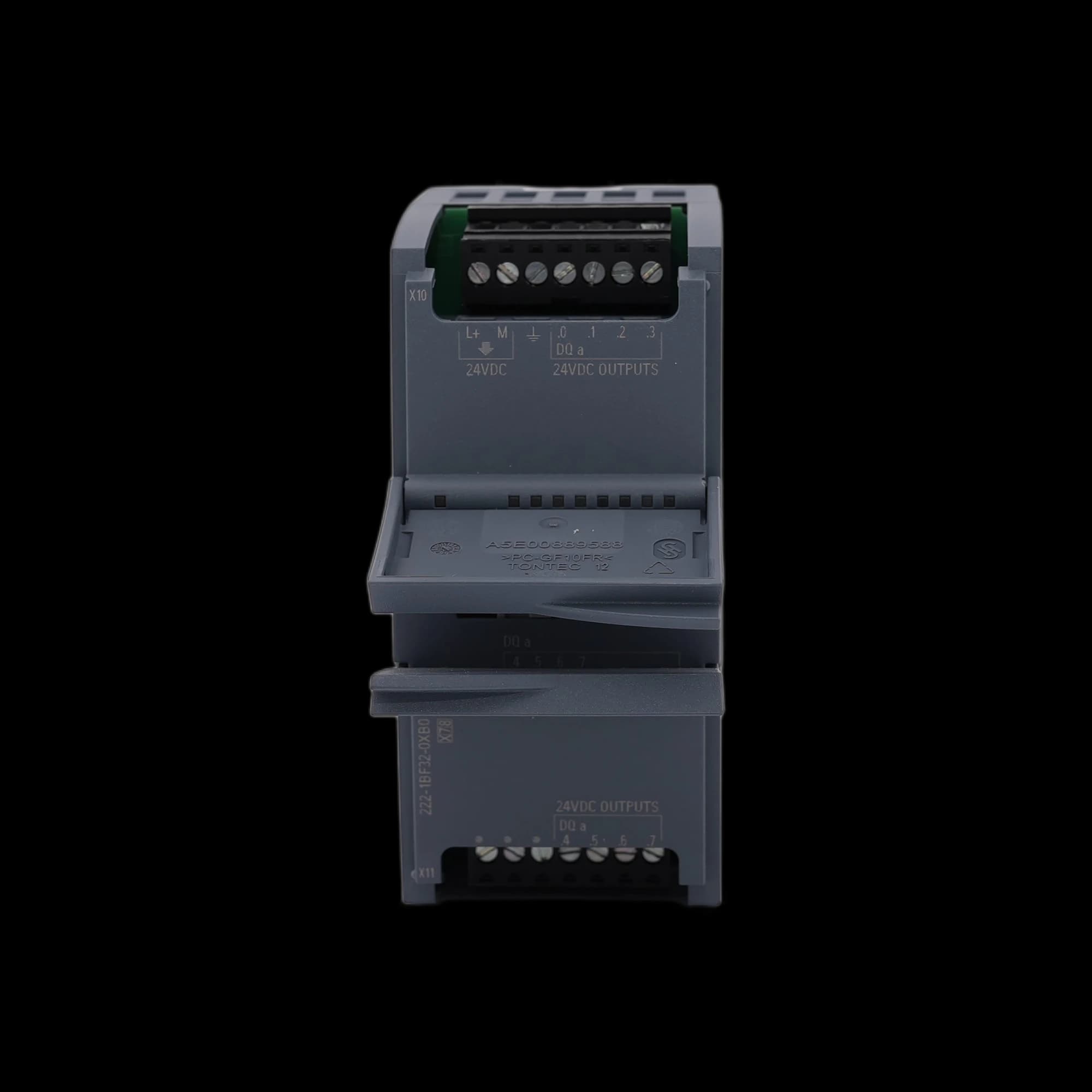

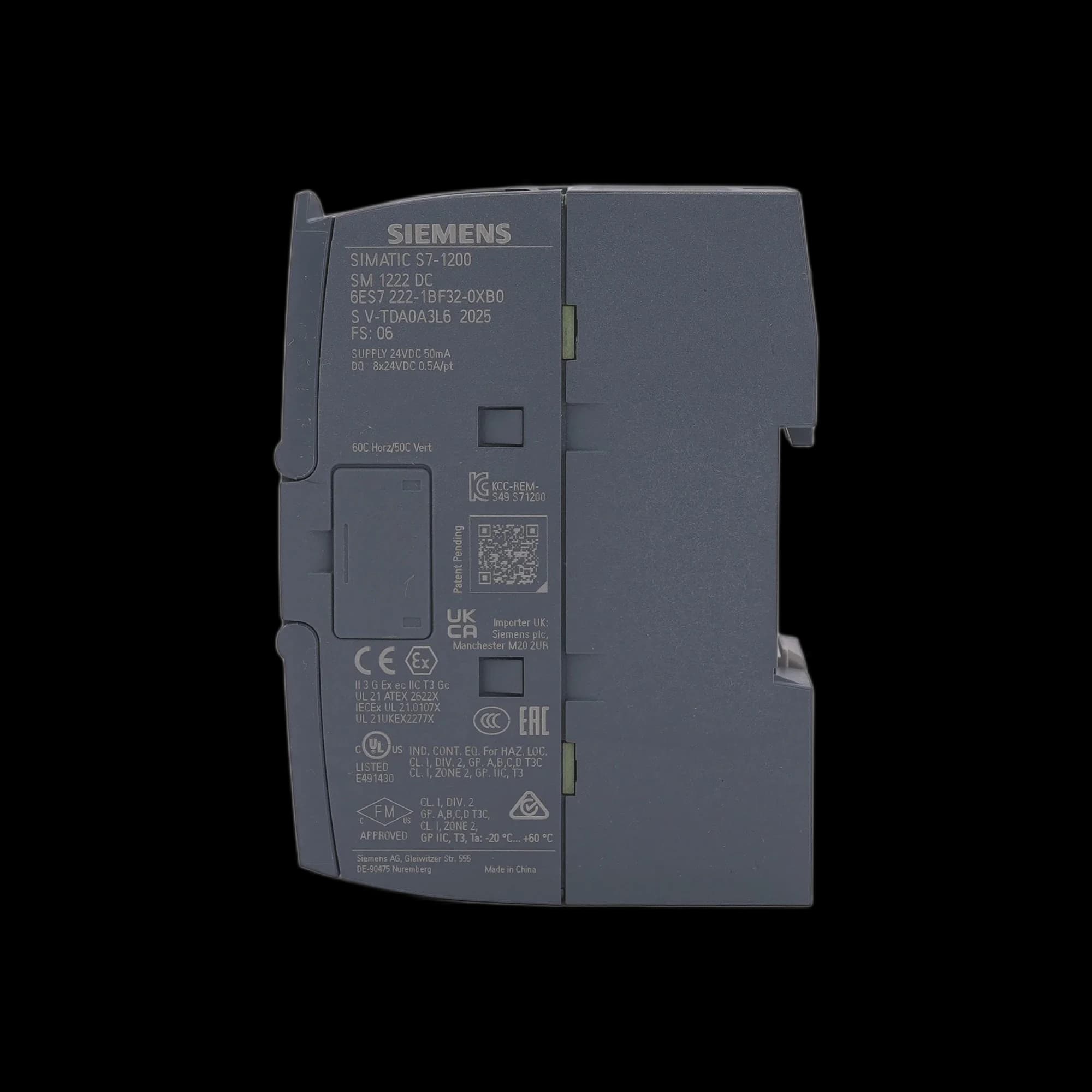

6ES7222-1BF32-0XB0 | Модуль вывода SM 1222, 8DQ, DC 24 В, 0.5 A
Встроенные входы-выходы:8 DO
Тип дискретного выхода:Релейный НО
Дискретные выходы
8 DO
Номинальное напряжение выхода
24В DC
SIMATIC S7-1200, модуль дискретных выходов, SM 1222, 8DO, 24В постоянного тока, транзисторные выходы, максимум 0,5A омической нагрузки
13 207,75 руб/шт
Цена с НДС 22%
0
В наличии 14 шт
Артикул:
Код товара:
SM1222 8DO 24VDC
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7222-1BF32-0XB0
Модель
SM 1222, DQ 8 x 24 В DC / 0,5 A
Тип
Цифровой выходной модуль SIMATIC S7‑1200
Напряжение питания
24 В DC
Допустимый диапазон
20,4 … 28,8 В
Потребление от шины 5 В
120 мА
Рассеиваемая мощность
1,5 Вт
Дискретные выходы
8 DQ (транзистор, 0,5 А)
Группировка выходов
по 1
Защита от короткого замыкания
нет (требуется внешняя)
Ограничение индуктивного напряжения отключения
(L+) – 48 В (тип.)
Выходное напряжение «1»
мин. 20 В DC
Выходное напряжение «0»
макс. 0,1 В (при нагрузке 10 кОм)
Выходной ток «1»
ном. 0,5 А
Ток покоя «0»
макс. 10 мкА
Задержка 0→1 (омическая нагрузка)
макс. 50 мкс
Задержка 1→0 (омическая нагрузка)
макс. 200 мкс
Коммутационная способность (омическая нагрузка)
0,5 А
Коммутационная способность (ламповая нагрузка)
5 Вт
Суммарный ток выходов (горизонтальный монтаж, до 50 °C)
макс. 4 А (на массу)
Длина линии
до 500 м с экраном, до 150 м без экрана
Диагностика
диагностический сигнал, индикация состояния выходов
Гальваническая развязка
между каналами: да (по группам 1); между каналами и шиной: 500 В AC
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
45 × 100 × 75 мм
Вес нетто
180 г
