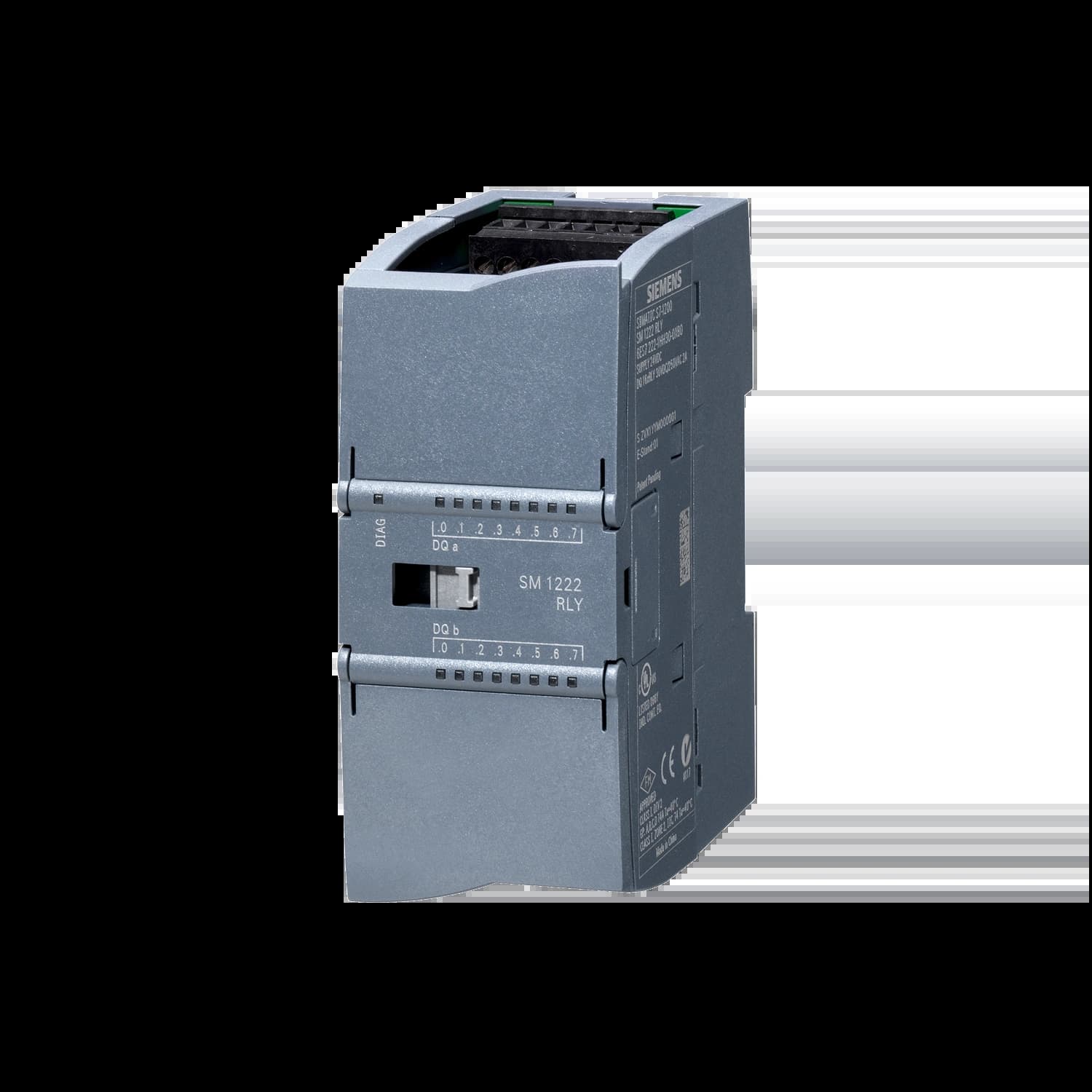

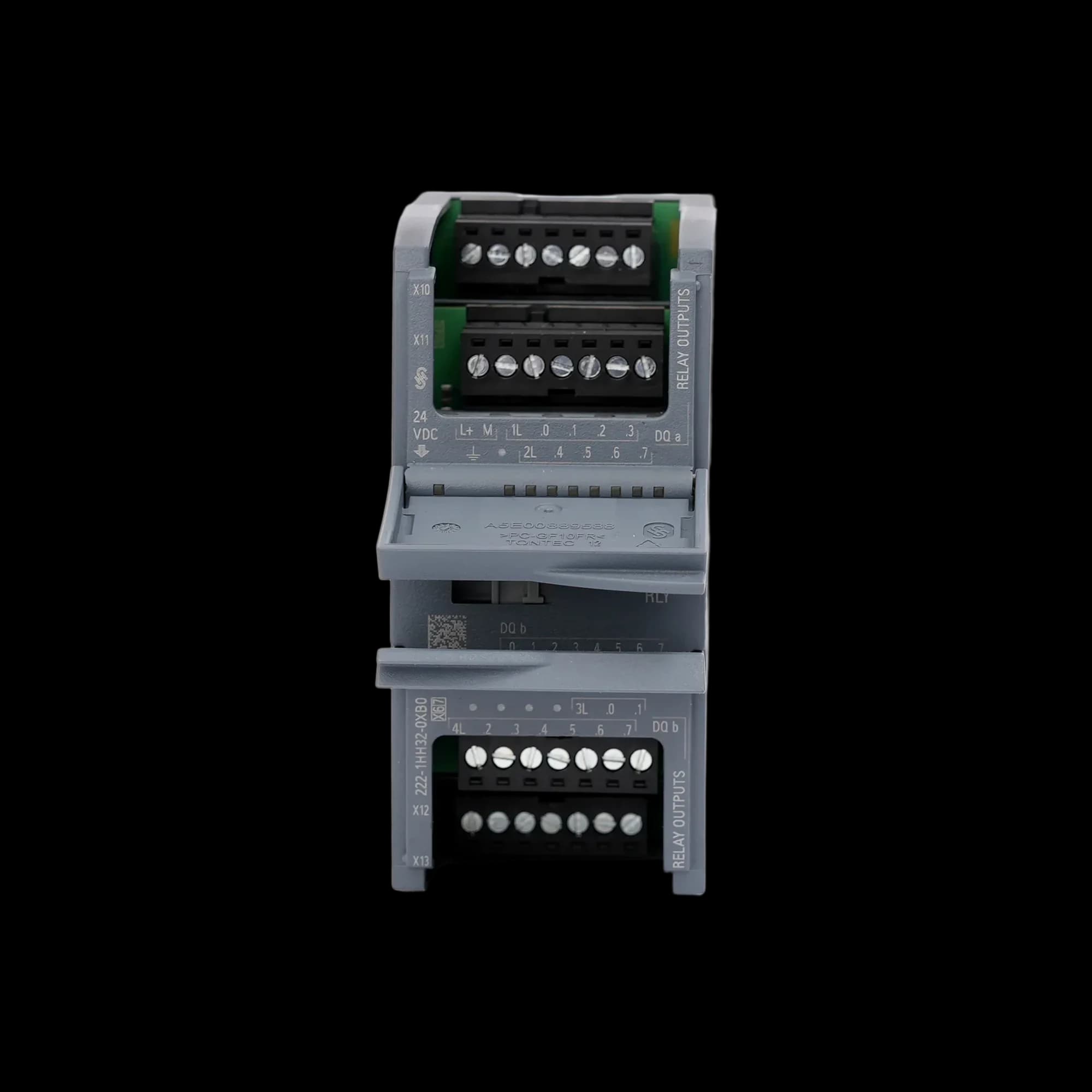

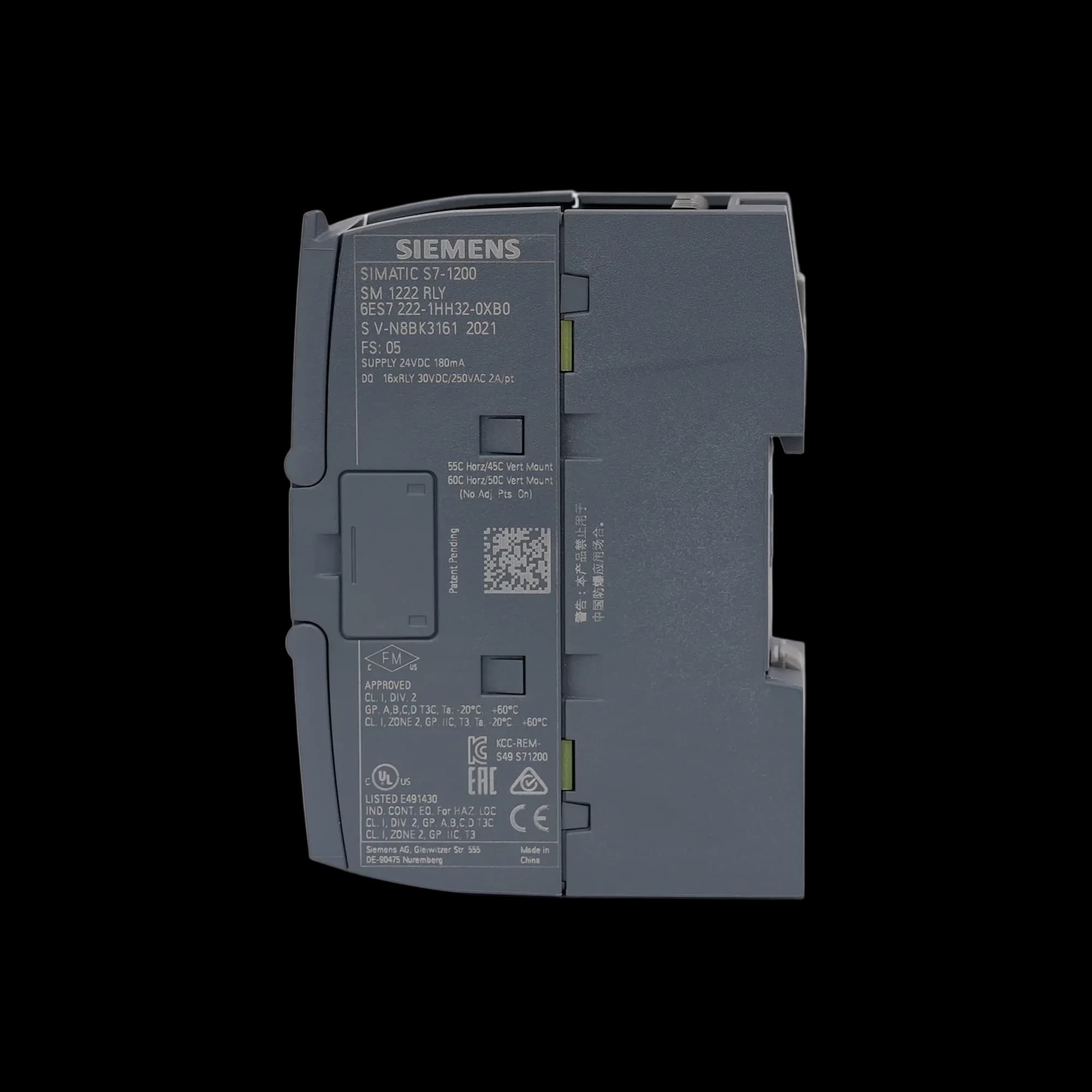

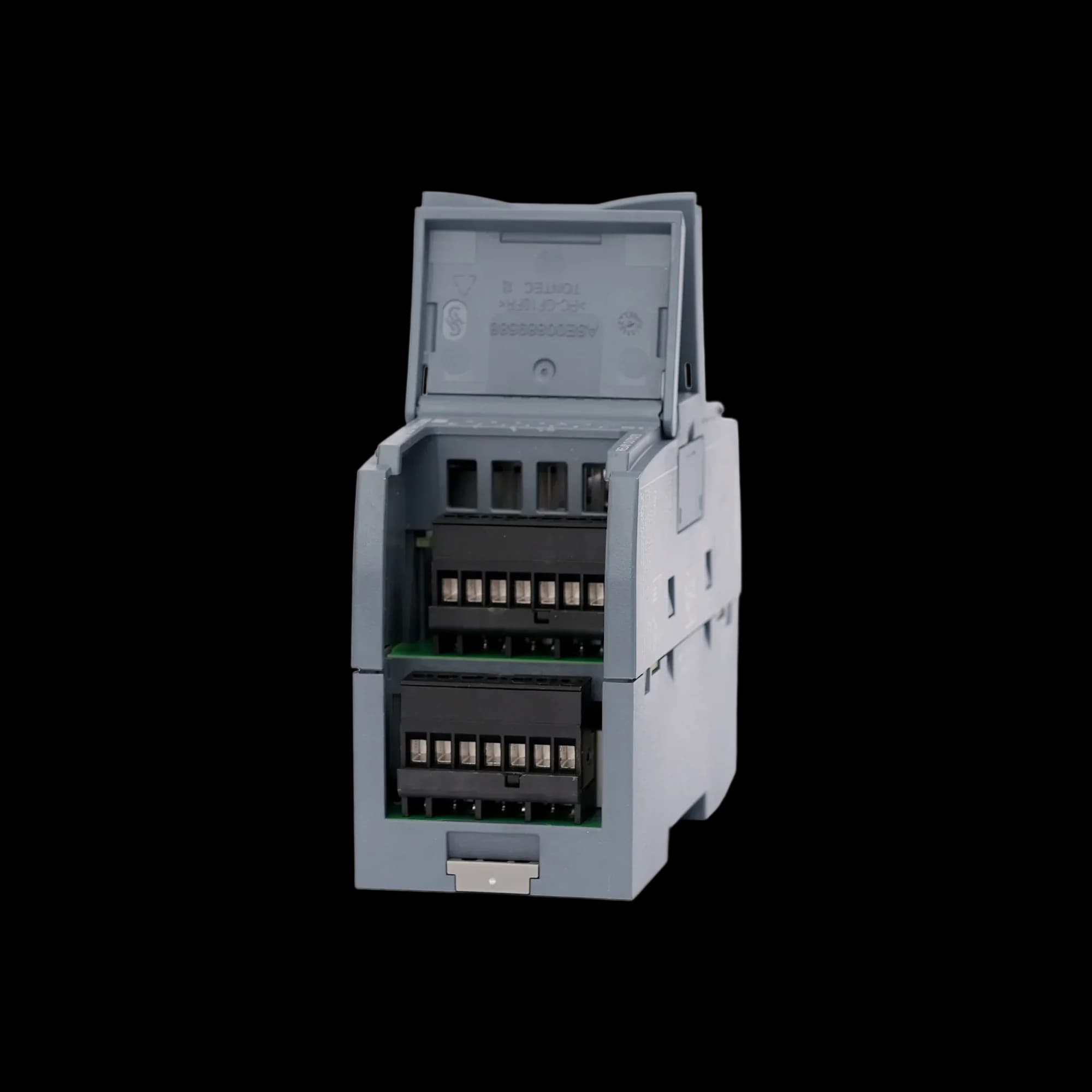

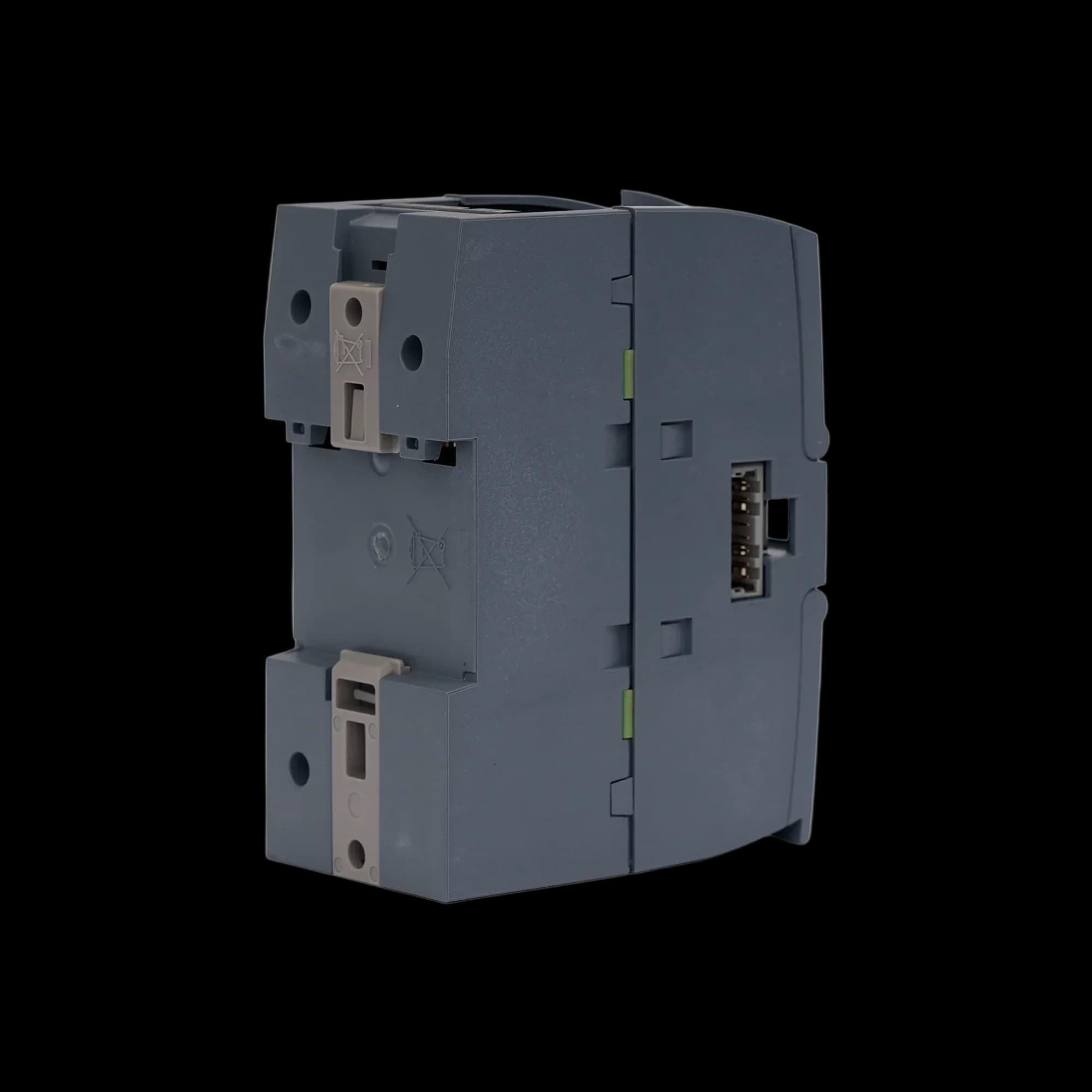

6ES7222-1HH32-0XB0 | Модуль вывода SM 1222, 16DQ, контакт реле, 2 A
Встроенные входы-выходы:16 DO
Тип дискретного выхода:Релейный НО
Дискретные выходы
16 DO
Номинальное напряжение выхода
24В DC, 24В AC, 48В DC, 48В AC, 120В DC, 230В AC, 120В AC
SIMATIC S7-1200, модуль дискретных выходов, SM 1222, 16DO, релейные выходы, максимум 2A омической нагрузки
18 252,32 руб/шт
Цена с НДС 22%
0
В наличии 4 шт
Артикул:
Код товара:
SM1222 16DO Relay
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7222-1HH32-0XB0
Модель
SM 1222, DQ 16 x реле / 2 A
Тип
Цифровой выходной модуль SIMATIC S7‑1200
Напряжение питания
24 В DC
Допустимый диапазон
20,4 … 28,8 В
Потребление от шины 5 В
135 мА
Потребление от L+ (катушки реле)
макс. 11 мА на катушку
Рассеиваемая мощность
8,5 Вт
Дискретные выходы
16 DQ (реле, 2 А)
Группировка выходов
по 4
Защита от короткого замыкания
нет (требуется внешняя)
Коммутационная способность (омическая нагрузка)
2 А
Коммутационная способность (ламповая нагрузка)
30 Вт (DC), 200 Вт (AC)
Выходное напряжение
DC: 5 … 30 В, AC: 5 … 250 В
Выходной ток «1»
ном. 2 А
Задержка 0→1 / 1→0
макс. 10 мс
Суммарный ток выходов (горизонтальный монтаж, до 50 °C)
макс. 10 А (на массу)
Ресурс реле
механический: 10 млн циклов; электрический: 100 000 циклов (при номинальной нагрузке)
Длина линии
до 500 м с экраном, до 150 м без экрана
Диагностика
диагностический сигнал, индикация состояния выходов
Гальваническая развязка
между каналами: реле; между группами: по 4; между каналами и шиной: 1500 В AC (1 мин); между цепями: 750 В AC (1 мин)
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C (с ограничениями по количеству одновременно включенных выходов)
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
45 × 100 × 75 мм
Вес нетто
260 г
