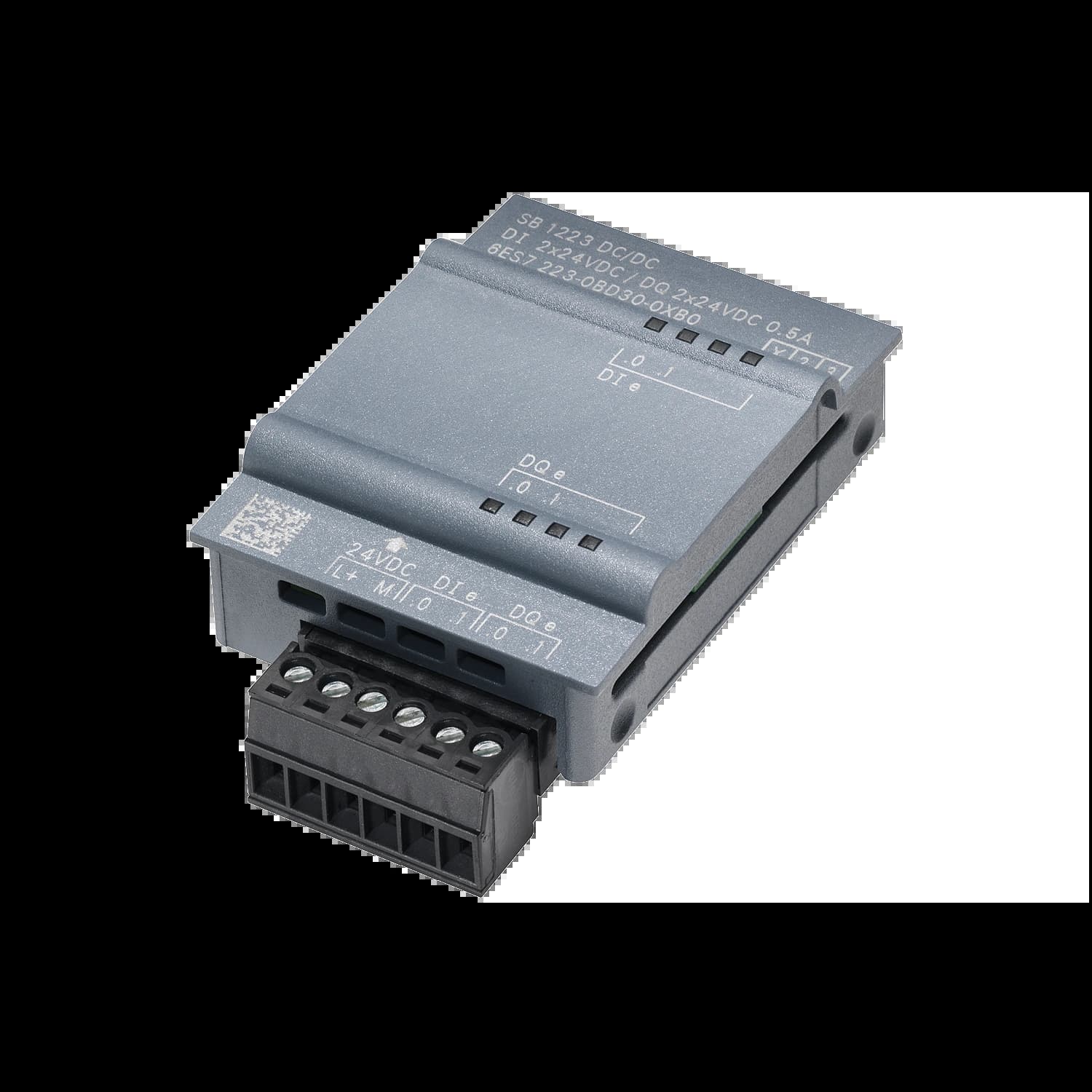

6ES7223-0BD30-0XB0 | Сигнальная плата SB 1223, 2DI/2DQ, DC 24 В
Встроенные входы-выходы:2 DI, 2 DO
Тип дискретного выхода:Транзисторный PNP
Дискретные входы
2 DI
Дискретные выходы
2 DO
Тип дискретного входа
PNP
Номинальное напряжение выхода
24В DC
Номинальное напряжение входа
24В DC
SIMATIC S7-1200, сигнальная плата дискретного ввода-вывода SB 1223, 2 DI 24 В постоянного тока и 2 DO 24 В постоянного тока, установка в специальный слот на панели центрального процессора
16 434,70 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
SB1223 2DI/2 DO
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7223-0BD30-0XB0
Модель
SB 1223, DI 2 x 24 В DC / DQ 2 x 24 В DC
Тип
Сигнальная плата дискретного ввода/вывода SIMATIC S7‑1200
Напряжение питания
24 В DC (допустимый диапазон 20,4 … 28,8 В)
Потребление от шины 5 В (тип.)
50 мА
Рассеиваемая мощность
1 Вт
Дискретные входы
2 DI (24 В DC, PNP (sink input), тип 1 по IEC 61131)
Группировка входов
по 1
Входное напряжение «0»
0 … 5 В
Входное напряжение «1»
15 … 30 В
Входной ток «1»
тип. 7 мА
Задержка входа (стандартные, параметрируемая)
0,2 … 12,8 мс (4 группы)
Задержка входа (технологические функции)
0→1: макс. 2 мкс, 1→0: макс. 10 мкс
Дискретные выходы
2 DQ (24 В DC, push-pull (sink/source), 0,5 А)
Группировка выходов
по 1
Защита от короткого замыкания
нет
Коммутационная способность (омическая нагрузка)
0,5 А
Коммутационная способность (ламповая нагрузка)
5 Вт
Выходное напряжение «0»
макс. 0,1 В (при нагрузке 10 кОм)
Выходное напряжение «1»
мин. 20 В
Выходной ток «1»
ном. 0,5 А
Ток покоя «0»
макс. 10 мкА
Длина линии (входы и выходы, экранированная)
макс. 50 м
Диагностика
диагностический сигнал
Индикация
состояние входов и выходов
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
38 × 62 × 21 мм
Вес нетто
40 г
