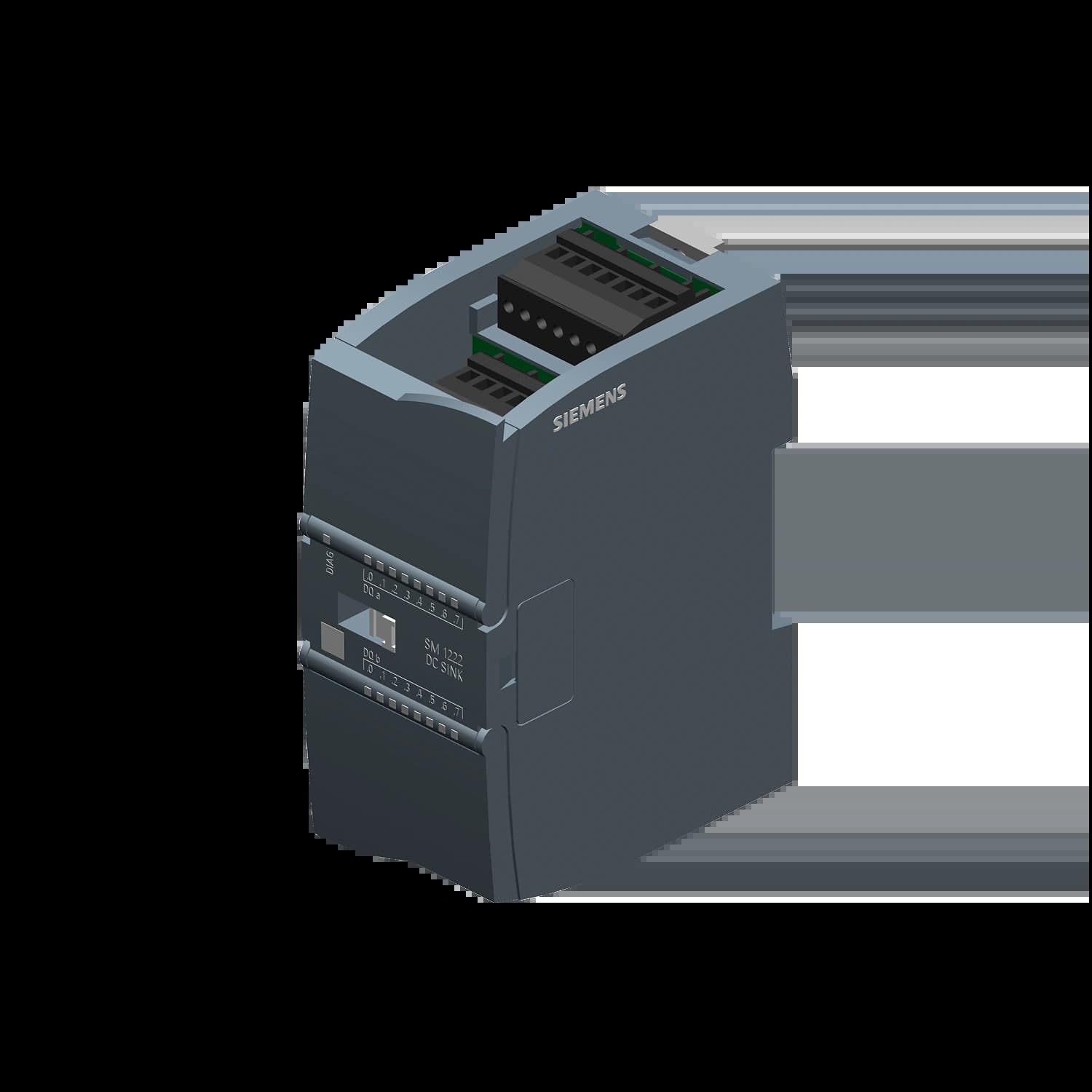

6ES7222-1BH32-1XB0 | Модуль вывода SM 1222, 16DQ, DC 24 В, 0.5 A, NPN
Встроенные входы-выходы:16 DO
Тип дискретного выхода:Транзисторный NPN
Дискретные выходы
16 DO
Номинальное напряжение выхода
24В DC
SIMATIC S7-1200, модуль дискретных выходов SM 1222, 16 дискретных выходов (DO), 24 В постоянного тока, NPN (sink), транзисторные, максимум 0,5А омической нагрузки
19 562,51 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
SM1222 16DO 24VDC sink
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7222-1BH32-1XB0
Модель
SM 1222, DO 16 x 24 V DC / 0.5 A
Тип
Цифровой выходной модуль SIMATIC S7‑1200
Тип выходов
sink (NPN)
Напряжение питания
24 В DC
Допустимый диапазон
20.4 … 28.8 В
Потребление от шины 5 В
140 мА
Рассеиваемая мощность
2.5 Вт
Дискретные выходы
16 DQ (транзистор, 0.5 А)
Группировка выходов
по 1
Защита от короткого замыкания
нет (требуется внешняя)
Коммутационная способность (омическая нагрузка)
0.5 А
Коммутационная способность (ламповая нагрузка)
5 Вт
Выходное напряжение "1" (сигнал активен)
L+ минус 0.75 В (при нагрузке 10 кОм)
Выходное напряжение "0" (сигнал неактивен)
макс. 0.5 В
Выходной ток "1" (номинальный)
0.5 А
Ток утечки "0"
макс. 75 мкА
Задержка 0→1
макс. 20 мкс
Задержка 1→0
макс. 350 мкс
Суммарный ток выходов (горизонтальный монтаж, до 50 °C)
макс. 8 А (на общий провод)
Длина линии (экранированная)
до 500 м
Длина линии (неэкранированная)
до 150 м
Диагностика
диагностический сигнал, индикация состояния выходов
Гальваническая развязка
между каналами: по 1; между каналами и шиной: 500 В AC
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
45 × 100 × 75 мм
Вес нетто
220 г
