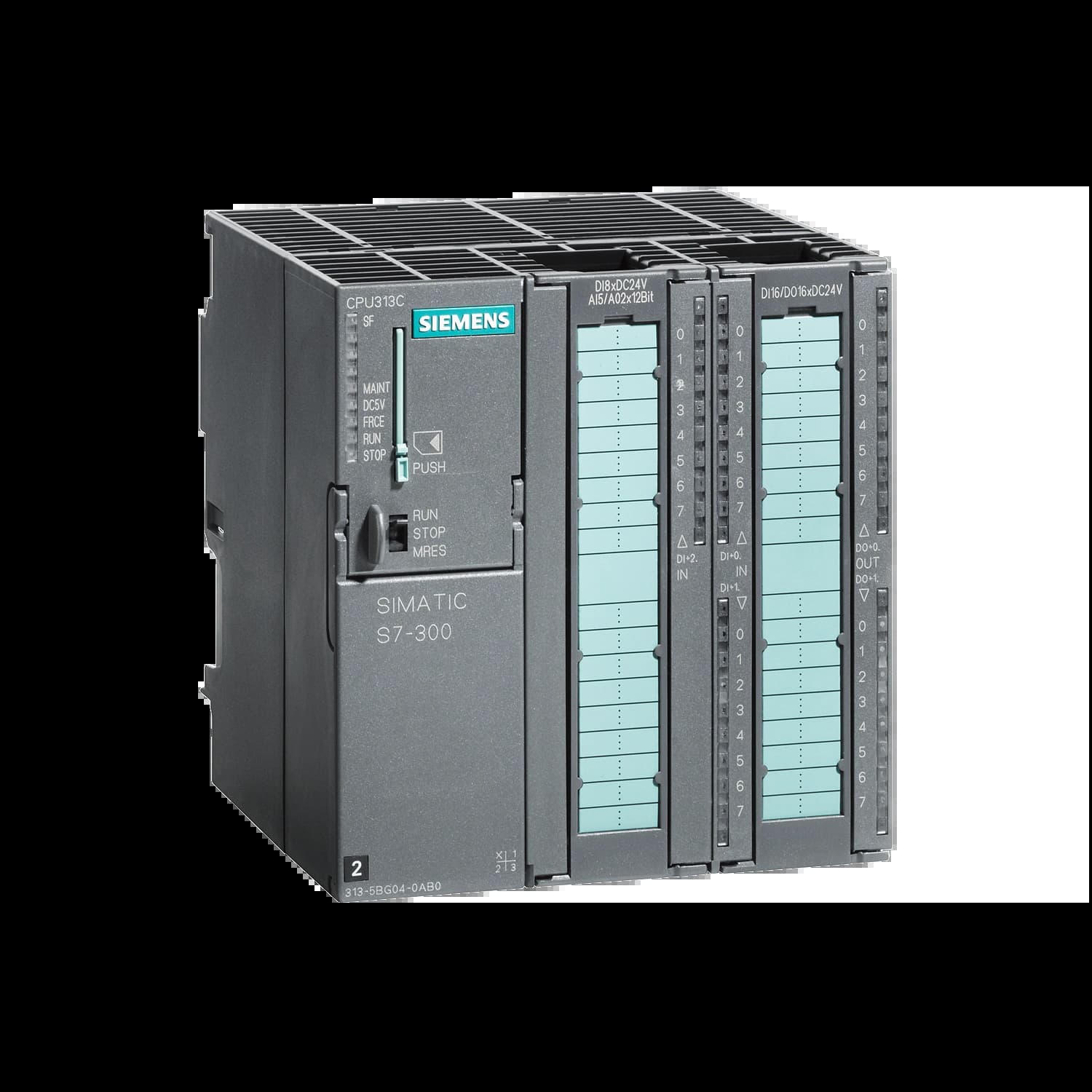

6ES7313-5BG04-0AB0_Simatic S7-300 Центральный процессор CPU 313C, 24DI/16DQ/5AI/2AQ_1
6ES7313-5BG04-0AB0_Simatic S7-300 Центральный процессор CPU 313C, 24DI/16DQ/5AI/2AQ_1
Исполнение:Компактный
Встроенные входы-выходы:47
Тип устройства
Процессоры CPU
Исполнение
Компактный
Питание
24В DC
Разрешение
12 бит, 30 кГц, 2.5 кГц
Дискретные входы
24 DI
Дискретные выходы
16 DO
Аналоговые входы
5 AI
Аналоговые выходы
2 AO
Поддерживаемые сигналы встроенных входов-выходов
Ток, Напряжение, ШИМ, RTD (Термосопротивление), Резистор, Высокоскоростной счёт
Weight
0
SIMATIC S7-300 Головной модуль ПЛК «CPU 313C» с интерфейсом MPI, 24DI, 16DO, 4AI, 2AO, 1 PT100, 3 быстрых счётчика 30 кГц, питание 24В DC, 128КБайт рабочей памяти, для работы необходимы фронтштекеры 2x 40 пол. и карта памяти MMC
212 824,13 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
6ES7313-5BG04-0AB0
Код товара:
CPU313C
Серия:
Производитель:

Характеристики

Характеристика
Значение
Артикул
6ES7223-7AF50-0XB0
Габариты (Ш×В×Г)
15×62×63мм
Вес (изделие/с упаковкой)
28г / 55г
Потери мощности
1,0Вт
Потребление тока (шина)
60мА макс. (5В DC)
Потребление тока (5В DC)
12мА плюс 15мА / используемая точка (source)
Номинальное напряжение питания
5В DC
Диапазон напряжения питания
4,25…6В DC
Защита от обратного напряжения питания
Да
Горизонтальный монтаж
–20…40°C¹ / –20…60°C²
Вертикальный монтаж
–20…40°C¹ / –20…50°C²
Условия эксплуатации
95% относительной влажности при 25°C, без конденсации, макс.
Количество дискретных входов
4, в 1 группе изоляции из 4 входов (без изоляции входов от выходов)
Тип DI
Source
Номинальное напряжение DI
5В DC при 15мА ном.
Непрерывное допустимое напряжение DI
6В DC макс.
Логическая 1 DI
0В (20мА) … L+ минус 2,0В (5,1мА) мин.
Логический 0 DI
L+ минус 1,0В (2,2мА) … L+ (0мА) макс.
Изоляция DI (поле‑логика)
707В DC (типовое испытание)
Время фильтра DI (выбор по каналу)
мкс: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 10,0; 12,8; 20,0; мс: 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 10,0; 12,8; 20,0
Частота HSC DI (уровень лог. 1 = 2,5…6В DC)
Однофазная: 200кГц макс.; квадратурная: 160кГц макс.
Длина кабеля DI
50м, экранированная витая пара
Количество дискретных выходов
4, в 1 группе изоляции из 4 выходов (без изоляции выходов от входов)
Тип DQ
Push-pull
Номинальное напряжение DQ
5В DC
Диапазон напряжения DQ
4,25…6,0В DC
Логическая 1 DQ при макс. токе
L+ минус 0,7В
Логический 0 DQ при макс. токе
0,2В DC макс.
Ток DQ
0,1А макс.
Сопротивление ON DQ
7Ом макс.
Сопротивление OFF DQ
0,2Ом макс.
Частота PTO DQ
200кГц макс., 2Гц мин.
Защита от перегрузки DQ
Нет
Изоляция DQ (поле‑логика)
707В DC (типовое испытание)
Ток на общий DQ
0,4А макс.
Задержка переключения DQ
200нс + 300нс нарастание; 200нс + 300нс спад
Поведение при RUN → STOP
Последнее значение или подстановочное значение (по умолчанию 0)
Диагностика DQ
Низкое напряжение 5В DC
Длина кабеля DQ
50м, экранированная витая пара
Сечение кабеля DI/DQ
0,2…0,8мм² (AWG 24…18)
Размер наконечника DI/DQ
0,25мм² или 0,34мм² (AWG 24 или 22)
