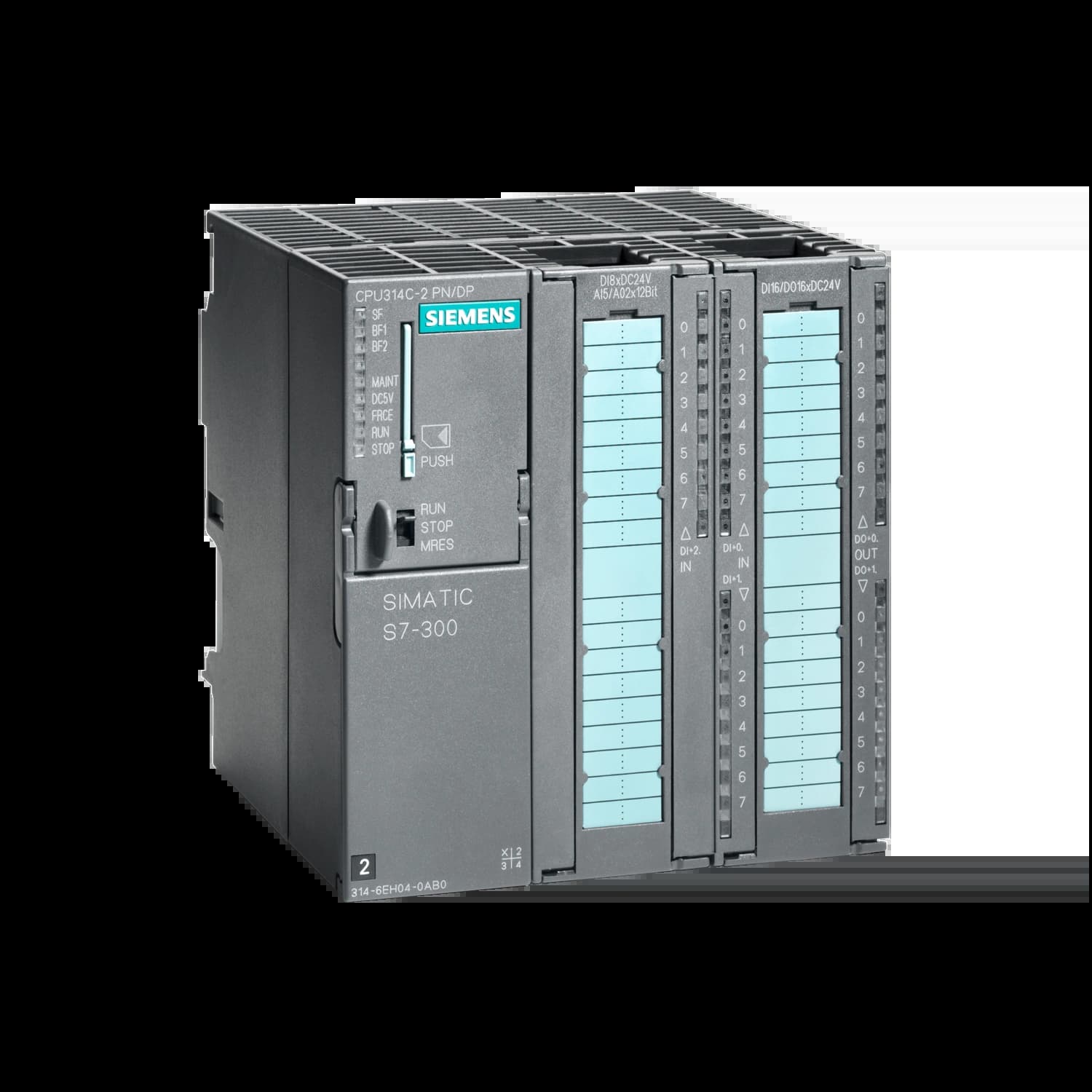

6ES7314-6EH04-0AB0_Simatic S7-300 Центральный процессор CPU 314C-2 PN/DP, 24DI/16DQ/5AI/2AQ_1
6ES7314-6EH04-0AB0_Simatic S7-300 Центральный процессор CPU 314C-2 PN/DP, 24DI/16DQ/5AI/2AQ_1
Исполнение:Компактный
Встроенные входы-выходы:47
Тип устройства
Процессоры CPU
Исполнение
Компактный
Питание
24В DC
Разрешение
12 бит, 400 кГц, 2.5 кГц
Дискретные входы
24 DI
Дискретные выходы
16 DO
Аналоговые входы
5 AI
Аналоговые выходы
2 AO
Поддерживаемые сигналы встроенных входов-выходов
Ток, Напряжение, ШИМ, RTD (Термосопротивление), Резистор, Высокоскоростной счёт
Weight
0
SIMATIC S7-300 Головной модуль ПЛК «CPU 314C-2PN/DP» с 192КБ рабочей памяти, 24DI/16DO, 4AI, 2AO, 1 PT100, 4 быстрых счётчика (60 кГц), 1. интерфейс MPI/DP 12МБит/с, 2. интерфейс Ethernet Profinet с 2-портовым коммутатором, питание 24В DC
310 249,65 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
6ES7314-6EH04-0AB0
Код товара:
CPU 314C-2 PN/DP
Серия:
Производитель:

Характеристики

Характеристика
Значение
Модель
CPU 314C-2 PN/DP
Артикул
6ES7314-6EH04-0AB0
Габариты (Ш×В×Г)
120×125×130мм
Вес (прибл.)
730г
Номинальное напряжение питания
24В DC
Допустимый диапазон (DC)
19,2…28,8В DC
Потребление тока (ном.)
850мА
Потребление тока (холостой ход), тип.
190мА
Пусковой ток, тип.
5А
Потери мощности, тип.
14Вт
Рабочая память (встроенная)
192Кбайт
Загружаемая память (MMC)
Да; макс. 8Мбайт
Быстродействие: битовые операции, тип.
0,06мкс
Быстродействие: словные операции, тип.
0,12мкс
Быстродействие: плавающая точка, тип.
0,59мкс
Макс. количество элементов (DB, FC, FB)
1024
Макс. размер DB / FB / FC / OB
64Кбайт
Адресное пространство I/O: входы / выходы
2048 / 2048 байт
Цифровые каналы: входы / выходы
16048 / 16096 (центральные: 1016 / 1008)
Аналоговые каналы: входы / выходы
1006 / 1007 (центральные: 253 / 250)
Встроенные дискретные входы / выходы
24 DI / 16 DO (4 высокоскоростных DO)
Встроенные аналоговые входы / выходы
5 AI (4 напряжение/ток + 1 сопротивление/Pt100) / 2 AO
Высокоскоростные счётчики
4 (60кГц)
Импульсные выходы
4 (ШИМ до 2,5кГц)
Блоков расширения, макс.
3
Интегрированные DP-мастера
1 (через CP: 4)
Интерфейс 1
RS 485 (MPI/PROFIBUS DP), изолированный; 12Мбит/с
Интерфейс 2
PROFINET (2 порта RJ45, коммутатор), изолированный; 10/100Мбит/с
PROFINET IO Controller: макс. IO-устройств
128
PROFINET IO Controller: макс. IO-устройств с IRT
64
Изохронный режим
Да (только PROFINET)
Часы реального времени
Да; аппаратные, retentive, синхронизируемые
Резерв хода часов
6 недель при 40°C
Отклонение часов в сутки, макс.
10с (тип. 2с)
Температура эксплуатации
0…+60°C
Языки программирования
LAD, FBD, STL, SCL, CFC, GRAPH, HiGraph
