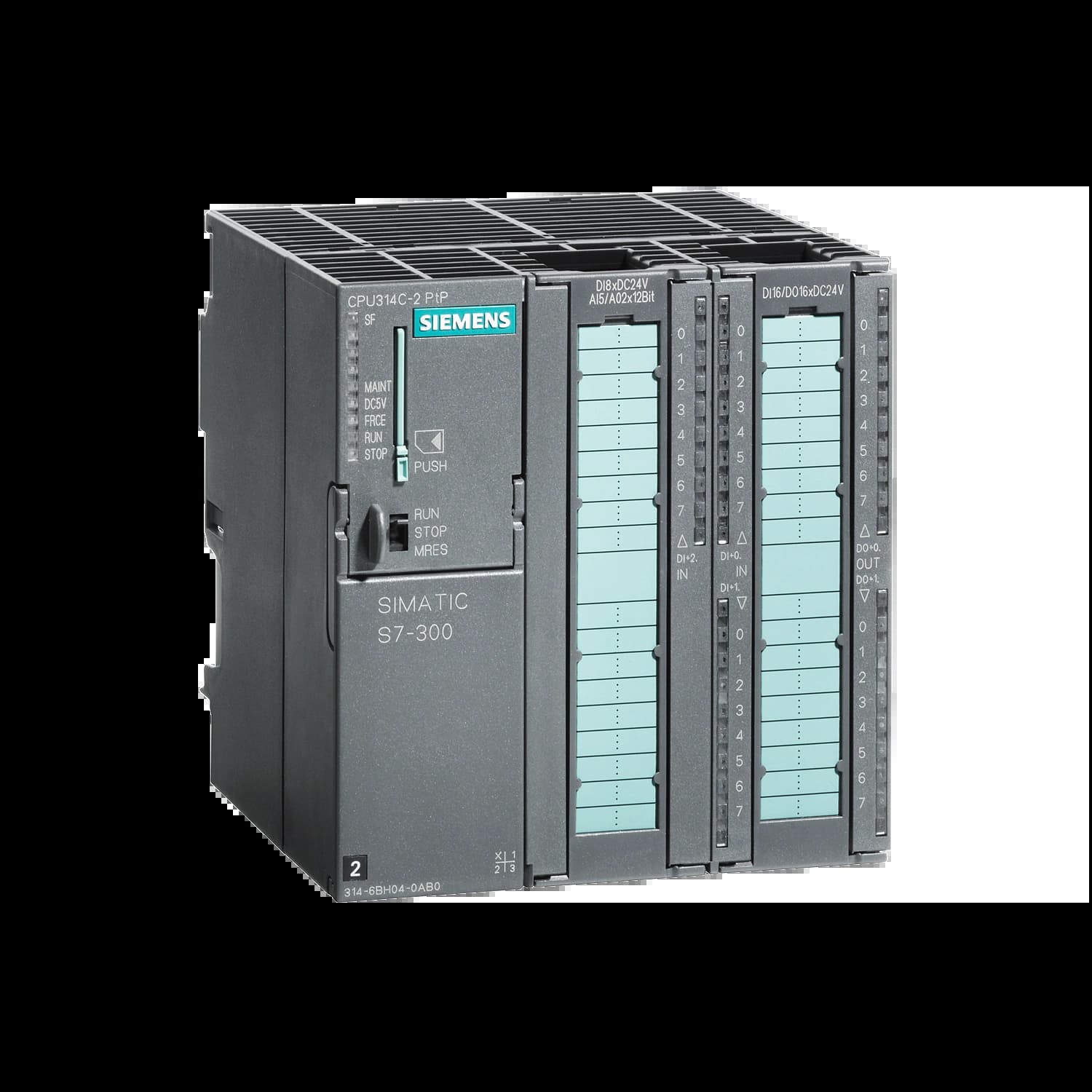

6ES7314-6BH04-0AB0_Simatic S7-300 Центральный процессор CPU 314C-2 PtP, 24DI/16DQ/5AI/2AQ_1
6ES7314-6BH04-0AB0_Simatic S7-300 Центральный процессор CPU 314C-2 PtP, 24DI/16DQ/5AI/2AQ_1
Исполнение:Компактный
Встроенные входы-выходы:47
Тип устройства
Процессоры CPU
Исполнение
Компактный
Питание
24В DC
Разрешение
12 бит, 60 кГц, 2.5 кГц
Дискретные входы
24 DI
Дискретные выходы
16 DO
Аналоговые входы
5 AI
Аналоговые выходы
2 AO
Поддерживаемые сигналы встроенных входов-выходов
Ток, Напряжение, ШИМ, RTD (Термосопротивление), Резистор, Высокоскоростной счёт
Weight
0
SIMATIC S7-300 Головной модуль ПЛК «CPU 314C-2 PTP» с MPI, 24DI, 16DO, 4AI, 2AO, 1 PT100, 4 быстрых счётчика 60 кГц, встр. интерфейс RS485, питание 24В DC, 192КБайт рабочей памяти, для работы необходимы фронтштекеры 2x 40 пол. и карта памяти MMC
Цена по запросу
0
Доступен под заказ
Артикул:
6ES7314-6BH04-0AB0
Код товара:
CPU 314C-2 PtP
Серия:
Производитель:

Характеристики

Характеристика
Значение
Модель
CPU 314C-2 PtP
Артикул
6ES7314-6BH04-0AB0
Габариты (Ш×В×Г)
120×125×130мм
Вес (прибл.)
680г
Номинальное напряжение питания
24В DC
Допустимый диапазон (DC)
19,2…28,8В DC
Потребление тока (ном.)
660мА
Потребление тока (холостой ход), тип.
150мА
Пусковой ток, тип.
5А
Потери мощности, тип.
13Вт
Рабочая память (встроенная)
192Кбайт
Загружаемая память (MMC)
Да; макс. 8Мбайт
Быстродействие: битовые операции, тип.
0,06мкс
Быстродействие: словные операции, тип.
0,12мкс
Быстродействие: плавающая точка, тип.
0,59мкс
Макс. количество элементов (DB, FC, FB)
1024
Макс. размер DB / FB / FC / OB
64Кбайт
Адресное пространство I/O: входы / выходы
1024 / 1024 байт
Цифровые каналы: входы / выходы
1016 / 1008 (все центральные)
Аналоговые каналы: входы / выходы
253 / 250 (все центральные)
Встроенные дискретные входы / выходы
24 DI / 16 DO (4 высокоскоростных DO)
Встроенные аналоговые входы / выходы
5 AI (4 напряжение/ток + 1 сопротивление/Pt100) / 2 AO
Высокоскоростные счётчики
4 (60кГц)
Импульсные выходы
4 (ШИМ до 2,5кГц)
Блоков расширения, макс.
3
Интегрированные DP-мастера
Нет (через CP: 4)
Интерфейс 1
RS 485 (MPI), неизолированный; 187,5кбит/с
Интерфейс 2
RS 422/485 (PtP), изолированный; до 19,2кбит/с (38,4 полный дуплекс)
Протоколы PtP
3964(R), ASCII, RK512
Часы реального времени
Да; аппаратные, retentive, синхронизируемые
Резерв хода часов
6 недель при 40°C
Отклонение часов в сутки, макс.
10с (тип. 2с)
Температура эксплуатации
0…+60°C
Языки программирования
LAD, FBD, STL, SCL, CFC, GRAPH, HiGraph
