6AV2124-0QC13-0AX0 | Панель оператора TP1500 Comfort Outdoor

Name: Панель оператора TP1500 Comfort Outdoor
Brand: Siemens
Price: 539880.36 RUB
Availability: BackOrder

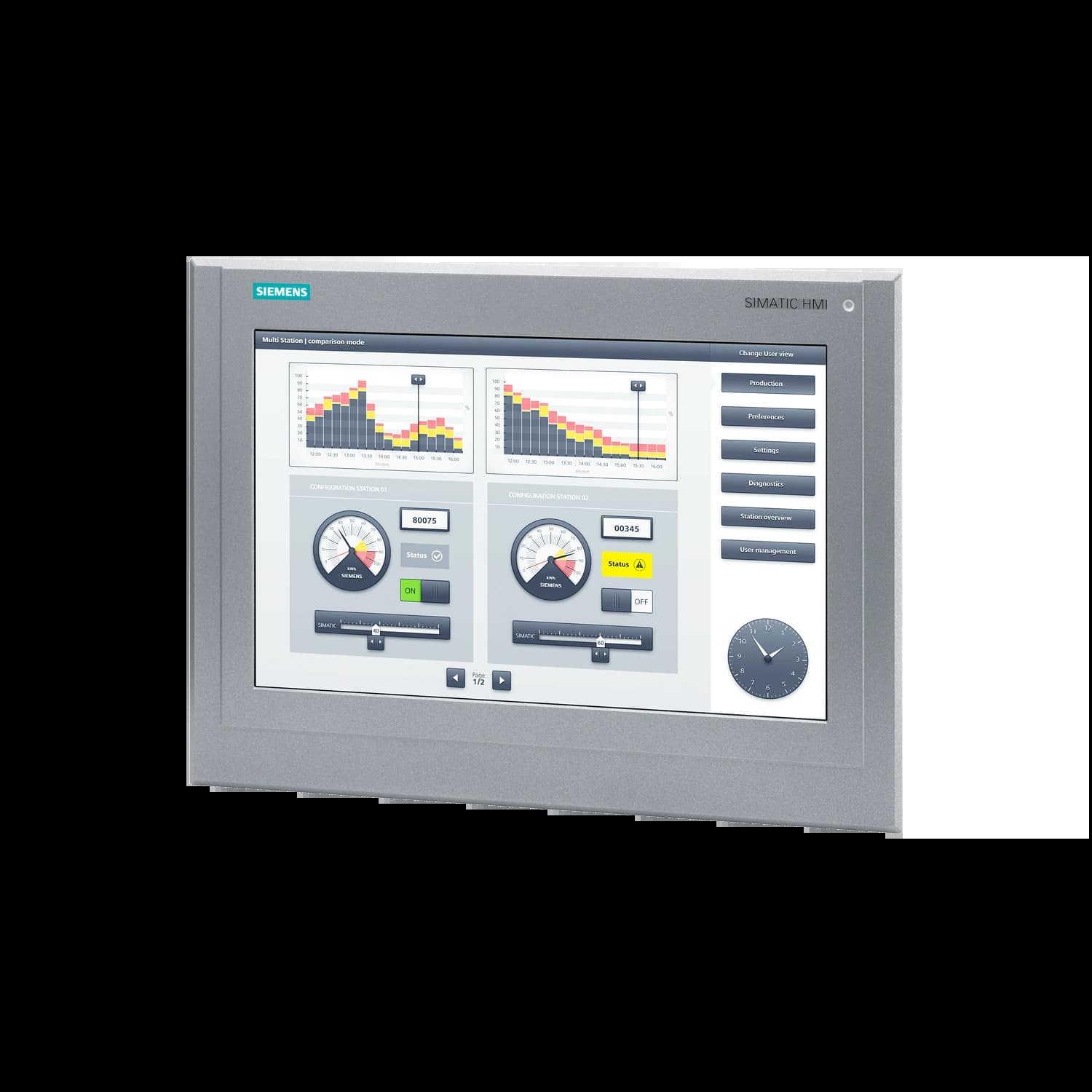

6AV2124-0QC13-0AX0_Панель оператора TP1500 Comfort Outdoor_1

6AV2124-0QC13-0AX0_Панель оператора TP1500 Comfort Outdoor_2

6AV2124-0QC13-0AX0_Панель оператора TP1500 Comfort Outdoor_3

6AV2124-0QC13-0AX0_Панель оператора TP1500 Comfort Outdoor_4

Исполнение:Наружная установка

Наружная установка

Нержавеющая сталь

Стандартное

Диагональ дисплея:15"

Управление:Тачскрин

Питание

24В DC

Встроенные интерфейсы

Profibus DP, Profinet, Ethernet

SIMATIC HMI, панель оператора TP1500 Comfort Outdoor, панель серии Comfort, сенсорное управление, широкоформатный TFT-дисплей с диагональю 15 дюймов, 16 млн цветов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort V13 SP1 с HSP

539 880,36 руб/шт

Цена с НДС 22%

Доступен под заказ

Артикул:

Серия:

Simatic, HMI Comfort Panel

Производитель:

Siemens

Характеристики

Характеристика

Значение

Артикул

6AV2125-2DB23-0AX0

Модель

KTP400F Mobile

Тип изделия

Мобильная панель оператора с функциями безопасности (снята с производства)

Дисплей

4,3" широкоформатный TFT (480 × 272 пикселя), 16,7 млн цветов, светодиодная подсветка (ресурс 50 000 ч)

Управление

Сенсорное и кнопочное (4 функциональные клавиши со светодиодами)

Специальные органы управления

Кнопка аварийного останова (с подсветкой и принудительным размыканием), кнопка подтверждения (3-ступенчатая), кнопка останова (принудительное размыкание)

Напряжение питания номинальное

24 В DC (допустимый диапазон 19,2 … 28,8 В)

Потребляемый ток

210 мА (ном.)

Потребляемая мощность

5 Вт (тип.)

Интерфейсы

1 × PROFINET / Industrial Ethernet (RJ45), 1 × USB 2.0

Протоколы

PROFINET (включая PROFIsafe), EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)

Поддержка PROFIsafe

Да (для аварийного останова и кнопки подтверждения)

Уровень безопасности (ISO 13849-1 / IEC 61508)

PLe / SIL 3

Память для пользовательских данных

4 Мбайт

Количество переменных / экранов

2048 / 500

Количество сообщений (битовых / аналоговых)

4000 / 200

Количество рецептов

300 (по 500 записей данных, до 1000 записей на рецепт)

Архивирование

50 архивов, до 20 000 записей на архив (на USB или Ethernet)

Часы реального времени

Да (аппаратные, энергонезависимые, синхронизируемые)

Степень защиты

IP65 (всесторонняя)

Ударопрочность при падении

до 1,2 м

Судовые сертификаты

GL, ABS, BV, DNV, KRS, LRS, NK, CCS

Температура окружающей среды при эксплуатации

0 … +45 °C

Масса

≈ 0,7 кг

Каталоги

SIMATIC Catalog ST80 Human Machine Interface EN 2024.pdf

Скачать

Каталог SIMATIC HMI ST80 2017.pdf

Скачать

HMI Comfort Panels

Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.

В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
