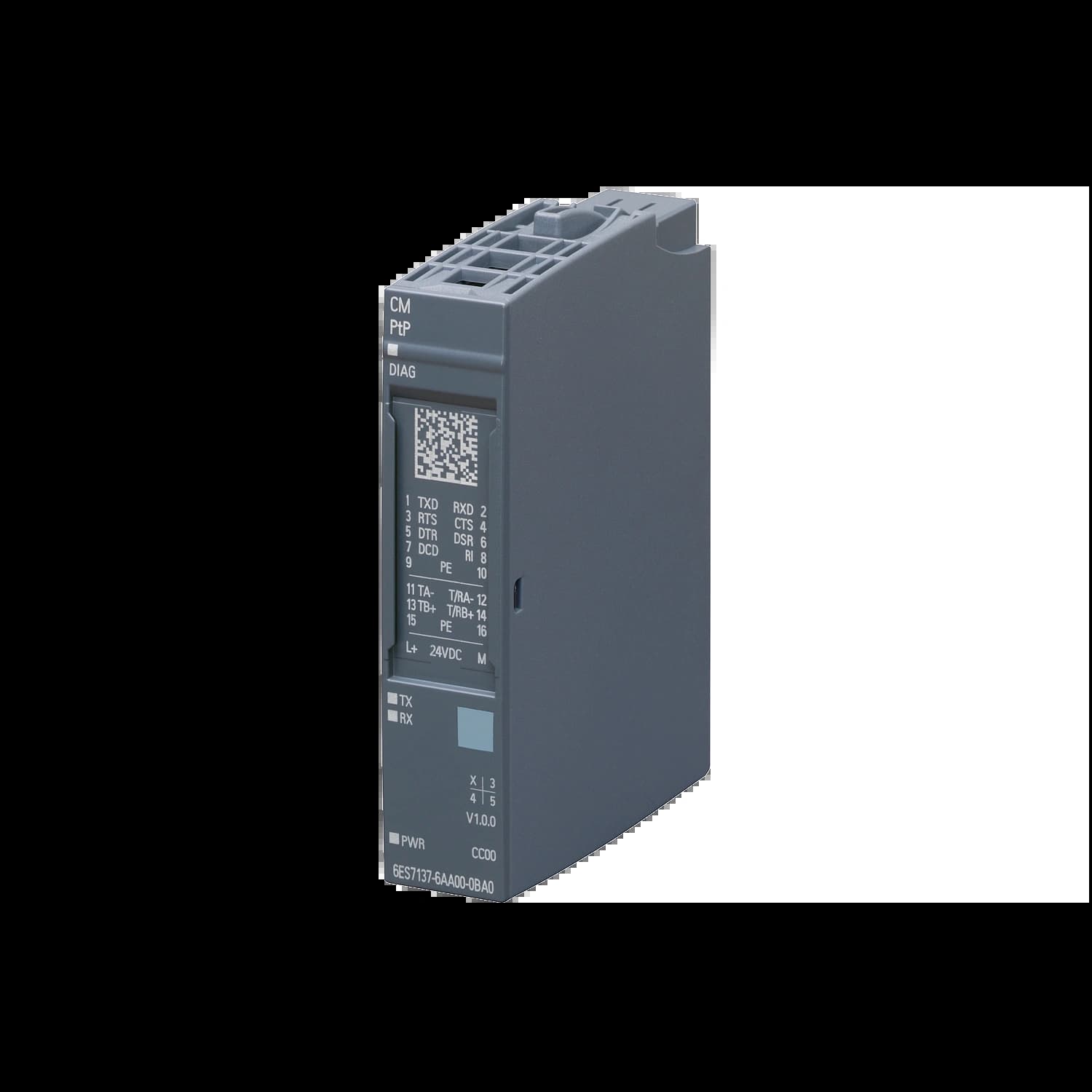

6ES7137-6AA01-0BA0 | Коммуникационный модуль ET 200SP CM PtP
Встроенные интерфейсы:RS422/RS232/RS485
Питание
24В DC
SIMATIC ET 200SP, коммуникационный модуль CM PTP для подключения "точка-к-точке" по RS422, RS485 и RS232, свободно программируемый порт, 3964 (R), USS, MODBUS RTU мастер/слейв, 250 кбит/с, для установки на базовые блоки типа A0, 1 штука в упаковке
Цена по запросу
0
Доступен под заказ
Артикул:
Код товара:
CM PTP, PU 1
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7137-6AA01-0BA0
Модель
CM PtP
Тип изделия
Коммуникационный модуль "точка-к-точке" для ET 200SP
Возможность обновления микропрограммного обеспечения
Да
Базовый блок
Тип A0
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
31 мА (ном.) / 35 мА (макс.)
Интерфейсы
RS232, RS422, RS485 (свободно программируемый порт)
Скорость передачи RS232
до 115,2 кбит/с (длина кабеля до 15 м)
Скорость передачи RS422
до 115,2 кбит/с (длина кабеля до 1200 м)
Скорость передачи RS485
до 250 кбит/с (длина кабеля 100…1200 м в зависимости от скорости)
Сопроводительные сигналы RS232
RTS, CTS, DTR, DSR, RI, DCD
Поддерживаемые протоколы
Свободный порт, 3964(R), MODBUS RTU (мастер/слейв)
Адресное пространство (ввод / вывод)
8 байт / 0 байт (режим 32 байта)
Буфер телеграмм
4 Кбайт (до 255 телеграмм)
Диагностика
Обрыв провода (светодиоды DIAG, RxD, TxD, PWR)
Гальваническая развязка
Между шиной на задней стенке и интерфейсом
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 30 г
САПР документы
SIE.6ES7137-6AA01-0BA0.edz
Скачать
