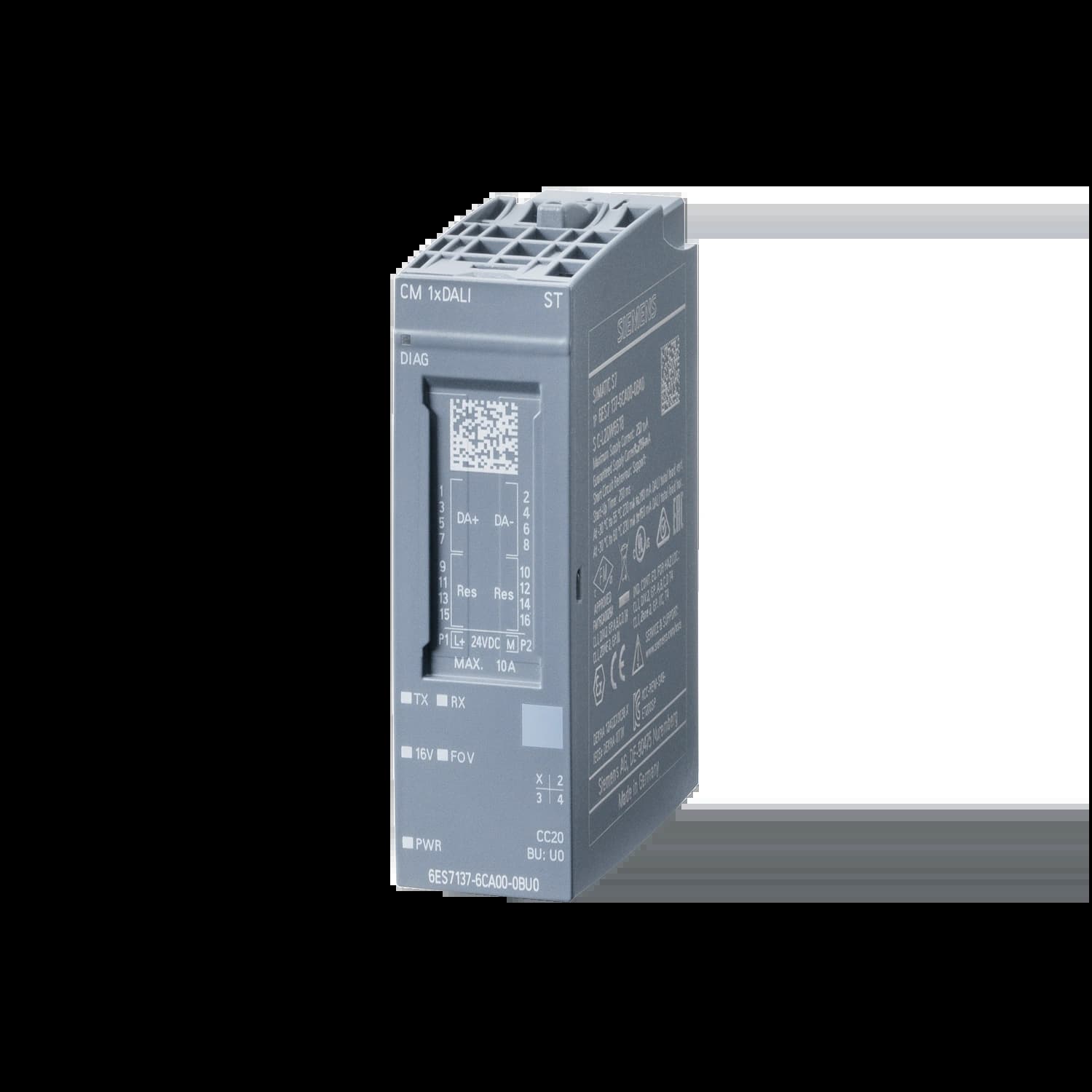

6ES7137-6CA00-0BU0 | Коммуникационный модуль ET 200SP CM DALI
Встроенные интерфейсы:DALI
Питание
24В DC
SIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер-модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0
33 017,24 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
ET200SP, CM 1x DALI
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7137-6CA00-0BU0
Модель
CM 1xDALI
Тип изделия
Коммуникационный мастер-модуль DALI для ET 200SP
Возможность обновления микропрограммного обеспечения
Да
Базовый блок
Тип U0, цветовой код CC20
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
92 мА (тип.) / 163 мА (ном.) / 250 мА (макс.)
Интерфейс DALI
Встроенный источник питания шины DALI
Ток питания шины DALI
160 мА (ном.) / до 250 мА (отключаемый)
Максимальная длина кабеля DALI
300 м
Стандарт DALI
DALI V2 Multi-Master
Количество устройств DALI
До 64 механизмов управления, 63 управляемых устройства
Поддерживаемые типы устройств
Люминесцентные лампы, аварийное освещение, галогенные лампы, лампы накаливания, светодиодные модули, регуляторы цвета, кнопочные выключатели, датчики присутствия/освещённости и др.
Адресное пространство (ввод / вывод)
16 байт / 16 байт
Диагностика
Короткое замыкание на шине DALI
Светодиодная индикация
ERROR, PWR (зел.), RxD (зел.), TxD (зел.)
Гальваническая развязка
Между шиной на задней стенке и интерфейсом DALI
Испытательное напряжение изоляции
3000 В AC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
3000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 50 г
