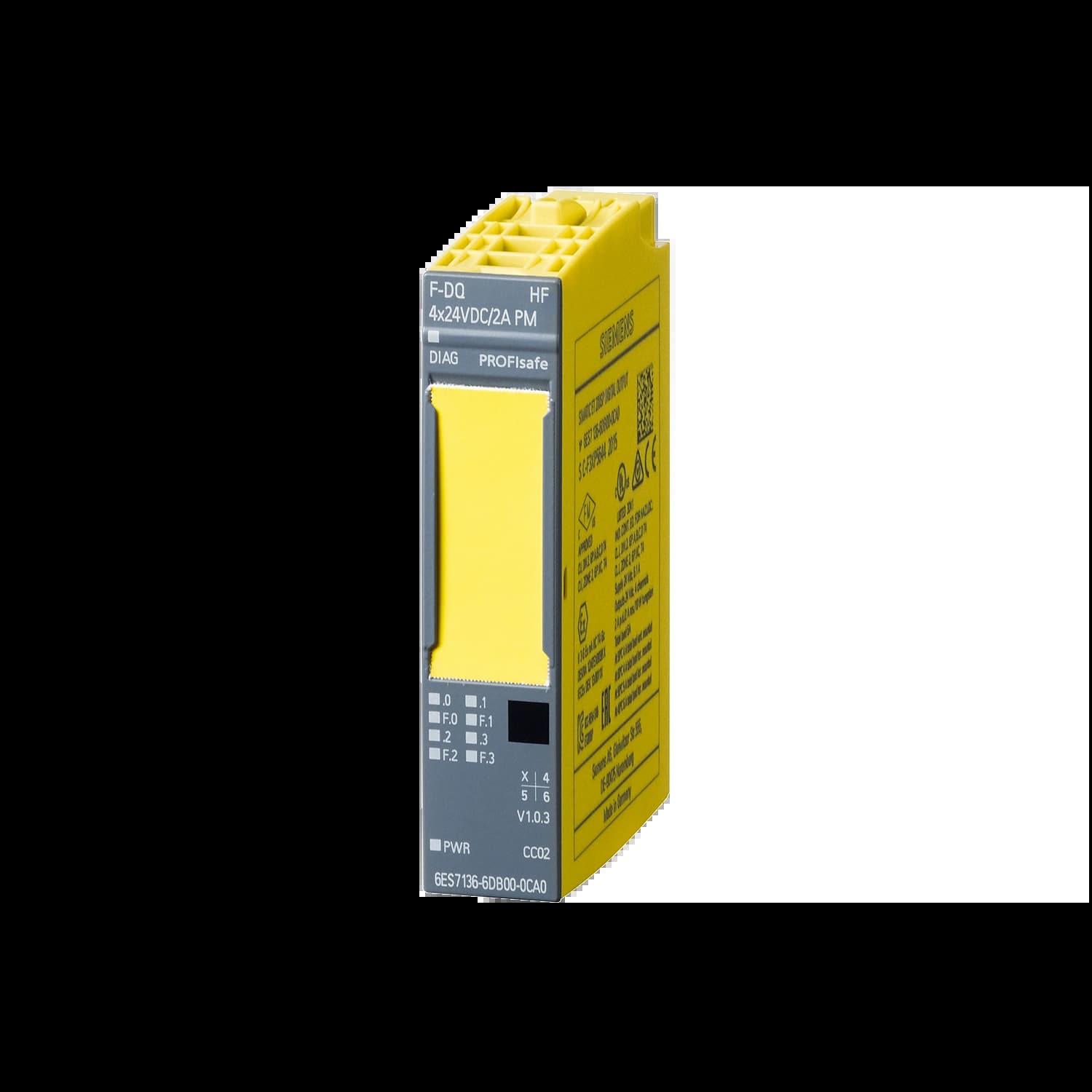

6ES7136-6DB00-0CA0 | Модуль вывода ET 200SP F-DQ 4x24VDC/2A HF

О модулях расширения ET 200SP

Модули расширения децентрализованной периферии ET 200SP монтируются на DIN-рейку 35 мм не напрямую, а через предварительно закрепленные базовые блоки (BaseUnits), стыкующиеся между собой боковыми соединителями. Вся внешняя проводка подключается к пружинным клеммам Push-in на базовом блоке, благодаря чему электронные модули можно заменять на горячую без отсоединения проводов. Питание внутренней схемы передается по шине на задней стенке, а питание нагрузок (24 В постоянного тока) подается на клеммы светлых базовых блоков (с обозначением BU...D) — именно они образуют новую группу потенциалов. Все последующие темные базовые блоки (BU...B) автоматически получают это напряжение по внутренним шинам P1 и P2 от левого соседа, что избавляет от ручной прокладки перемычек.

При сборке шкафа стоит обратить внимание на несколько моментов. Сервер-модуль ставится в самом конце линейки справа и замыкает внутреннюю шину станции как электрически, так и механически. Если его не установить, шина остается разомкнутой, и станция выдает ошибку — этот модуль всегда поставляется вместе с головным интерфейсным модулем или CPU. Тип BaseUnit нужно подбирать строго под конкретный артикул электронного модуля (например, A0, A1, B0), а также помнить, что нагрузка через одну светлую BaseUnit не должна превышать 10 ампер. Для удобного подключения экранов кабелей стоит заранее предусмотреть в спецификации металлические экранирующие пластины и клипсы, которые крепятся снизу на BaseUnit. И обязательно сверяться с руководством на конкретный модуль относительно поддерживаемых режимов — поканальной диагностики обрыва, изохронного режима, оверсэмплинга или функций распределения входов/выходов MSI/MSO, потому что эти возможности привязаны к классу модуля (BA, ST, HF, HS).
