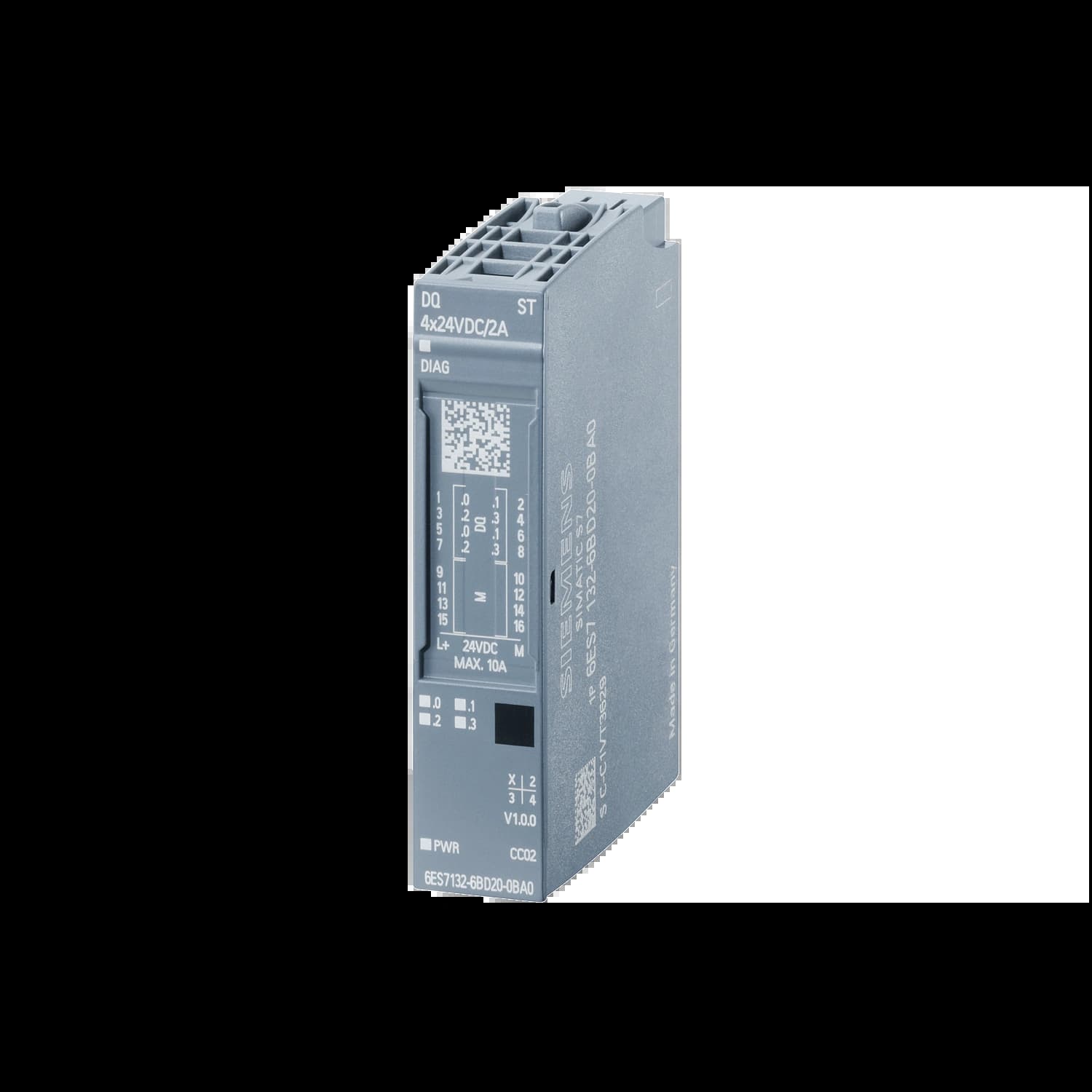

6ES7132-6BD20-0BA0_Модуль вывода ET 200SP DQ4x24VDC/2A ST_1
6ES7132-6BD20-0BA0_Модуль вывода ET 200SP DQ4x24VDC/2A ST_1
Номинальное напряжение выхода:24В DC
Дискретные выходы:4 DO
Тип дискретного выхода:Транзисторный PNP
Тип устройства
Модули ввода-вывода
Встроенные входы-выходы
4 DO
Особенности
Диагностика модуля
Питание
24В DC
Weight
0
Исполнение
Standard
SIMATIC ET 200SP, модуль дискретных выходов DQ 4x 24В DC, 2A, Standard, со стандартными функциями, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
9 269,36 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
6ES7132-6BD20-0BA0
Код товара:
DQ 4x 24VDC/2A ST
Серия:
Производитель:

Характеристики

Характеристика
Значение
Артикул
6ES7132-6BD20-0BA0
Модель
DQ 4x24 В пост. тока/2 A ST
Тип изделия
Модуль дискретного вывода для ET 200SP
Версия микропрограммного обеспечения
V1.1.5 (обновляемое)
Базовый блок
Тип A0, цветовой код CC02
Напряжение питания номинальное (DC)
24 В (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины (макс.)
60 мА
Количество выходов
4 (PNP, с втекающим током, source output)
Тип выхода по IEC 61131
Тип 2
Выходной ток на канал (ном.)
2 А
Суммарный ток модуля
до 8 А (при 40°C гориз.), 4 А (при 60°C гориз.), см. условия монтажа
Защита от короткого замыкания
Да (электронная, порог 2,8…5,2 А)
Распознавание обрыва провода
Да (по модулю)
Выходное напряжение для сигнала "1" (ном.)
24 В пост. тока
Задержка на выходе (0→1 / 1→0)
50 мкс / 100 мкс
Частота коммутации (омическая нагр.)
до 100 Гц
Максимальная длина кабеля (экран. / неэкран.)
1000 м / 600 м
Диагностика
Да (напряжение питания, обрыв провода, КЗ)
Заменяющие значения
Да
Гальваническая развязка каналов от шины
Да
Испытательное напряжение изоляции
707 В пост. тока (типовое)
Пригодность для безопасного отключения
Да (до PL d / SIL 2, см. документацию)
Температура окружающей среды при эксплуатации
-30 … +60 °C / -30 … +50 °C (гориз. / верт. монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 30 г
Документы
SIMATIC ET200SP Manual DQ 4x24VDC 2A ST EN 2015.pdf
Скачать
Каталоги
SIMATIC Catalog ST70 Totally automation EN 2026.pdf
Скачать
САПР документы
SIE.6ES7132-6BD20-0BA0.edz
Скачать

О модулях расширения ET 200SP

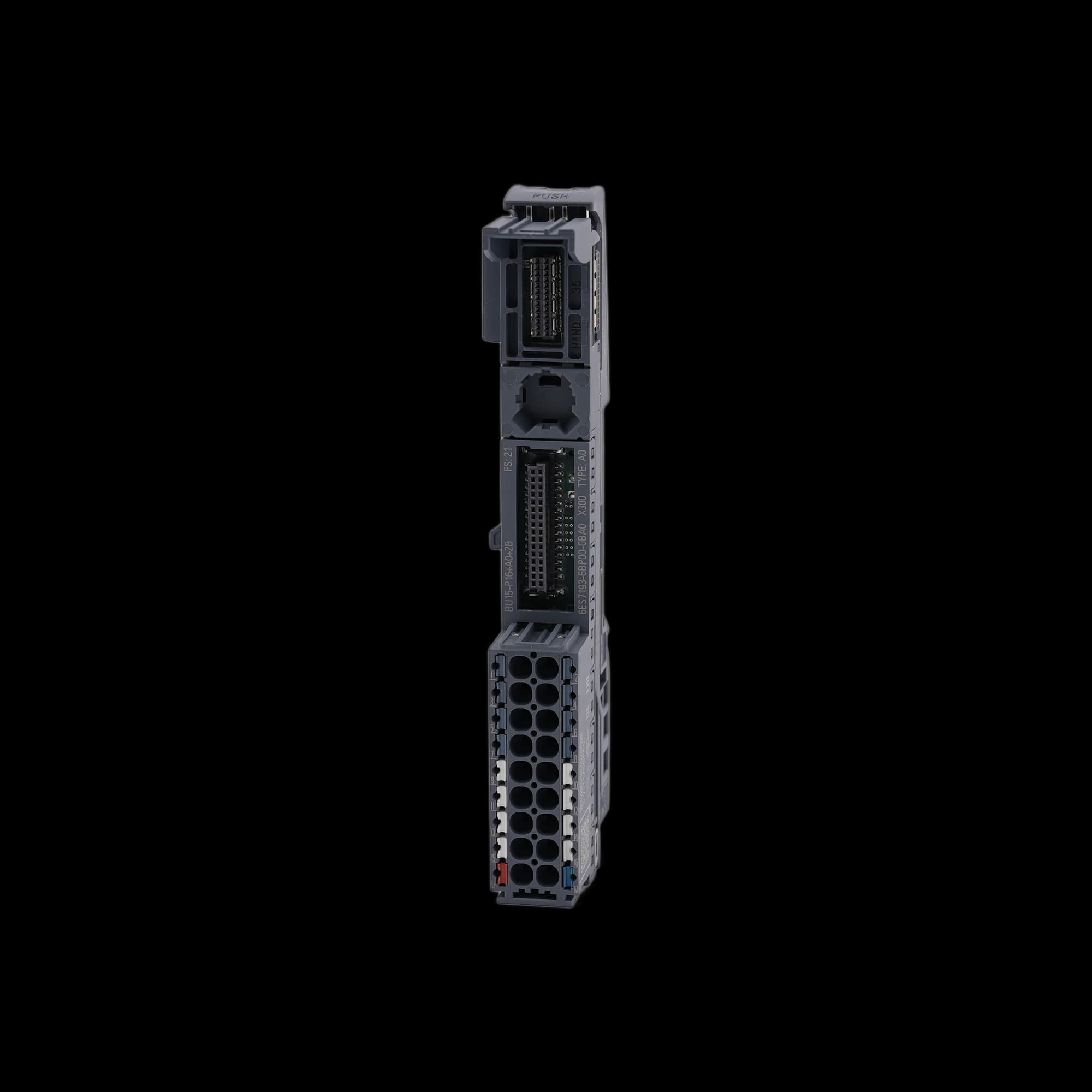

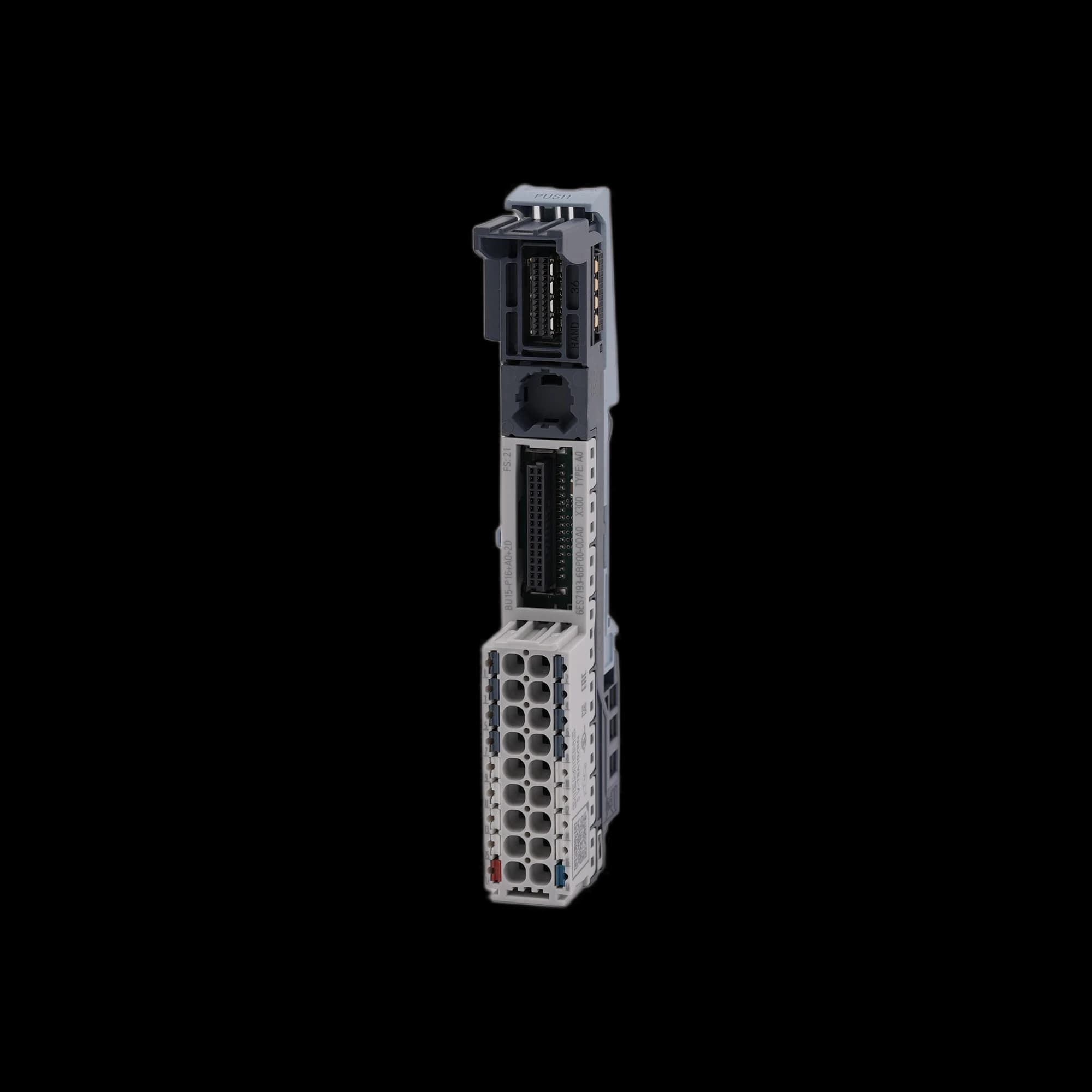

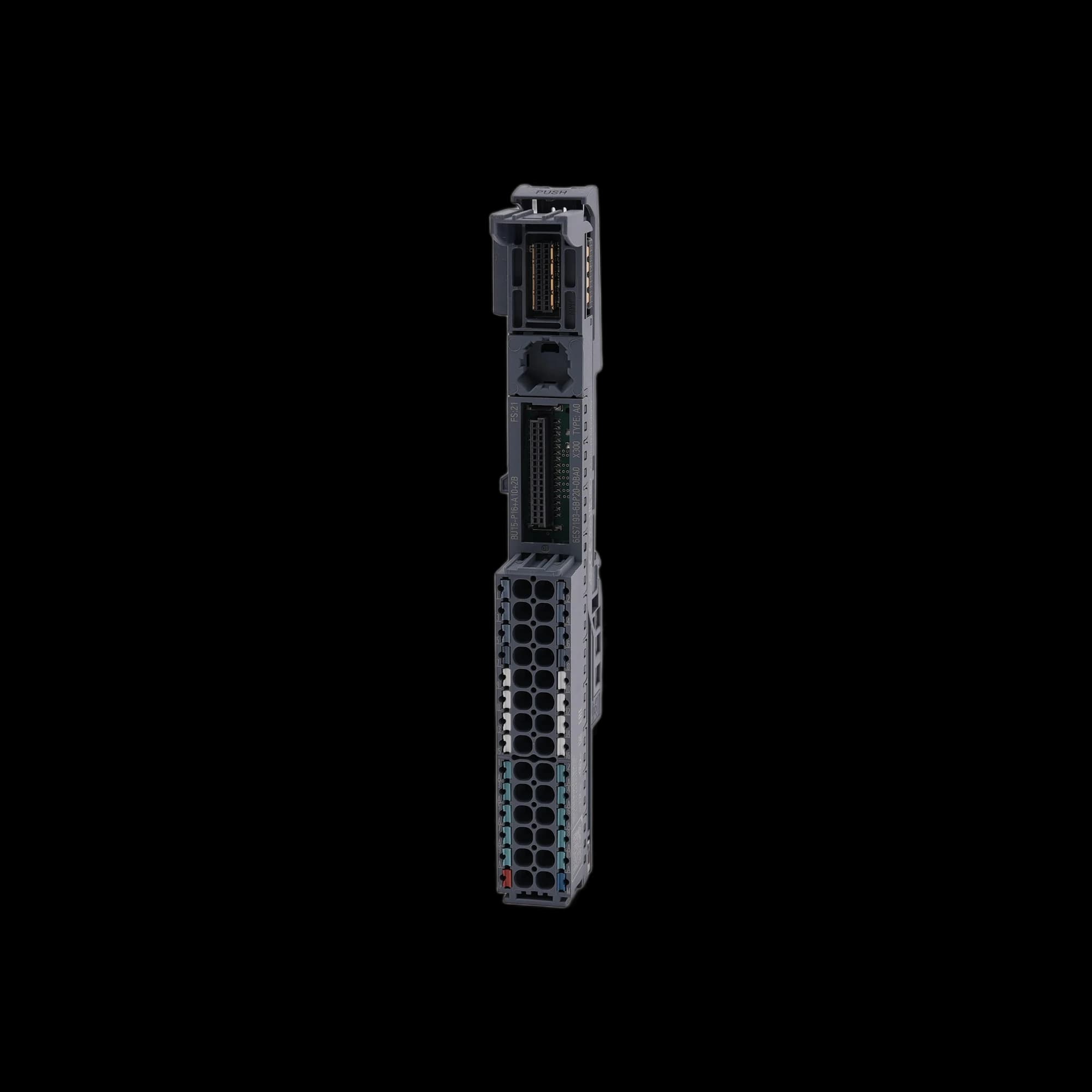

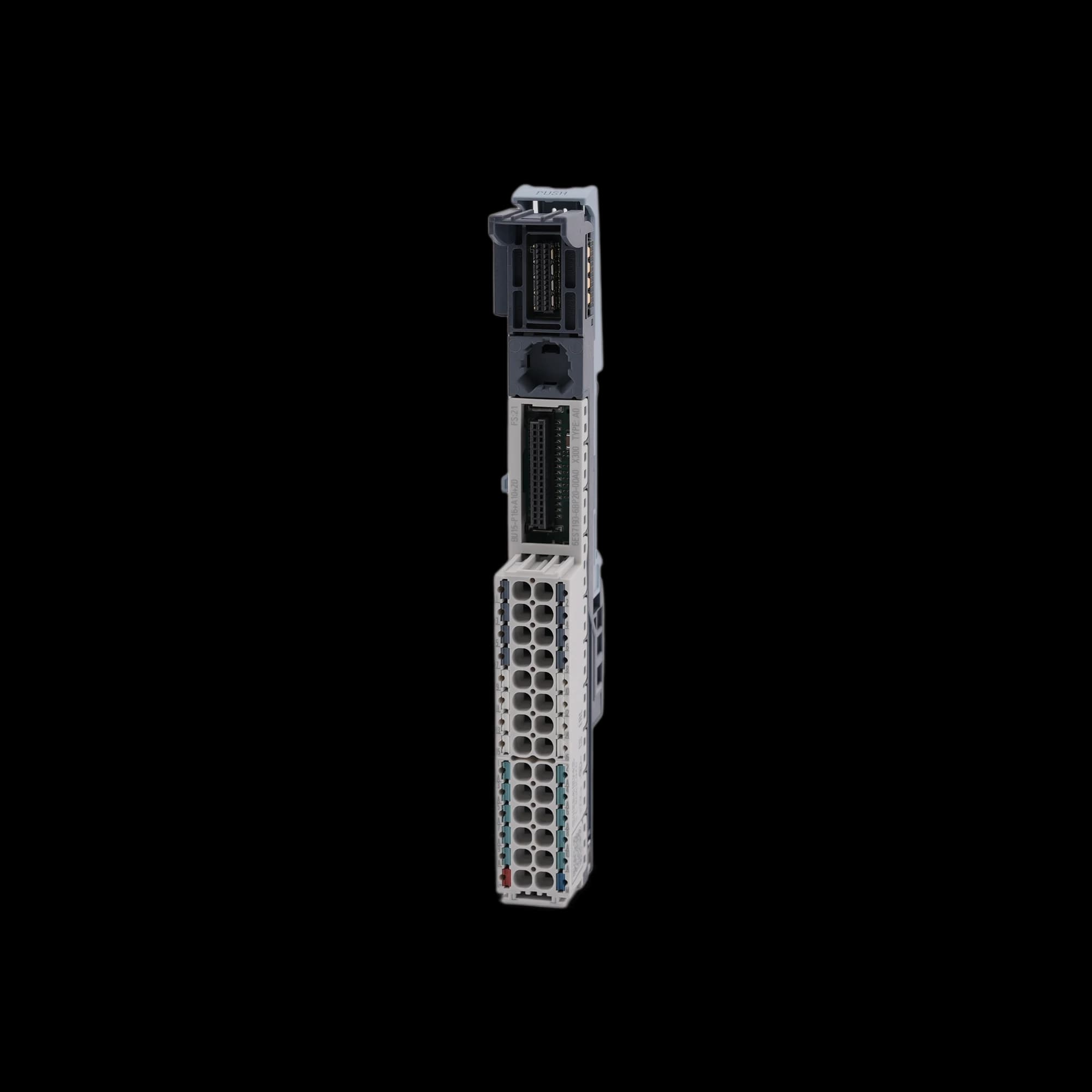

Модули расширения децентрализованной периферии ET 200SP монтируются на DIN-рейку 35 мм не напрямую, а через предварительно закрепленные базовые блоки (BaseUnits), стыкующиеся между собой боковыми соединителями. Вся внешняя проводка подключается к пружинным клеммам Push-in на базовом блоке, благодаря чему электронные модули можно заменять на горячую без отсоединения проводов. Питание внутренней схемы передается по шине на задней стенке, а питание нагрузок (24 В постоянного тока) подается на клеммы светлых базовых блоков (с обозначением BU...D) — именно они образуют новую группу потенциалов. Все последующие темные базовые блоки (BU...B) автоматически получают это напряжение по внутренним шинам P1 и P2 от левого соседа, что избавляет от ручной прокладки перемычек.

При сборке шкафа стоит обратить внимание на несколько моментов. Сервер-модуль ставится в самом конце линейки справа и замыкает внутреннюю шину станции как электрически, так и механически. Если его не установить, шина остается разомкнутой, и станция выдает ошибку — этот модуль всегда поставляется вместе с головным интерфейсным модулем или CPU. Тип BaseUnit нужно подбирать строго под конкретный артикул электронного модуля (например, A0, A1, B0), а также помнить, что нагрузка через одну светлую BaseUnit не должна превышать 10 ампер. Для удобного подключения экранов кабелей стоит заранее предусмотреть в спецификации металлические экранирующие пластины и клипсы, которые крепятся снизу на BaseUnit. И обязательно сверяться с руководством на конкретный модуль относительно поддерживаемых режимов — поканальной диагностики обрыва, изохронного режима, оверсэмплинга или функций распределения входов/выходов MSI/MSO, потому что эти возможности привязаны к классу модуля (BA, ST, HF, HS).
