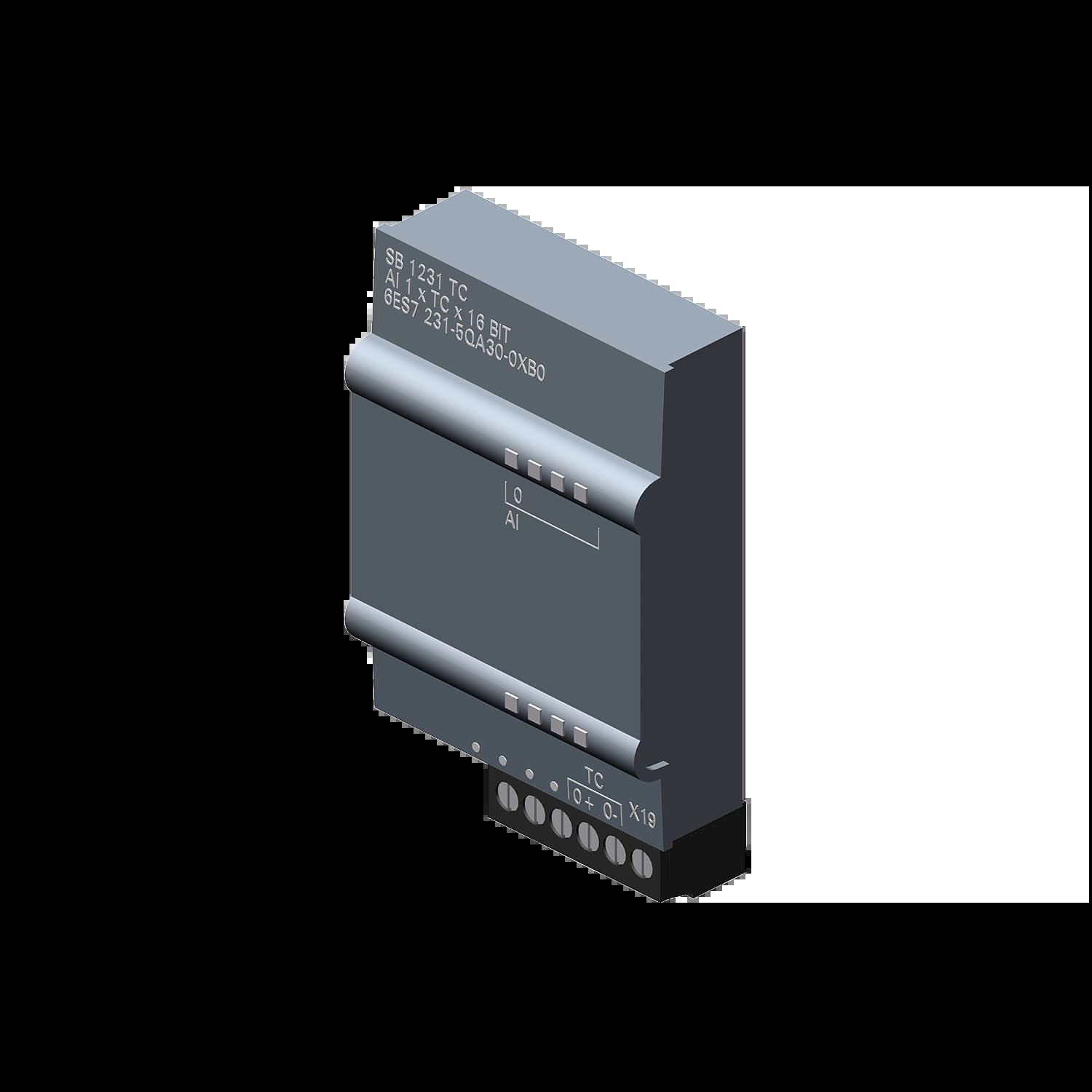

6ES7231-5QA30-0XB0 | Сигнальная плата SB 1231, 1AI TC, 16 бит
Поддерживаемые сигналы встроенных входов-выходов:Термопара/Напряжение
Питание
24В DC
Аналоговые входы
1 AI
SIMATIC S7-1200, сигнальная плата термопары SB 1231 TC, 1 аналоговый вход, 1 канал, термопары J или K, установка в специальный слот на панели центрального процессора
16 140,72 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
SB1231 TC 1AI
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7231-5QA30-0XB0
Модель
SB 1231, AI 1 x 16 бит TC
Тип
Сигнальная плата аналогового входа (термопары) SIMATIC S7‑1200
Напряжение питания
24 В DC
Потребление тока (тип.)
5 мА
Потребление от шины 5 В (тип.)
20 мА
Рассеиваемая мощность
0,5 Вт
Аналоговые входы
1 AI (термопары или напряжение ±80 мВ)
Типы термопар
J, K, T, E, R, S, B, N, C, TXK/XK(L)
Диапазон напряжения
±80 мВ
Входное сопротивление (напряжение)
≥ 1 МОм
Единицы измерения температуры
°C или °F (параметрируемо)
Разрешение
15 бит + знак (16 бит АЦП)
Макс. допустимое входное напряжение
±35 В
Подавление синфазного напряжения
85 дБ при 10/50/60/400 Гц
Основная погрешность (25 °C)
±0,1 % от диапазона
Температурная погрешность
±0,1 % (25 °C), ±0,2 % (до 55 °C)
Повторяемость (25 °C)
±0,5 %
Диагностика
обрыв провода
Индикация
состояние входа, диагностика
Длина линии (экранированная, витая пара)
макс. 100 м
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
38 × 62 × 21 мм
Вес нетто
35 г
