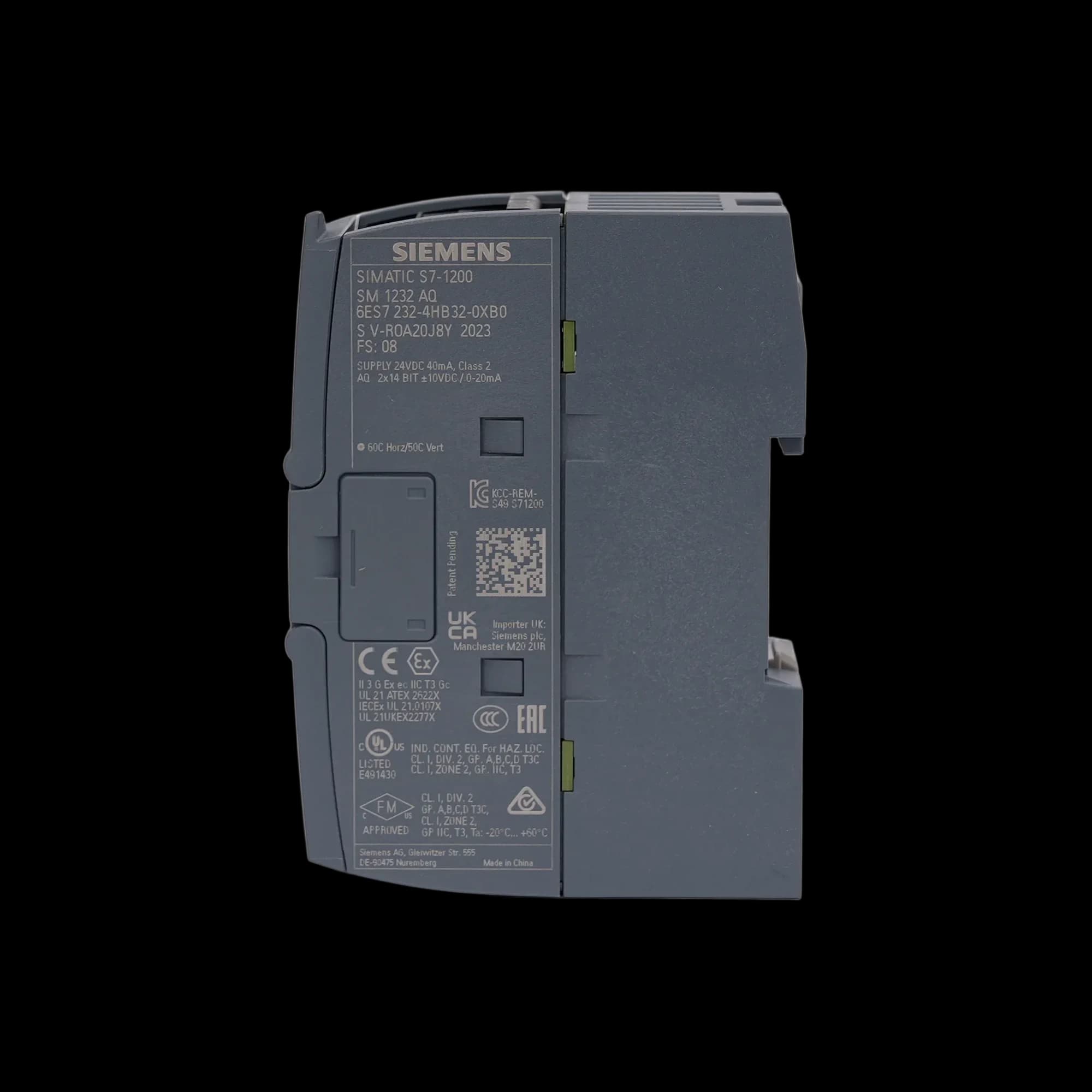

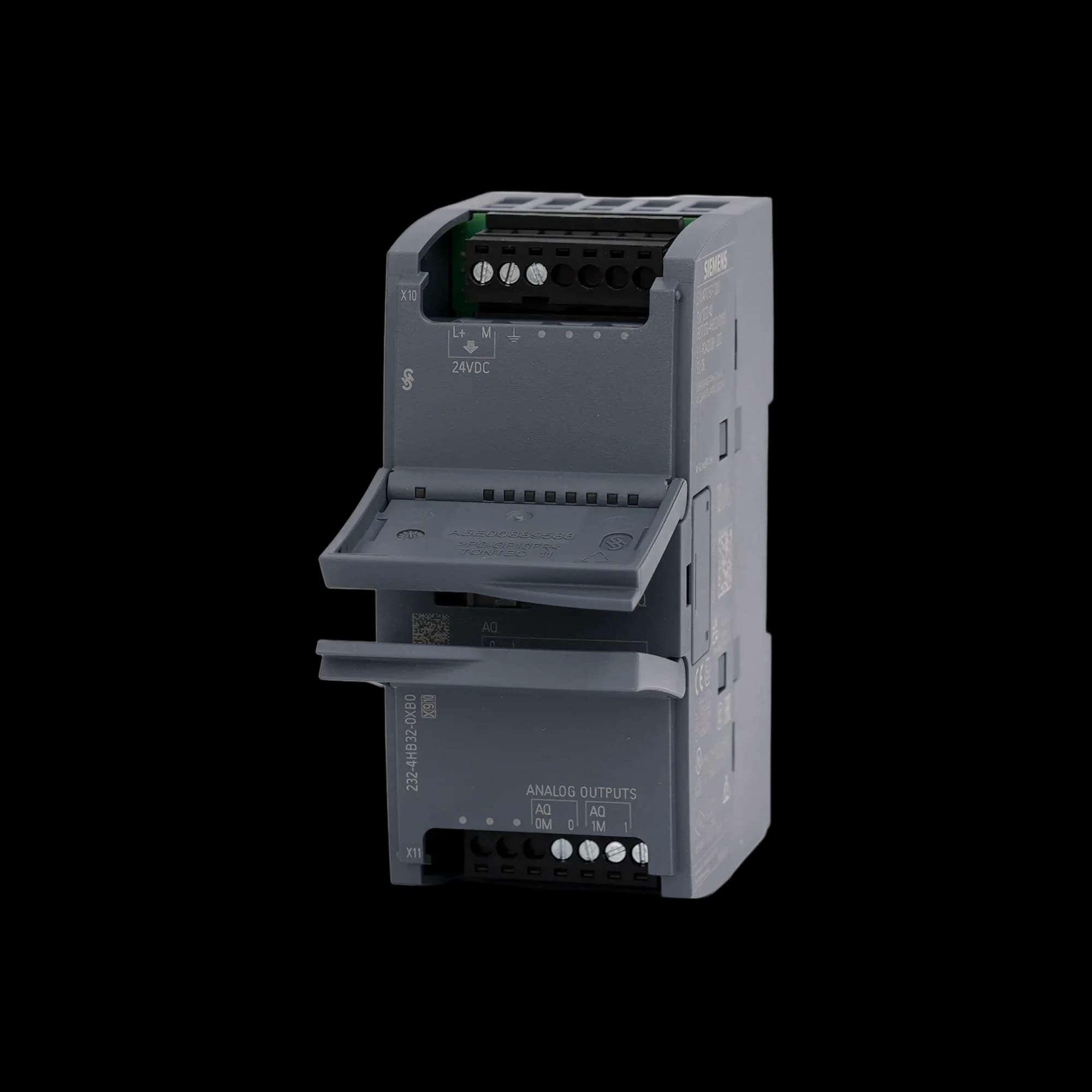

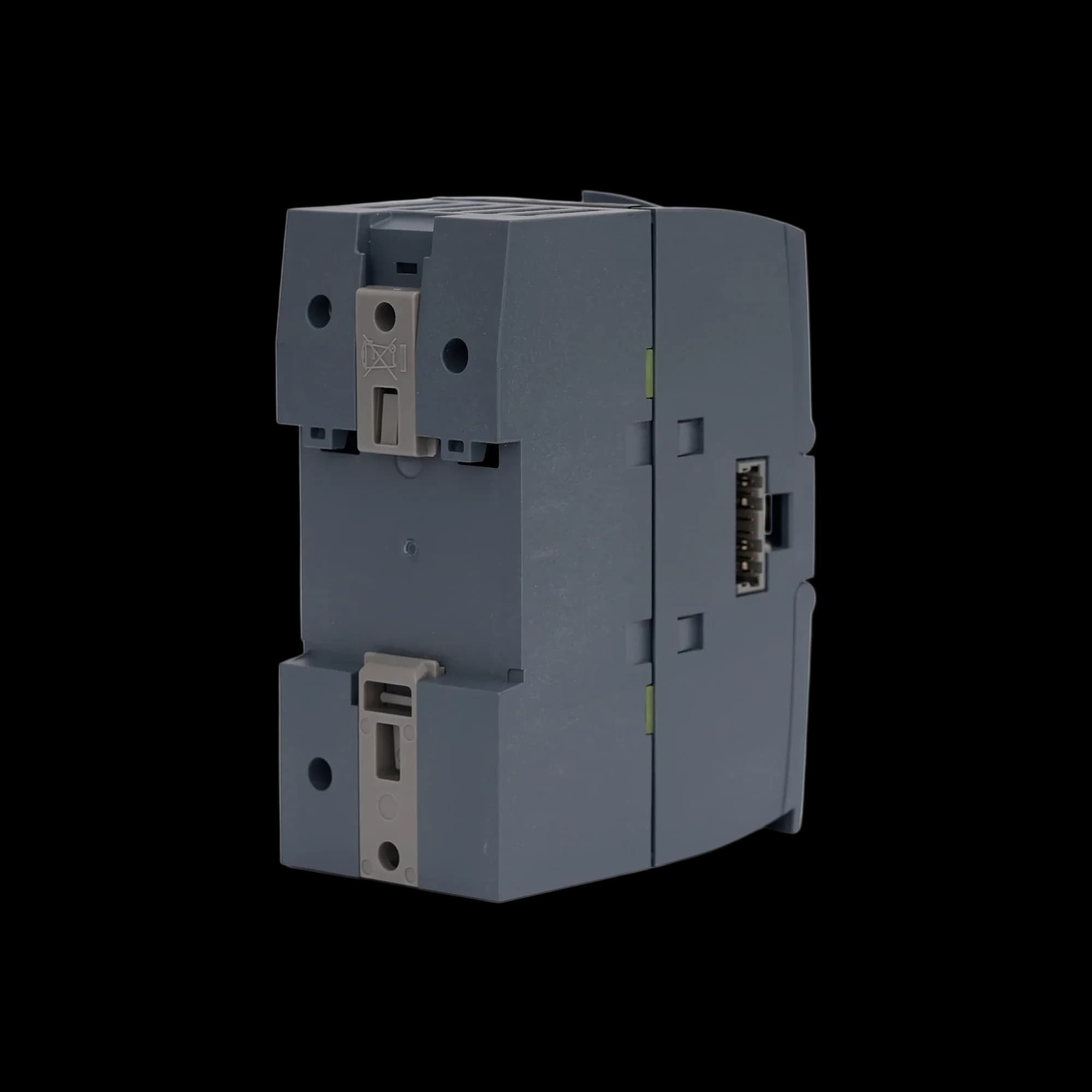

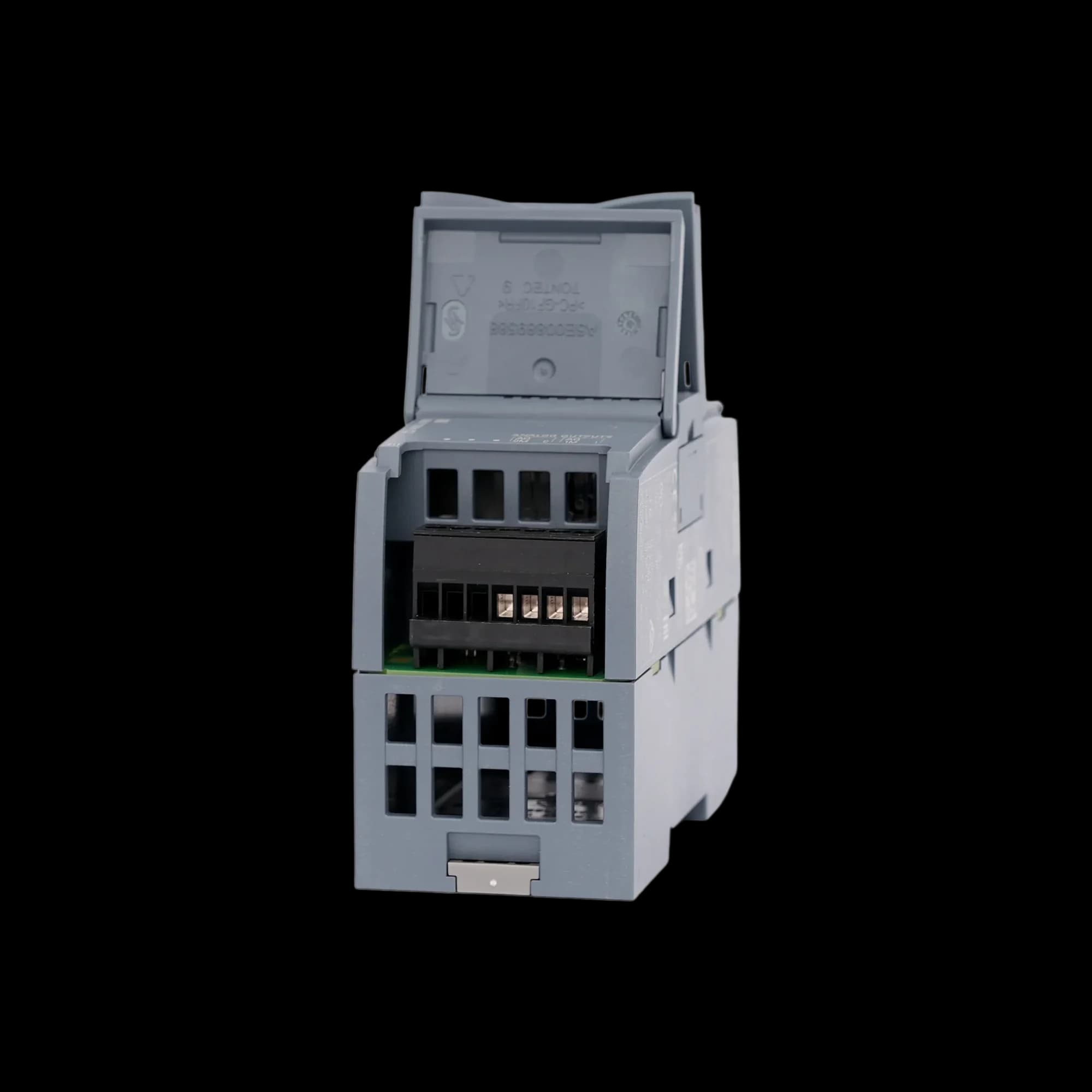

6ES7232-4HB32-0XB0 | Модуль вывода SM 1232, 2AQ, 14 бит
Характеристики
Аналоговые модули S7-1200 делятся на три принципиально разные категории, каждая со своей областью применения:
Универсальные модули AI
Работают со стандартизированными аналоговыми сигналами тока и напряжения. Предназначены для подключения датчиков давления, расхода, уровня, положения (потенциометров) с выходами 0/4-20 мА, 0-10 В, ±10 В. Их особенность — высокая плотность каналов (до 8), универсальность настройки каждого канала и гальваническая развязка. Важно: они не измеряют температуру напрямую.
Модули для термосопротивлений RTD
Обеспечивают прямое подключение и измерение сопротивления платиновых (Pt100, Pt1000), медных или никелевых термосопротивлений. Поддерживают 2-, 3- или 4-проводные RTD-датчики. Их ключевые особенности — встроенные источники тока для питания датчика, алгоритмы компенсации сопротивления проводов для 3- и 4-проводных схем и высокая точность (16 бит). Они не работают с сигналами 4-20 мА.
Модули для термопар TC
Предназначены для прямого подключения и измерения микровольтовой термо-ЭДС. К ним подключают термопары стандартных типов (J, K, T, S, N и др.) с обязательным подключением компенсационного провода к встроенной или внешней схеме холодного спая. Особенность модулей — наличие встроенного эталона холодного спая (CJC), автоматический расчет температуры по таблицам НСХ и фильтрация помех. Они требуют аккуратного монтажа из-за низкого уровня полезного сигнала.
Назначение аналоговых модулей ввода (AI)
Аналоговые модули ввода служат интерфейсом между контроллером SIMATIC S7-1200 и первичными измерительными преобразователями, работающими с непрерывными сигналами. Их основная функция — точное преобразование аналоговых токовых или напряженческих сигналов от датчиков в цифровые значения, пригодные для обработки в программе управления технологическим процессом.
Архитектура и принцип работы
Все модули AI построены на единой архитектурной платформе и интегрируются в систему через встроенную backplane-шину контроллера. Конфигурация каждого модуля выполняется программно в среде TIA Portal, где для каждого канала задаётся тип сигнала, диапазон измерения и параметры фильтрации. Программный доступ к данным осуществляется через периферийные адреса ввода (PIW) или структурированные теги.
Общие технические принципы и ограничения
Разрешение и точность: Различается от 13 бит (для универсальных AI) до 16 бит (для RTD/TC).
Время преобразования: Зависит от типа модуля и количества каналов, может быть критично для быстрых процессов.
Питание датчиков: Универсальные AI-модули, как правило, не питают датчики, в отличие от RTD/TC модулей, которые обеспечивают измерительный ток или компенсацию холодного спая.
Конфигурация: Все модули настраиваются в TIA Portal, но параметры настройки (тип сигнала, тип датчика, диапазон) специфичны для каждой категории.
