Артикул

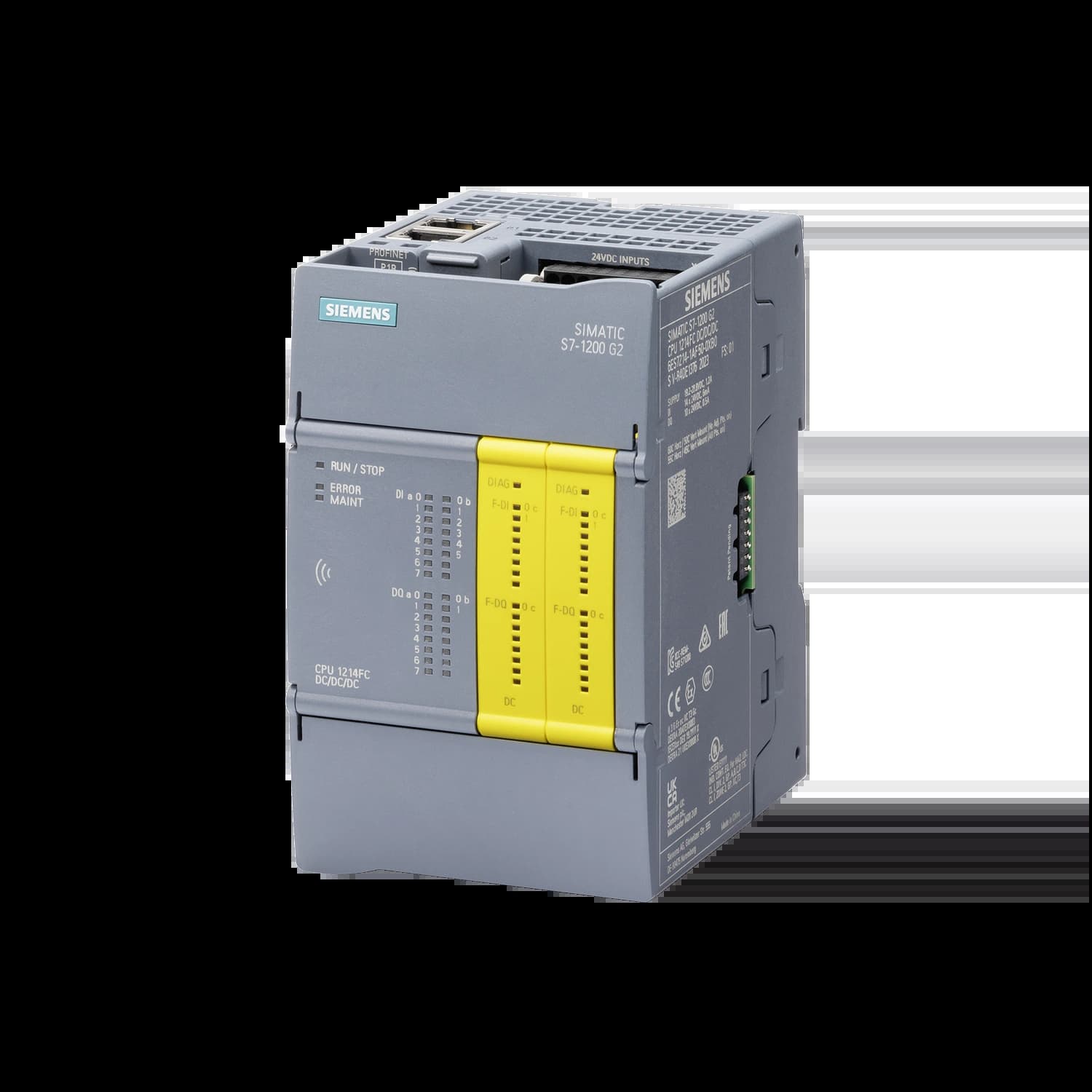

6ES7214-1HF50-0XB0
Габариты (Ш×В×Г)
80×125×100мм
Вес (изделие/с упаковкой)
376г / 433г
Ток для устройств расширения
1600мА макс. (5В DC)
Ток питания датчиков
400мА (24В DC, ограничение тока)
Класс безопасности (высший)
PL e (ISO 13849-1); SIL 3 (IEC 61508)
Вероятность отказа: PFDavg (низкая интенсивность, SIL 3)
<2,00E-05
Вероятность отказа: PFH (высокая/непрерывная, SIL 3)
<1,00E-09 (высота –1000…3000м); <2,00E-09 (>3000…5000м); срок службы 20 лет, время ремонта 100ч
Горизонтальный монтаж
–20…40°C¹ / –20…60°C²
Вертикальный монтаж
–20…40°C¹ / –20…50°C²
Условия эксплуатации
95% относительной влажности при 25°C, без конденсации, макс.
Рабочая память
300Кбайт (программа); 750Кбайт (данные)
Загружаемая память
8Мбайт (внутренняя); 32Гбайт (SD-карта)
Память пользователя: Retentive Memory
20Кбайт
Встроенные цифровые I/O
14 входов / 10 выходов
Размер образа процесса
1024 байта входов (I) / 1024 байта выходов (Q)
Размер битовой памяти
8192 байт (M)
На класс приоритета, макс.
64Кбайт
Временная (локальная) память на блок, макс.
16Кбайт
Расширение модулями связи/процессора
3 макс. (справа от CPU или другого CM/CP)
Расширение сигнальными модулями (SM плюс CM)
10 макс.
Расширение сигнальными/коммуникационными платами
2 макс.
Макс. количество высокоскоростных счётчиков
8 (любой цифровой вход CPU или SB)
Макс. частота, входы CPU Ia.0…Ia.5
100кГц (80кГц квадратурный)
Макс. частота, входы CPU Ia.6…Ib.5
30кГц (20кГц квадратурный)
Макс. частота, входы SB
См. спецификации SB
Импульсные выходы: макс. количество
8 (любой цифровой выход CPU или SB)³
Макс. частота, выходы CPU Qa.0…Qa.3
100кГц
Макс. частота, выходы CPU Qa.4…Qb.1
20кГц
Макс. частота, выходы SB
См. спецификации SB
Захват импульсов
Да, каждый встроенный цифровой вход CPU и SB
Прерывания с задержкой
20 всего, разрешение 1мс
Циклические прерывания
20 всего, разрешение 1мкс
Прерывания по фронту
Нарастающий и падающий для каждого встроенного цифрового входа CPU и SB
Карта памяти
SIMATIC (опционально)
Ресурсы Motion control
Доступные: 800; 40 на ось с регулируемой скоростью; 80 на позиционную ось; 160 на синхронную ось; 80 на внешний энкодер; 20 на выходной кулачок; 160 на дорожку кулачка. Требуемые: 40 на измерительный вход. Доступные расширенные: 40; 2 на кулачок (1000 точек). Требуемые расширенные: 30 на каждый набор кинематики
PID
PID Compact: да, универсальный с оптимизацией; PID 3Step: да, для клапанов; PID Temp: да, для температуры
Точность часов реального времени
±60 секунд в месяц
Время сохранения хода (суперконденсатор)
20 дней тип. при 40°C, 12 дней мин. при 40°C
Быстродействие: Boolean
0,037мкс/инструкция
Быстродействие: Move_Bool (I,Q,M / DB)
0,067мкс / 0,066мкс
Быстродействие: Move_Word (I,Q,M / DB)
0,027мкс / 0,030мкс
Быстродействие: Move_Real (I,Q,M / DB)
0,027мкс / 0,030мкс
Быстродействие: Add_Real (I,Q,M / DB)
0,119мкс / 0,074мкс
Макс. количество элементов (OB, FB, FC, DB, UDT)
4000
Макс. размер OB, FB, FC
64Кбайт
Макс. размер DB (оптимизированный)
750Кбайт рабочей памяти; 16Мбайт загружаемой памяти
Макс. размер DB (неоптимизированный)
64Кбайт
Диапазон адресов FB и FC
1…65535
Диапазон адресов DB
1…59999
Глубина вложенности на класс приоритета
24 (OB плюс 23 уровня)⁴
Мониторинг блоков
Одновременно 8 кодовых блоков
Количество OB на класс событий: Program cycle
100
Количество OB на класс событий: Startup
100
Количество OB на класс событий: Time delay interrupt
20
Количество OB на класс событий: Cyclic interrupt
20
Количество OB на класс событий: Hardware interrupt
50
Количество OB на класс событий: Time error interrupt
1
Количество OB на класс событий: Diagnostic error interrupt
1
Количество OB на класс событий: Pull or plug of modules
1
Количество OB на класс событий: Rack or station failure
1
Количество OB на класс событий: Time of day
20
Количество OB на класс событий: Synchronous Cycle, Status, Update, Profile
по 1
Количество OB на класс событий: MC-Interpolator, MC-Servo, MC-PreServo, MC-PostServo, MC-LookAhead, MC-PreInterpolator
по 1
Количество OB на класс событий: Programming error, I/O access error
по 1
Таймеры: тип / количество / хранение
IEC; ограничено памятью; структура в DB, размер зависит от типа
Таймеры: IEC_TIMER / IEC_LTIMER
16 байт / 28 байт
Счётчики: тип / количество / хранение
IEC; ограничено памятью; структура в DB, размер зависит от типа
Счётчики: IEC_SCOUNTER, IEC_USCOUNTER
3 байта
Счётчики: IEC_COUNTER, IEC_UCOUNTER
6 байт
Счётчики: IEC_DCOUNTER, IEC_UDCOUNTER
12 байт
Счётчики: IEC_LCOUNTER, IEC_ULCOUNTER
24 байта
Связь: количество портов
2 с интегрированным коммутатором
Связь: тип
Ethernet (RJ-45)
Связь: соединения
88 макс. (интегрировано в CPU); 10 зарезервировано для ES/HMI/web
Связь: скорость передачи
100Мбит/с
Связь: изоляция (внешний сигнал — логика)
Трансформаторная, 1500В AC (типовое испытание)⁵
Связь: тип кабеля
CAT5e экранированный
Связь: интерфейсы
1 PROFINET; 0 PROFIBUS
Связь: PROFINET IO controller / device
Да / Да
Связь: SIMATIC communication / Open IE / Web server
Да / Да / Да
Связь: медиарезервирование / PG/OP / S7 routing / изохронный режим
Да / Да / Да (требуется >1 интерфейса) / Да
Связь: IRT / MRP / MRPD / PROFIenergy / приоритетный запуск
Да / Да / Да (требуется IRT sync domain) / Да (по пользовательской программе) / Да (макс. 16 устройств PROFINET)
Связь: макс. подключаемых I/O устройств
31 (30 при I-Device, 29 при shared I-Device)
Связь: макс. субмодулей
512
Связь: макс. устройств RT / IRT
31 / 31 (с учётом I-Device/shared)
Связь: макс. одновременно активируемых/деактивируемых I/O устройств
8
Связь: PROFINET IO controller: RT send clock
1…512мс
Связь: PROFINET IO controller: IRT send clock
1…512мс (разрешение 1мс)
Связь: PROFINET I-Device: макс. соединений
2
Связь: PROFINET I-Device: shared device
Да; макс. 2 IO контроллера
Связь: S7 communication как сервер / клиент
Да / Да
Связь: TCP/IP
Да, макс. длина данных 64Кбайт
Связь: ISO-on-TCP (RFC1006)
Да, макс. длина данных 64Кбайт
Связь: UDP
Да, макс. 2048 байт; 1472 байт для broadcast
Связь: DHCP / SNMP / DCP / LLDP
Да / Да / Да / Да
Связь: NFC
Да, с приложением S7-1200 G2 NFC
Связь: макс. станций входа для сообщений
32
Связь: программируемые сообщения
Да; макс. 5000 настраиваемых; 2500 загружаемых в RUN
Связь: одновременно активные программные алармы
600 программных; 100 системной диагностики; 160 для motion technology objects
Связь: совместная работа (Team Engineering)
Да, параллельный онлайн-доступ до 5 инженерных систем
Связь: статус программы
Да, до 8 блоков одновременно (суммарно по всем ES-клиентам)
Связь: пошаговый режим / точки останова
Нет / Нет
Связь: профилирование контроллера SIMATIC
Да
Связь: переменные мониторинга/модификации
До 200 на задание
Связь: принудительные переменные
Периферийные I/O; до 200
Связь: трассировка
4 настраиваемых; до 16 переменных на трассу; до 512Кбайт данных; до 500 записей
Связь: диагностический буфер
Энергонезависимый, 100 записей
Номинальное напряжение питания
24В DC
Диапазон напряжения питания
20,4…28,8В DC
Защита от обратного напряжения питания
Да
Входной ток (только CPU)
245мА при 24В DC
Входной ток (со всеми аксессуарами)
1100мА при 24В DC
Пусковой ток
12А макс. при 28,8В DC
Изоляция (вход питания — логика)
Не изолирована
Время удержания (пропадание питания)
10мс при 24В DC
Внутренний предохранитель
3А, 250В, медленный, неперестанавливаемый
Питание датчиков: номинальное напряжение
24В DC
Питание датчиков: диапазон напряжения
L+ минус 4В DC мин.
Питание датчиков: выходной ток
400мА макс. (защита от КЗ)
Питание датчиков: пульсации (<10МГц)
Как входная линия
Питание датчиков: изоляция (логика CPU — питание датчиков)
Не изолирована
Питание датчиков: длина кабеля
500м экранированный
Питание датчиков: сечение кабеля
0,2…1,5мм² (AWG 24…16)
Количество дискретных входов
14, в 1 группе изоляции из 14 входов
Назначение DI
Ia.0…Ia.5 (высокоскоростные); Ia.6…Ib.5 (стандартные)
Тип DI
Sink/Source (IEC Type 1 sink)
Номинальное напряжение DI
24В DC при 6мА (высокоскоростные); 24В DC при 4мА (стандартные)
Непрерывное допустимое напряжение DI
30В DC макс. при 8мА (высокоскоростные); 30В DC макс. при 6мА (стандартные)
Логическая 1 DI
15В DC мин. при 2,5мА
Логический 0 DI
5В DC макс. или 0,5мА
Изоляция DI (поле — логика)
707В DC (типовое испытание)
Время фильтра DI (выбор по каналу)
мкс: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 10,0; 12,8; 20,0; мс: 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 10,0; 12,8; 20,0
Частота HSC DI (уровень лог. 1 = 15…30В DC)
Однофазная: 100кГц (Ia.0…Ia.5); 30кГц (Ia.6…Ib.5); квадратурная: 80кГц (Ia.0…Ia.5); 20кГц (Ia.6…Ib.5)
Длина кабеля DI
500м экранированный, 300м неэкранированный, 50м экранированный для HSC входов
Сечение кабеля DI
0,2…1,5мм² (AWG 24…16)
Количество дискретных выходов
10, в 1 группе изоляции из 10 выходов
Тип DO
Реле, сухой контакт
Номинальное напряжение DO
--
Диапазон напряжения DO
5…30В DC или 5…250В AC
Логическая 1 DO при макс. токе
--
Логический 0 DO при нагрузке 10кОм
--
Минимальная нагрузка DO
125мВт DC / 500мВт AC⁶
Ламповая нагрузка DO
30Вт DC / 200Вт AC
Сопротивление ON DO
0,2Ом макс. (новый)
Защита от перегрузки DO
Нет
Изоляция DO (поле — логика)
1500В AC (типовое испытание)
Изоляция DO (катушка — логика)
Нет
Ток на общий DO
20А макс. (10А на пин)
Напряжение ограничения индуктивной нагрузки DO
--
Задержка переключения DO
10мс макс.
Макс. частота переключения реле DO
1Гц
Частота PTO DO
Не рекомендуется⁷
Ресурс механический (без нагрузки)
10000000 циклов
Ресурс контактов при ном. нагрузке (N.O.)
100000 циклов
Поведение при RUN → STOP
Последнее значение или подстановочное значение (по умолчанию 0)
Управление дискретным входом
Да
Параллельные выходы для резервированного управления нагрузкой
Да (с одинаковым общим)
Параллельные выходы для увеличения нагрузки
Нет
Длина кабеля DO
500м экранированный, 150м неэкранированный
Сечение кабеля DO
0,2…1,5мм² (AWG 24…16)
