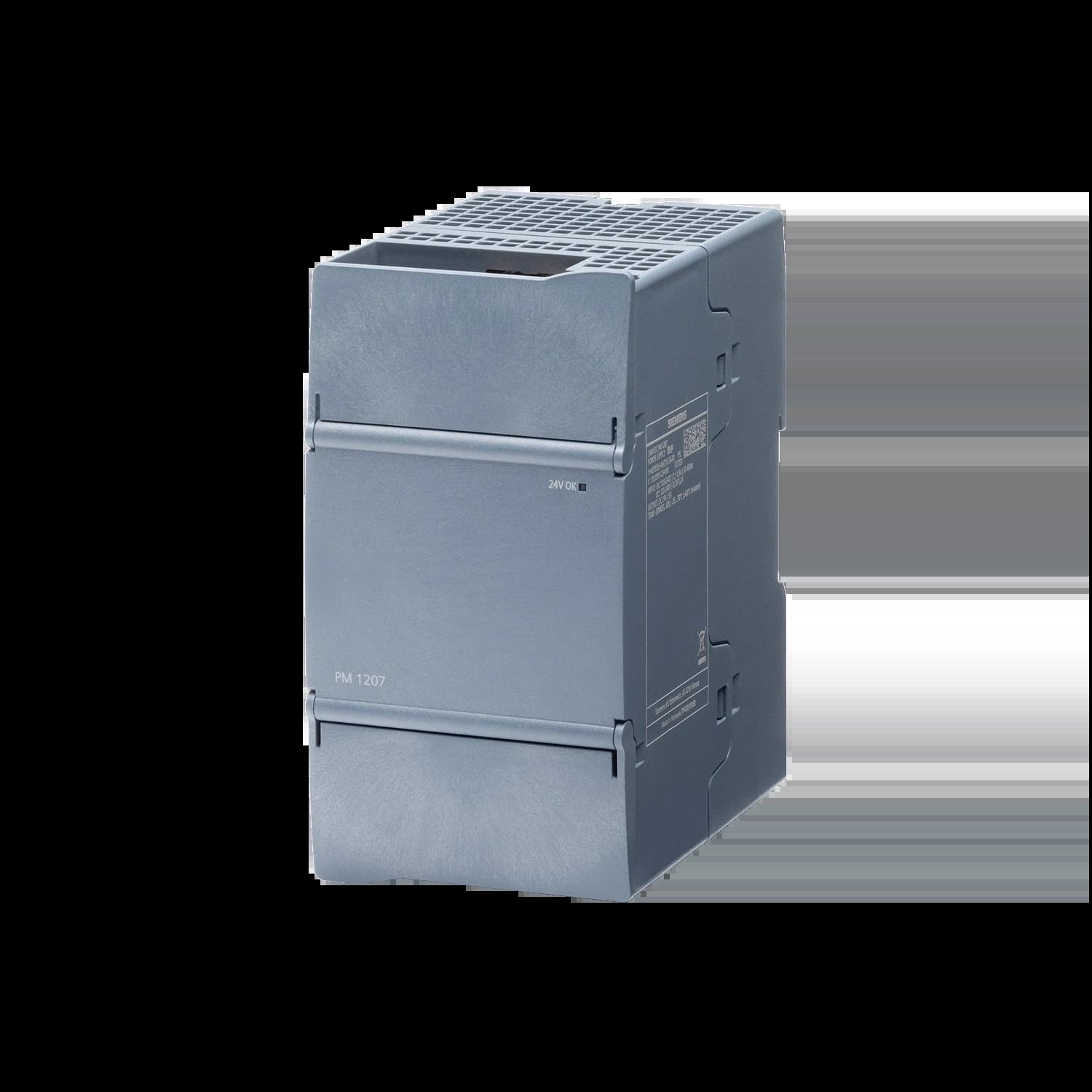

6EP3333-4SB00-3AX0 | Блок питания PM1207 24В, 5А
Мощность
120 Вт
Выходной ток
5 А
Питание
120В AC, 230В AC, 110В DC, 220В DC
Выходное напряжение
24В DC
Стабилизированный источник питания 24 В/5 А, вход 120–240 В AC/DC, с диагностическим интерфейсом. Для питания S7-1200 с возможностью диагностики.
Характеристики
Характеристика
Значение
Артикул
6EP3333-4SB00-3AX0
Модель
PM1207 24V/5A
Тип изделия
Стабилизированный блок питания в дизайне S7-1200 G2 с диагностическим интерфейсом
Входное напряжение (AC/DC)
120…240 В AC (85…264 В) / 120…240 В DC (99…275 В)
Частота сети (AC)
50/60 Гц (47…63 Гц)
Входной ток (ном.)
1,9 А (120 В AC) / 1,1 А (120 В DC) / 1,1 А (240 В AC) / 0,6 А (240 В DC)
Выходное напряжение (DC)
24 В (нерегулируемое, общая погрешность ±1,5%)
Выходной ток
5 А (до 6 А при +45°C; снижение 3%/К до +70°C)
Выходная мощность
120 Вт
КПД
88% (тип.)
Защита от КЗ
Да (характеристика постоянного тока, порог 5,5 А)
Защита от перенапряжения
< 33 В
Буферизация при пропадании питания
≥ 20 мс (при 120/240 В)
Параллельное включение
до 2 блоков
Диагностический интерфейс
Однонаправленный, передача данных в систему управления
Индикация
Зелёный светодиод "24 В OK"
Гальваническая развязка вход-выход
Да (SELV, ES1, DVC As)
Класс защиты
Class I
Степень защиты
IP20
Сертификация
CE, cULus, EAC, RCM, CB, DNV (судовая)
Температура окружающей среды при эксплуатации
-25 … +70 °C (горизонтальный монтаж) / -25 … +40 °C (вертикальный монтаж)
Монтаж
DIN-рейка 35 мм или настенный
Габариты (Ш × В × Г)
70 × 125 × 100 мм
Масса
≈ 0,45 кг
