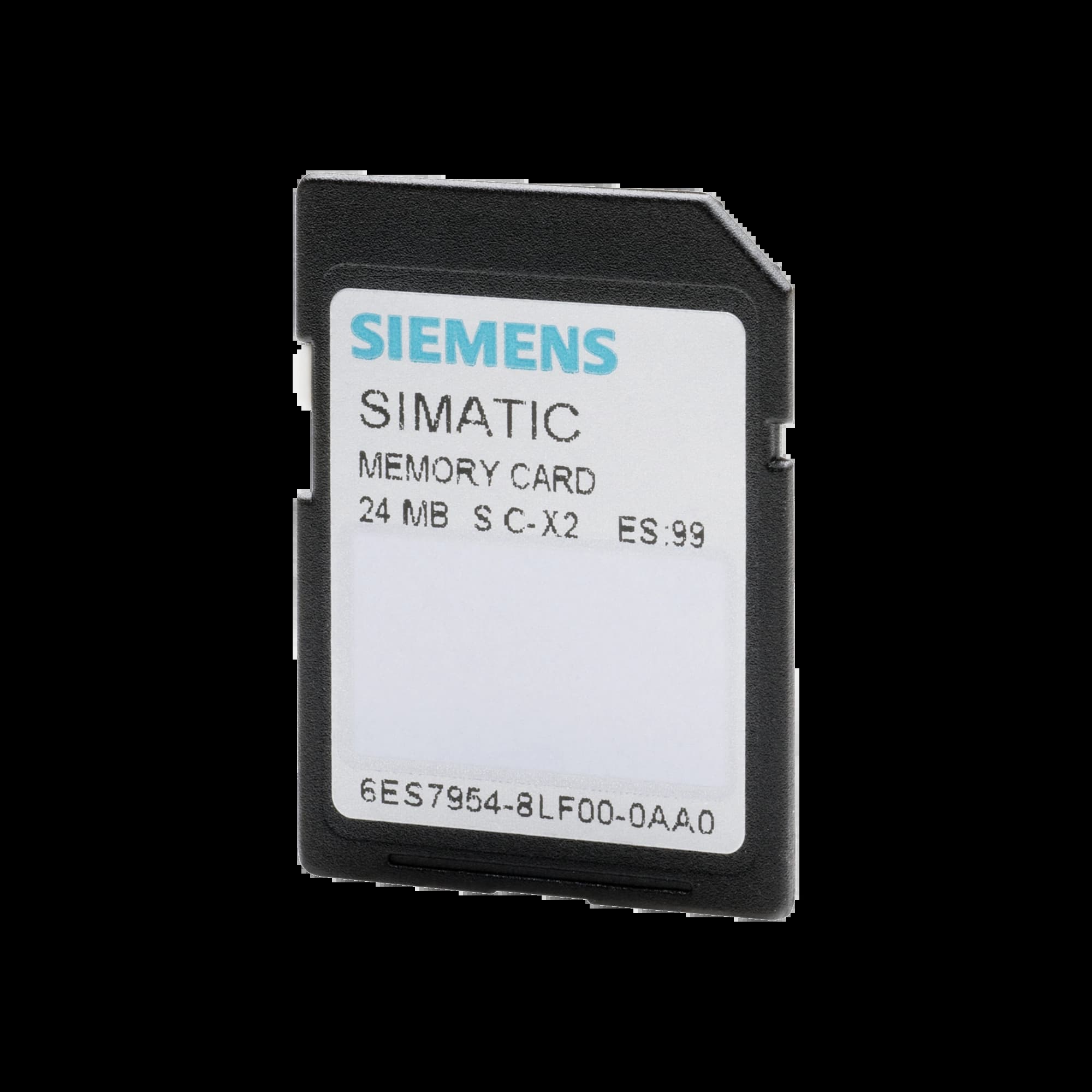

6ES7954-8LF04-0AA0 | Карта памяти SMC 24 МБ

Назначение SIMATIC Memory Card

Основное хранилище (Program card): В режиме "Program card" карта становится основным местом хранения проекта, а внутренняя память CPU используется как временная. При замене контроллера достаточно переставить карту, и оборудование продолжит работу без перезагрузки ПО. Работа CPU без карты в этом режиме невозможна.

Транспортировка проектов (Transfer card): Позволяет быстро скопировать программу в несколько контроллеров без использования компьютера.

Сервисные функции: С её помощью можно обновить прошивку CPU (для карт от 12 МБ) или сбросить забытый пароль.

Как использовать

Перед использованием обязательно выключите питание CPU или переведите его в режим STOP, так как установка карты в работающий контроллер вызовет его остановку.

Процедура: Откройте переднюю крышку CPU и вставьте карту в специальный слот до щелчка. Перед извлечением всегда переводите CPU в режим STOP.

Программирование: Тип карты (программная или транспортная) задаётся в среде TIA Portal. Нужно подключить карту к ПК через стандартный кардридер, найти её в разделе "Programmable logic controller (PLC) —> Card Reader/USB storage device", открыть свойства и выбрать нужный режим.

Предупреждение: Запрещено использовать стандартные средства Windows для форматирования карты — это сделает её непригодной для работы с контроллером Siemens.
