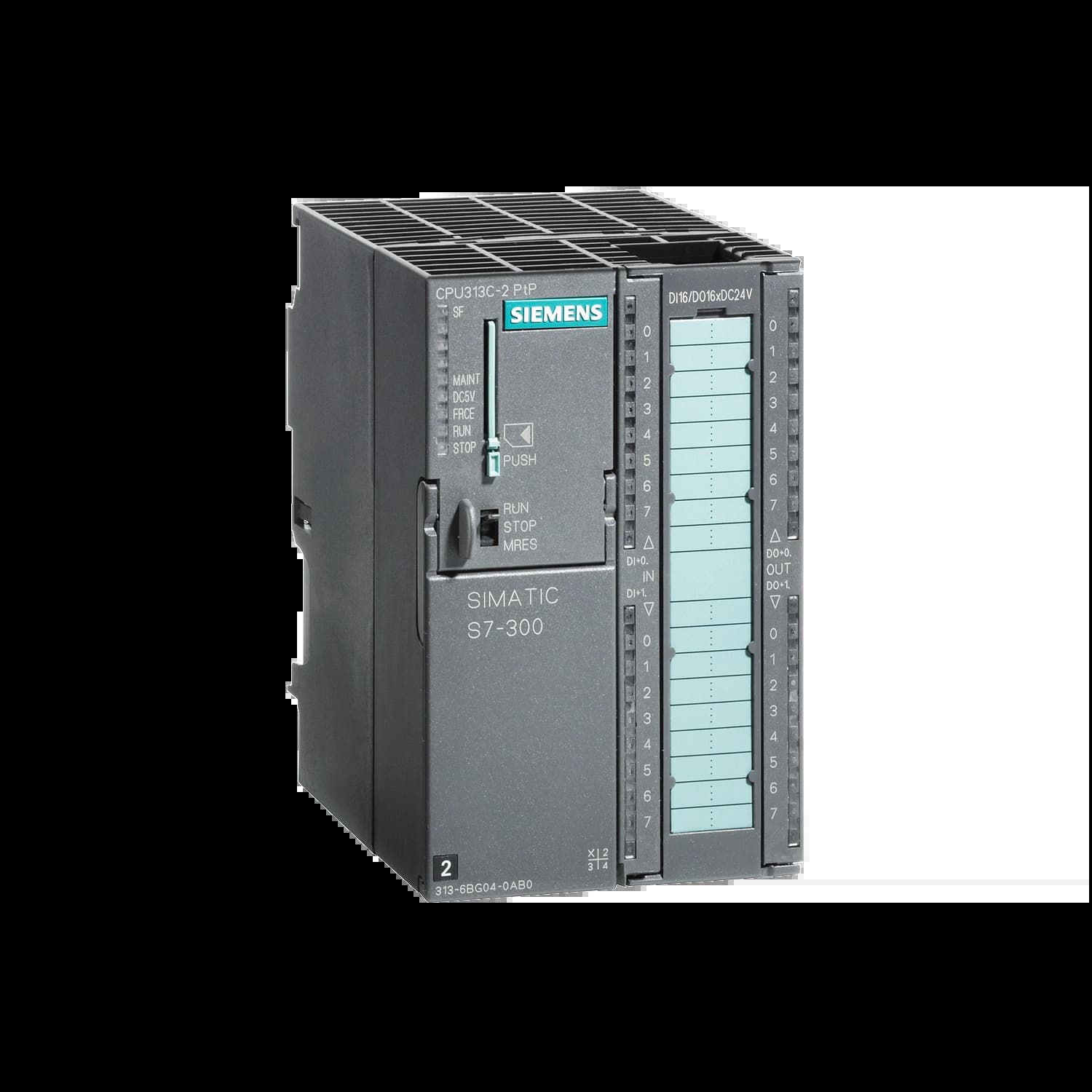

6ES7313-6BG04-0AB0_Simatic S7-300 Центральный процессор CPU 313C-2 PtP, 16DI/16DQ_1
6ES7313-6BG04-0AB0_Simatic S7-300 Центральный процессор CPU 313C-2 PtP, 16DI/16DQ_1
Исполнение:Компактный
Встроенные входы-выходы:32
Тип устройства
Процессоры CPU
Исполнение
Компактный
Питание
24В DC
Разрешение
30 кГц, 2.5 кГц
Дискретные входы
16 DI
Дискретные выходы
16 DO
Аналоговые входы
0 AI
Аналоговые выходы
0 AO
Поддерживаемые сигналы встроенных входов-выходов
ШИМ, Высокоскоростной счёт
Weight
0
SIMATIC S7-300 Головной модуль ПЛК «CPU 313C-2 PTP» с интерфейсом MPI, 16DI, 16DO, 3 быстрых счётчика 30 кГц, встр. интерфейс RS485, питание 24В DC, 128КБайт рабочей памяти, для работы необходимы фронтштекер 1x 40 пол. и карта памяти MMC
Цена по запросу
0
Доступен под заказ
Артикул:
6ES7313-6BG04-0AB0
Код товара:
CPU313C-2 PTP
Серия:
Производитель:

Характеристики

Характеристика
Значение
Модель
CPU 313C-2 PtP
Артикул
6ES7313-6BG04-0AB0
Габариты (Ш×В×Г)
80×125×130мм
Вес (прибл.)
500г
Номинальное напряжение питания
24В DC
Допустимый диапазон (DC)
19,2…28,8В DC
Потребление тока (ном.)
580мА
Потребление тока (холостой ход), тип.
110мА
Пусковой ток, тип.
5А
Потери мощности, тип.
9Вт
Рабочая память (встроенная)
128Кбайт
Загружаемая память (MMC)
Да; макс. 8Мбайт
Быстродействие: битовые операции, тип.
0,07мкс
Быстродействие: словные операции, тип.
0,15мкс
Быстродействие: плавающая точка, тип.
0,72мкс
Макс. количество элементов (DB, FC, FB)
1024
Макс. размер DB / FB / FC / OB
64Кбайт
Адресное пространство I/O: входы / выходы
1024 / 1024 байт
Цифровые каналы: входы / выходы
1008 / 1008 (все центральные)
Встроенные дискретные входы / выходы
16 DI / 16 DO (4 высокоскоростных DO)
Высокоскоростные счётчики
3 (30кГц)
Импульсные выходы
3 (ШИМ до 2,5кГц)
Блоков расширения, макс.
3
Интегрированные DP-мастера
Нет (через CP: 4)
Интерфейс 1
RS 485 (MPI), неизолированный; 187,5кбит/с
Интерфейс 2
RS 422/485 (PtP), изолированный; до 19,2кбит/с (38,4 полный дуплекс)
Протоколы PtP
3964(R), ASCII
Часы реального времени
Да; аппаратные, retentive, синхронизируемые
Резерв хода часов
6 недель при 40°C
Отклонение часов в сутки, макс.
10с (тип. 2с)
Температура эксплуатации
0…+60°C
Языки программирования
LAD, FBD, STL, SCL, CFC, GRAPH, HiGraph
