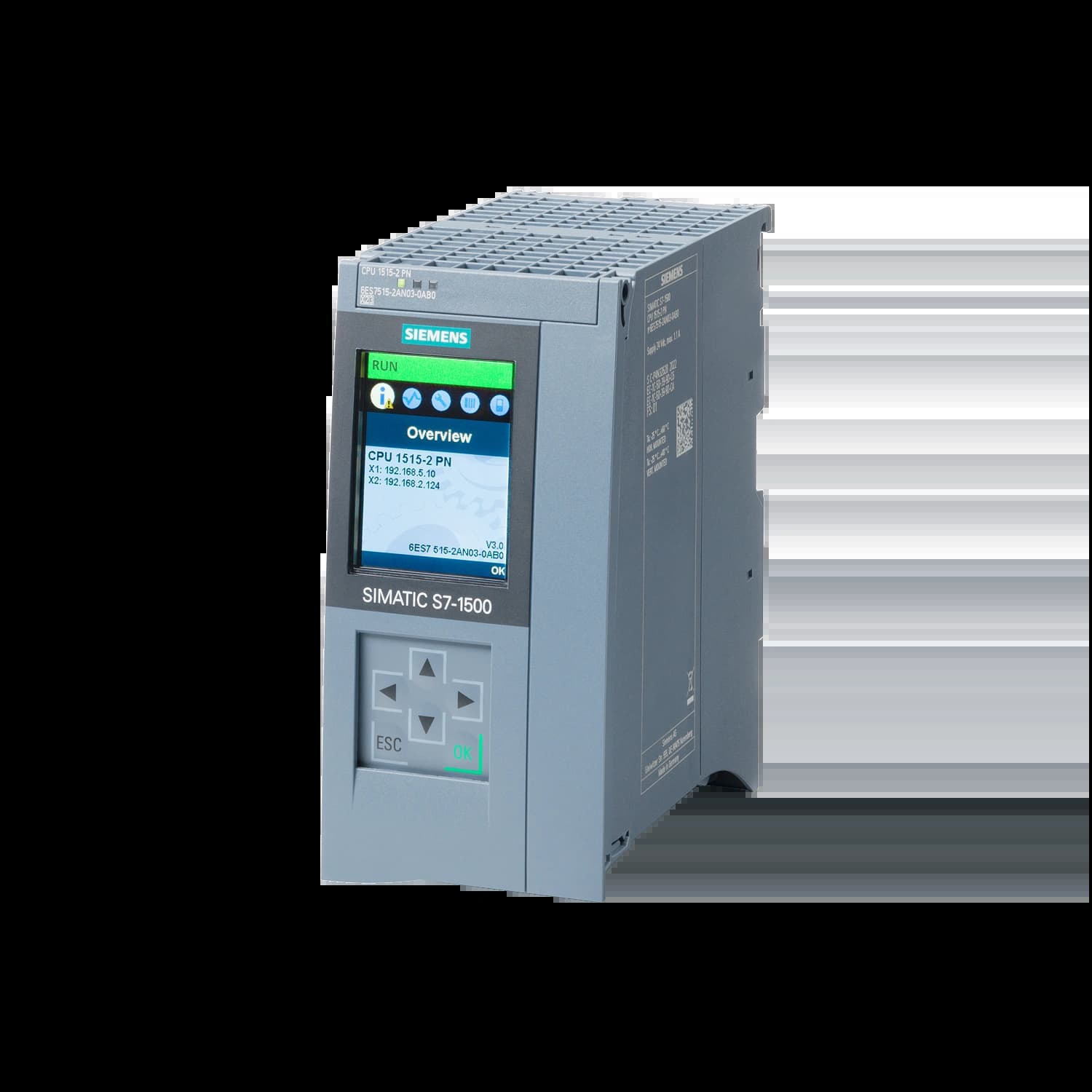

Simatic S7-1500 Центральный процессор CPU 1515-2 PN
Характеристики
Другие товары
Производительность и память
- Технологический ЦП с наносекундным временем отклика для быстрых процессов.
- Объем рабочей памяти до 3 МБ для программ пользователя и 1.5 МБ для данных.
- Собственное время выполнения бинарных операций от 2 нс.
- Поддержка языков программирования IEC 61131-3 (LAD, FBD, STL, SCL, GRAPH).
- Встроенный веб-сервер для диагностики и визуализации.
Коммуникации и интерфейсы
- Интегрированный PROFINET с 2- или 3-портовым коммутатором (IRT/RT, X1/X2/X3).
- Поддержка протоколов: PROFINET IO, PROFIBUS DP (через коммуникационный модуль), OPC UA (сервер и клиент).
- Возможность создания сетевой безопасности (файрволл, VLAN).
- До 512 подключений для коммуникаций.
Диагностика и отказоустойчивость
- Системная диагностика с функцией отображения топологии сети.
- TRACE для многоканальной записи переменных в реальном времени.
- Функции резервирования (в моделях CPU 151xH): аппаратное резервирование PROFINET, синхронная работа.
Безопасность и защита
- Защита кода (know-how protection) с шифрованием блоков.
- Защита от несанкционированного доступа (пароли на уровне чтения/записи/изменения).
- Встроенная безопасность (Security): активация через TIA Portal.
Технологические функции
- Функции Motion Control для управления серво- и шаговыми приводами.
- Расширенное ПИД-регулирование с функцией автонастройки.
- Прямая работа с аналоговыми и цифровыми модулями ввода/вывода.
4 типа центральных процессоров
Стандартные ЦП
Стандартные ЦП (серии 1511, 1513, 1515, 1516, 1517, 1518) обеспечивают базовую и высокую производительность для универсальных применений, с объемом рабочей памяти от 225 КБ до 3 МБ и поддержкой до 32 модулей ввода/вывода. Их ключевая особенность — интегрированный интерфейс PROFINET с двумя или тремя портами, выполняющими роль коммутатора.
Компактные
Компактные ЦП (1511C, 1512C) отличаются наличием встроенных каналов ввода/вывода: дискретных и аналоговых. Они оснащены интегрированными высокоскоростными счетчиками и выходами для непосредственного управления шаговыми двигателями, что позволяет создавать экономные решения для компактных станций без дополнительных модулей.
Технологические
Аппаратно-программная поддержка Motion Control по PROFIdrive для централизованного управления приводами. Встроенная функция расширенного ПИД-регулирования для до 32 независимых контуров с возможностью автонастройки. Прямая работа с сигналами специализированных датчиков: тензометрических, RTD и термопар через аналоговые модули.
Отказобезопасные
Для критически важных систем предназначены высокопроизводительные отказоустойчивые ЦП (1515H, 1517H). Их главная техническая особенность — аппаратное резервирование, включая синхронизацию по оптоволокну и резервирование интерфейса PROFINET. Эти процессоры имеют удвоенный объем памяти и предназначены для реализации задач с максимальными требованиями к надежности и времени отклика.
Расширение с помощью ET 200MP
Контроллеры S7‑1500 поддерживают подключение выносных стоек ввода‑вывода ET 200MP, которые устанавливаются в шкафу управления. Эти стойки не имеют собственного процессора и служат для увеличения количества входов и выходов, подключаясь к основному контроллеру по сети. Ключевое преимущество: они используют те же модули, что и сам S7‑1500. Это унифицирует складские запасы и избавляет от необходимости изучать новую периферию.
Интерфейсные модули для связи
Для соединения с контроллером в стойку устанавливается сменный интерфейсный модуль (IM). Самый распространённый — IM 155‑5 PN BA, работающий по PROFINET и способный обмениваться данными с одним или двумя контрллерами одновременно (Shared Device). Если требуется предельно быстрое управление (например, для сервоприводов), применяют IM 155‑5 PN ST с изохронным режимом IRT (цикл от 250 мкс), когда данные поступают строго в заданный момент. Для старых сетей есть версия с PROFIBUS (IM 155‑5 DP ST), а универсальный IM 155‑5 MF HF поддерживает не только PROFINET, но и EtherNet/IP с Modbus TCP, а также позволяет менять модули на ходу (hot‑swap).
Дополнительные возможности
К одному контроллеру S7‑1500 можно подключить до 30 модулей расширения в каждой стойке ET 200MP — этого хватает для большинства применений. Для ответственных производств предусмотрено резервирование (S2 redundancy) и безопасные модули с поддержкой PROFIsafe до уровня SIL3, например, для аварийной остановки. С активной шиной любой модуль заменяется без останова процесса. Встроенная диагностика каналов быстро сигнализирует об обрыве или коротком замыкании.
Смотрите также
Вопрос-ответ
Доставка по России — транспортной компанией «Деловые линии» или другой, можем обсудить при оформлении заказа. Можно заказать доставку до терминала или до адреса. Также доступен самовывоз из Екатеринбурга: ул. Академика Бардина, 28. Стоимость и сроки уточняйте у менеджера.
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
