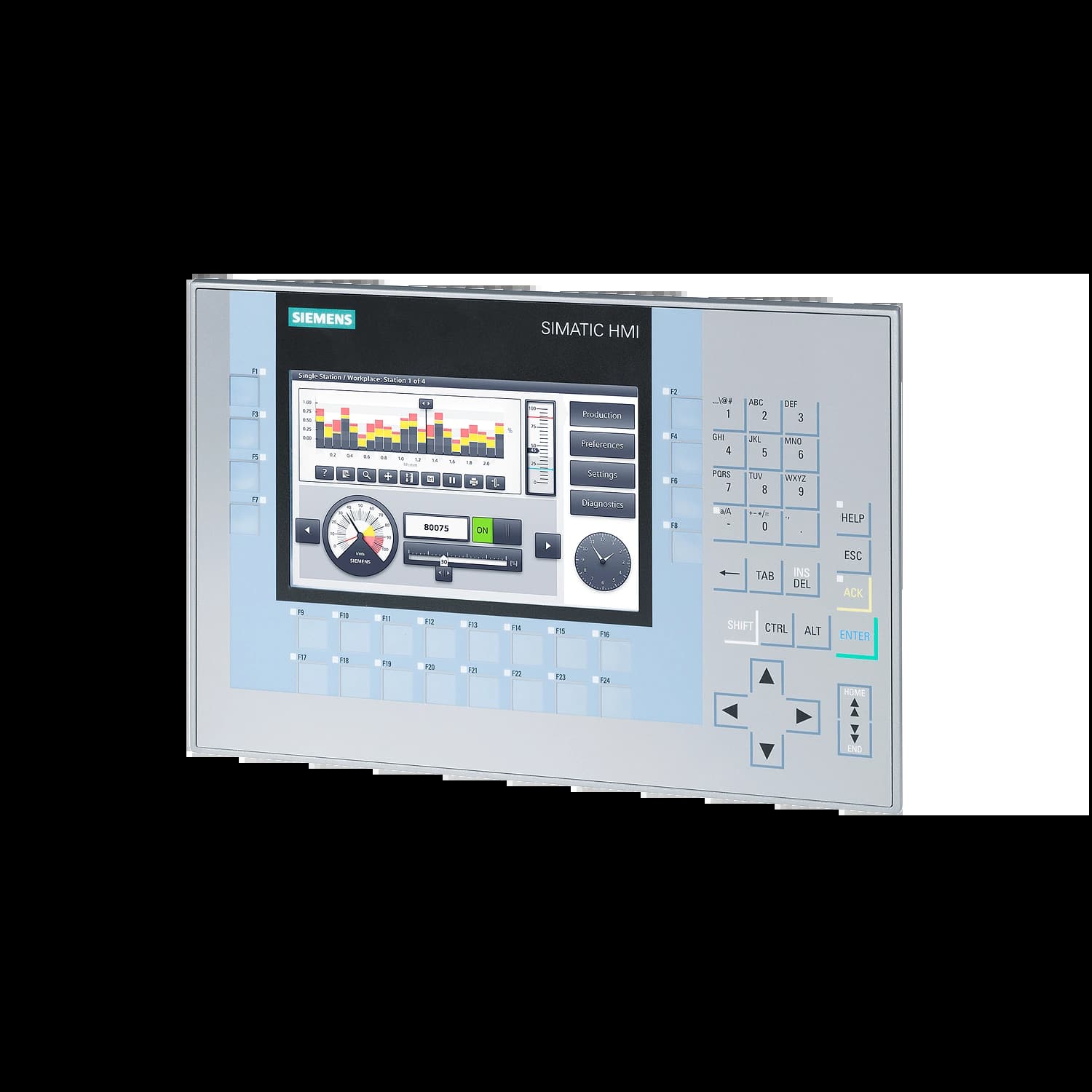

6AV2124-1GC01-0AX0 | Панель оператора KP700 Comfort
Исполнение:Стандартное
Питание
24В DC
Встроенные интерфейсы
Profibus DP, Profinet, Ethernet
SIMATIC KP700 Comfort — это панель оператора SIMATIC HMI серии Comfort с клавиатурным управлением, оснащенная 7-дюймовым широкоформатным TFT-дисплеем с поддержкой 16 миллионов цветов. Устройство оснащено интерфейсами PROFINET и MPI/PROFIBUS DP, имеет 12 МБ памяти пользователя, работает на базе Windows CE 6.0 и настраивается в WinCC Comfort V11.
125 523,62 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Серия:
Simatic, HMI Comfort Panel
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6AV2124-1GC01-0AX0
Модель
KP700 Comfort
Тип изделия
Панель оператора Comfort с кнопочным управлением
Статус
Phase Out Announce (снят с производства)
Дисплей
7" широкоформатный TFT (800 × 480 пикселей), 16,7 млн цветов
Подсветка
Светодиодная, регулируемая (0…100%), ресурс 80 000 ч
Управление
Кнопочное (24 функциональные клавиши со светодиодами, системные клавиши, цифровая и буквенно-цифровая клавиатура)
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток
0,5 А (ном.)
Потребляемая мощность
12 Вт (тип.)
Процессор
X86
Операционная система
Windows CE 6.0
Интерфейсы
1 × Ethernet (RJ45, 2 порта со встроенным коммутатором), 1 × RS485/422, 2 × USB 2.0 (тип A + Mini-B), 2 × слот SD
Протоколы
PROFINET (включая IRT, MRP), PROFIBUS, MPI, EtherNet/IP, MODBUS TCP/IP, OPC UA (клиент/сервер)
Память для пользовательских данных
12 Мбайт
Количество переменных / экранов
2048 / 500
Количество сообщений (битовых / аналоговых)
4000 / 200
Количество рецептов
300 (по 500 записей данных, до 1000 записей на рецепт)
Архивирование
50 архивов, до 20 000 записей на архив
Часы реального времени
Да (аппаратные, энергонезависимые, синхронизируемые)
Встроенный динамик
Да
Степень защиты спереди / сзади
IP65 / IP20 (NEMA 4/4x спереди)
Материал передней панели
Алюминий
Взрывозащита
ATEX Zone 2/22, IECEx Zone 2/22, cULus Class I Zone 2/Div. 2, FM Class I Div. 2
Судовые сертификаты
GL, ABS, BV, DNV, LRS, NK
Монтаж
Передняя панель (только горизонтально, наклон до 35°)
Габариты передней панели (Ш × В)
308 × 204 мм
Вырез в панели (Ш × В)
282 × 178 мм
Монтажная глубина
63 мм
Температура окружающей среды при эксплуатации
0 … +50 °C (горизонтально) / 0 … +40 °C (вертикально, портретный режим)
Масса
≈ 2,2 кг
HMI Comfort Panels
Серия Comfort превосходит базовую версию благодаря современному процессору ARM Cortex-A9 с частотой до 1,4 ГГц и 1 ГБ оперативной памяти. Панели этой серии поддерживают продвинутую графику, включая анимацию, 3D-визуализацию и воспроизведение видео в форматах MP4 и AVI (например, для технических инструкций). Дополнительные возможности включают встроенный веб-сервер для удалённого доступа и интеграцию с ERP/MES-системами.
В время написания это текста серия Comfort заменяется серией Unified Comfort. Unified превосходит своего предшественника более мощным процессором, поддержкой 4K и дополненной реальности. Новая серия совместима с TIA Portal, WinCC Unified и Siemens Industrial Edge, оснащена веб-сервером и REST API для интеграции с ERP/MES/IIoT, например - MindSphere.
