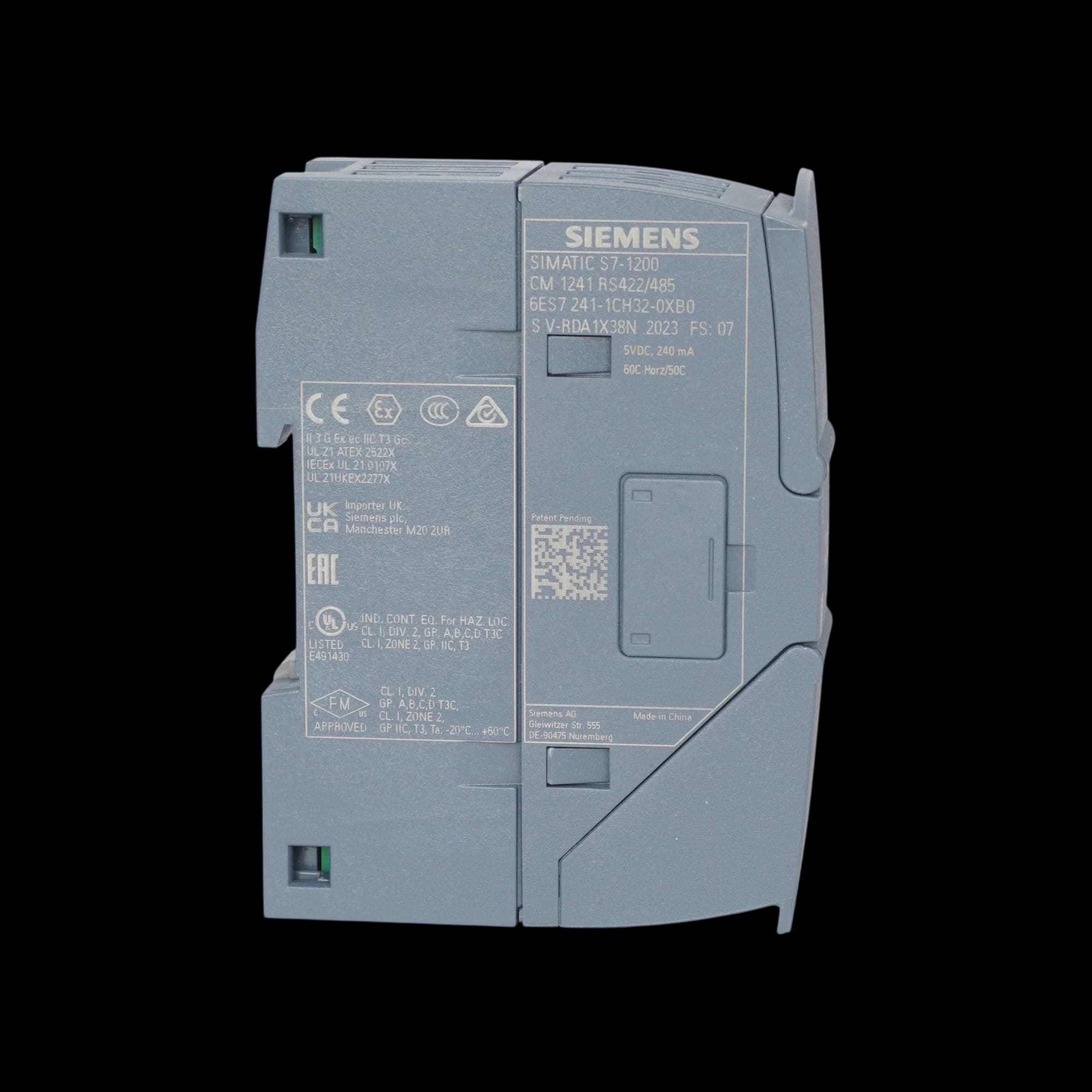

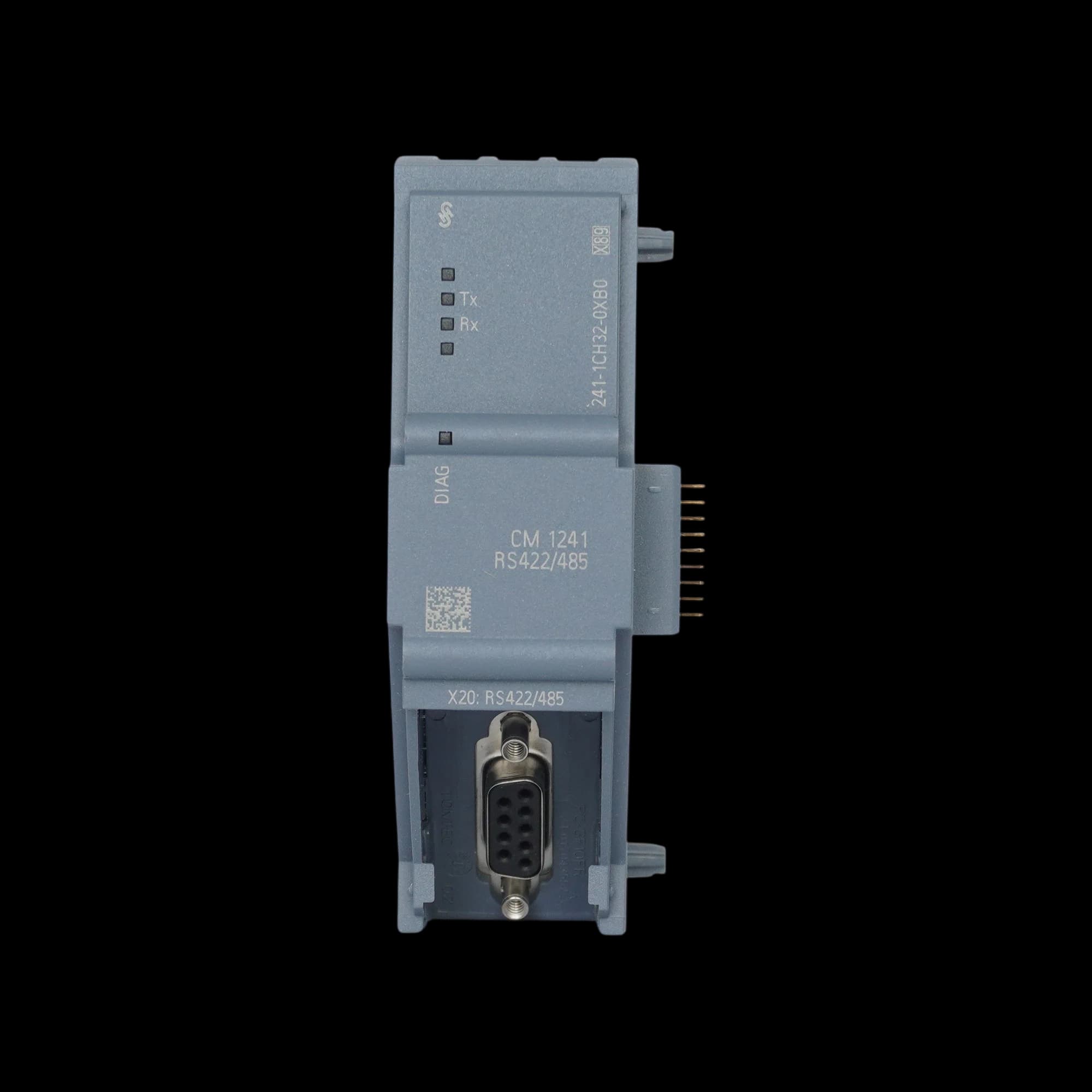

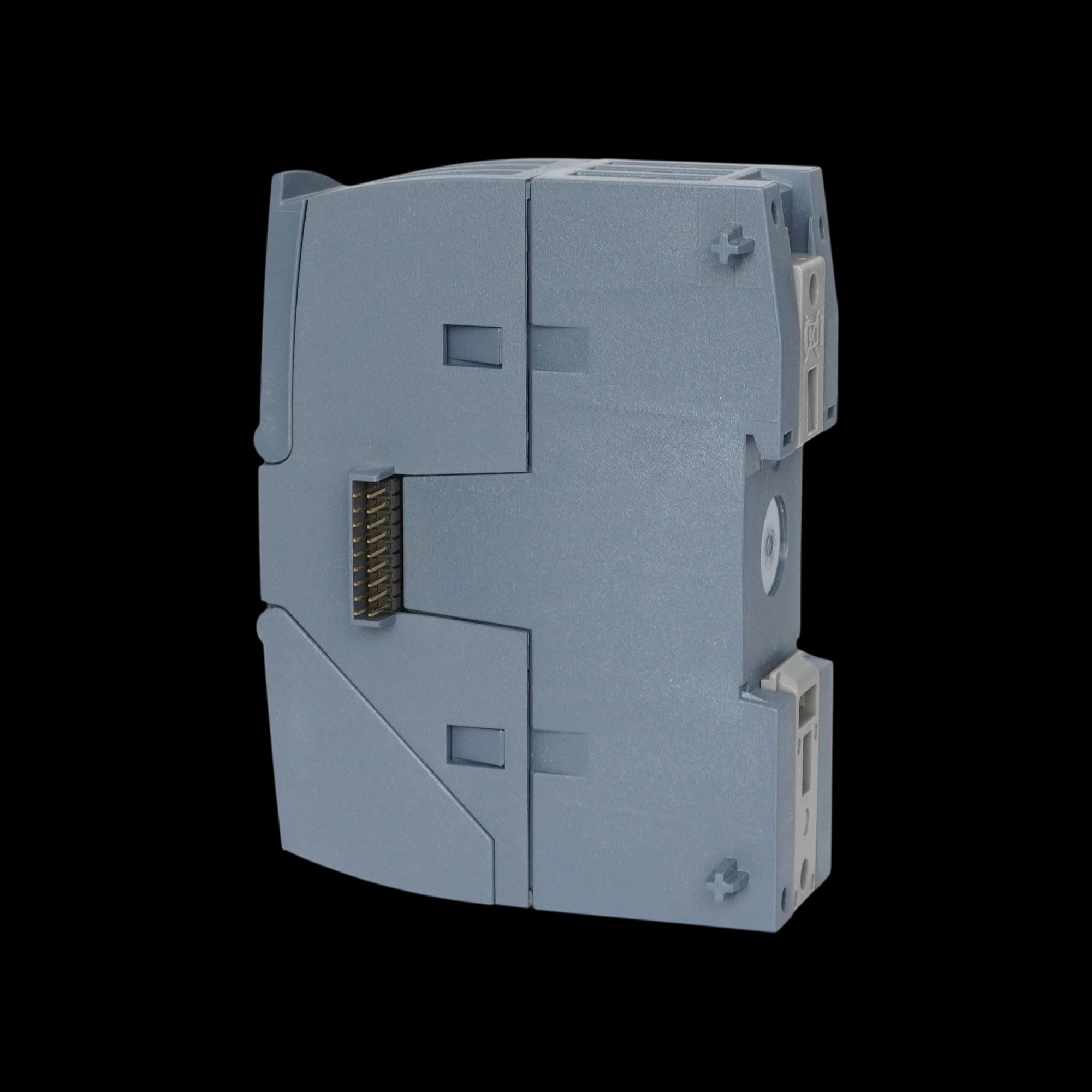

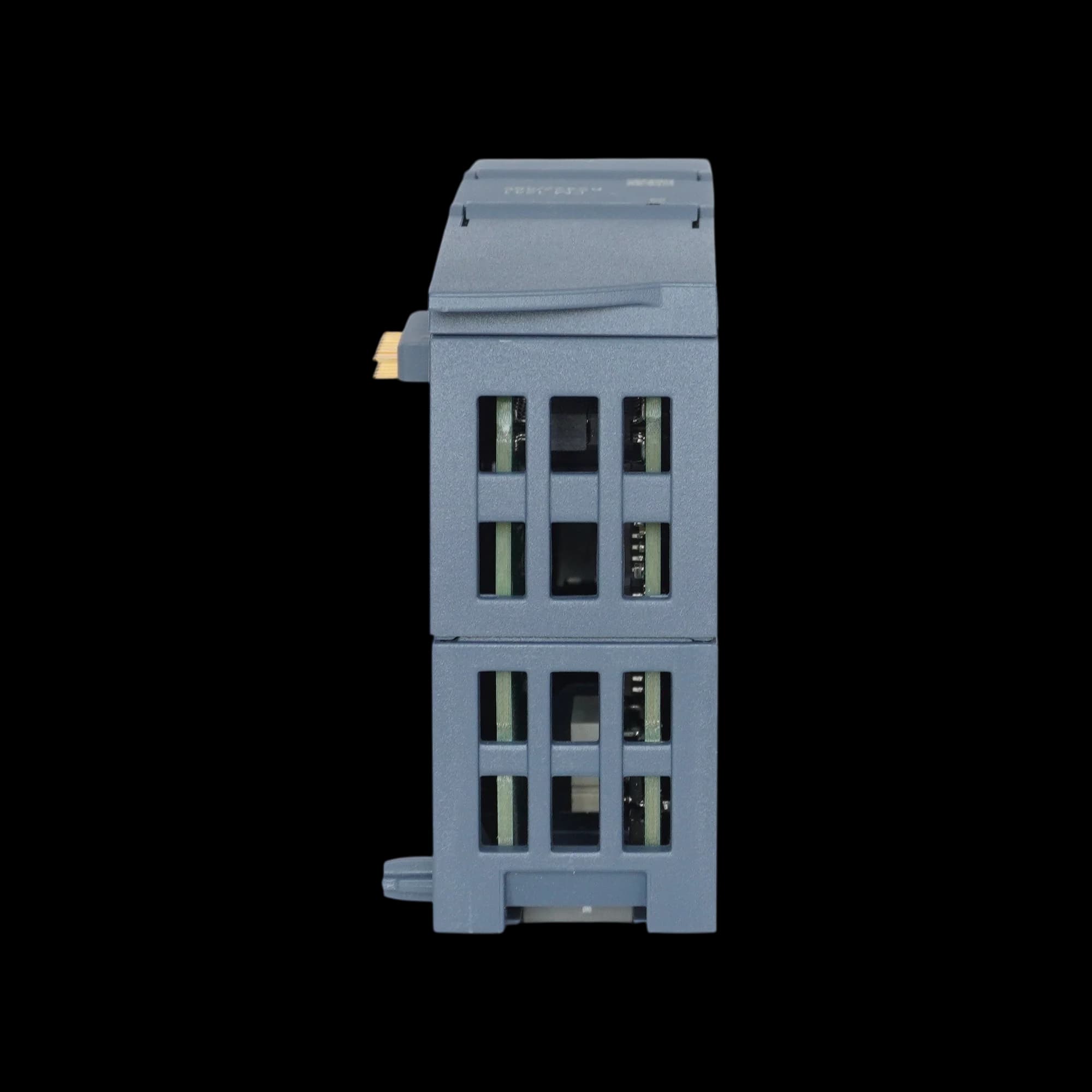

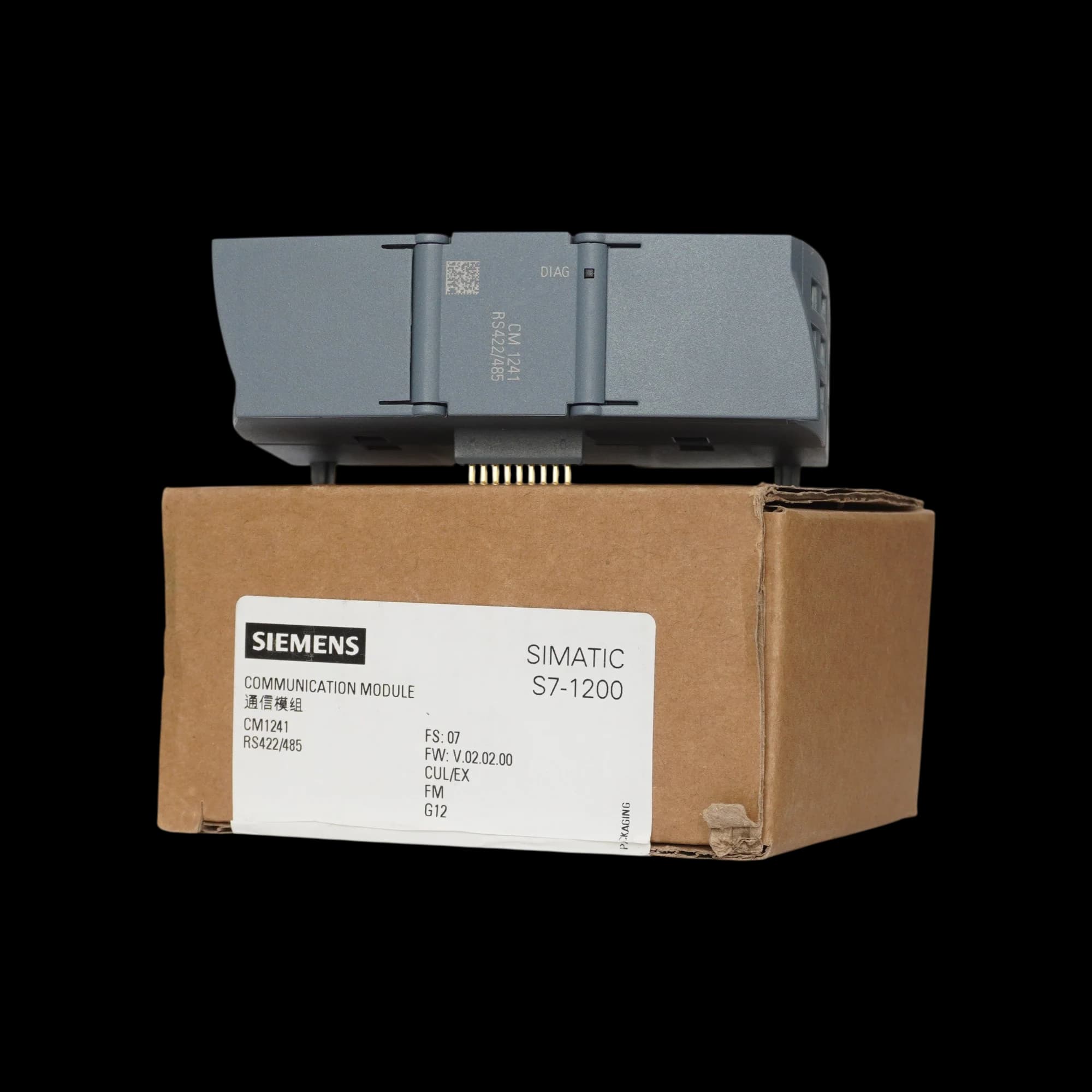

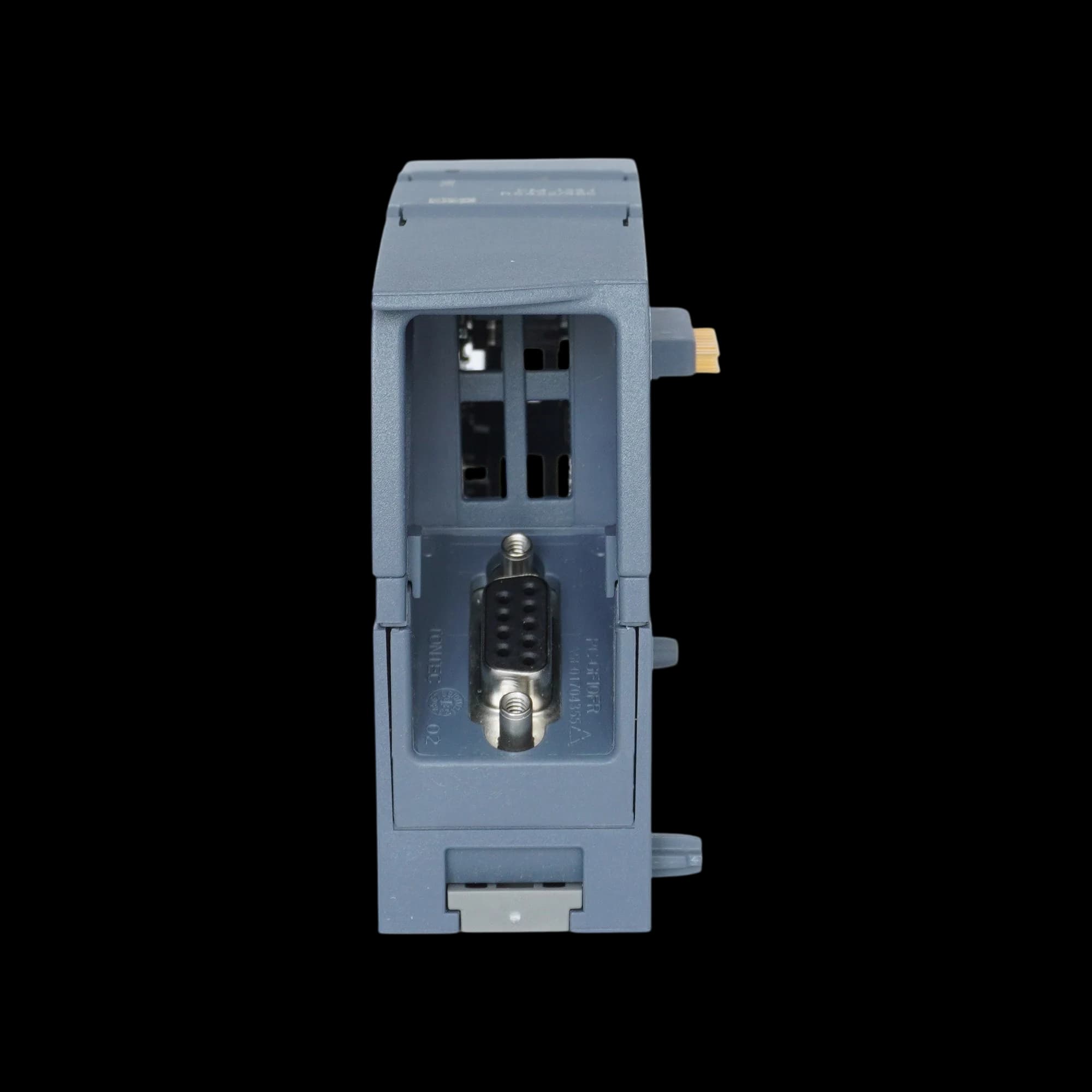

6ES7241-1CH32-0XB0 | Коммуникационный модуль CM 1241 RS 422 / 485
Характеристики
Практическое применение
Модуль CM 1241 RS 422 / 485 (артикул 6ES7241-1CH32-0XB0) открывает контроллерам SIMATIC S7-1200 доступ к классическим промышленным сетям на полевом уровне. Чаще всего его используют для интеграции ПЛК с преобразователями частоты, устройствами плавного пуска, датчиками температуры, сервоприводами и расходомерами с использованием популярного протокола Modbus RTU (модуль может выступать как Master или Slave). Также благодаря поддержке режима Freeport (свободно программируемый порт), устройство позволяет обмениваться нестандартными ASCII-сообщениями. Это делает его незаменимым при подключении сканеров штрих-кодов, RFID-считывателей, весовых терминалов и специализированных промышленных принтеров.
Настройка и программирование
Вся аппаратная конфигурация модуля выполняется в среде разработки TIA Portal. После добавления CM 1241 в конфигурацию оборудования (модуль устанавливается на DIN-рейку слева от процессора), инженер задает базовые параметры сети: скорость передачи (baud rate), контроль четности и количество стоповых битов. Для программного обмена данными используются встроенные функциональные блоки: например, MB_COMM_LOAD и MB_MASTER / MB_SLAVE для работы с протоколом Modbus, либо Send_PtP и Receive_PtP для обмена «точка-точка».
На практике данные, собранные через этот модуль, контроллер S7-1200 часто передает дальше на верхний уровень диспетчеризации (через встроенный порт PROFINET/Ethernet). В рамках комплексной настройки таких объектов инженерам приходится настраивать и маршрутизацию: от конфигурации локальных промышленных роутеров до организации удаленного доступа на сложных объектах посредством современных спутниковых систем связи.
Аппаратная и программная совместимость
В аппаратном плане модуль полностью совместим со всеми центральными процессорами линейки S7-1200 (к одному CPU можно подключить до трех коммуникационных модулей CM 1241). Однако при пусконаладке оборудования по RS-485 инженерам часто приходится использовать сторонние утилиты от производителей подключаемых датчиков или весовых терминалов для их предварительной параметризации.
Смотрите также
Вопрос-ответ
Доставка по России — транспортной компанией «Деловые линии» или другой, можем обсудить при оформлении заказа. Можно заказать доставку до терминала или до адреса. Также доступен самовывоз из Екатеринбурга: ул. Академика Бардина, 28. Стоимость и сроки уточняйте у менеджера.
Физические лица могут вернуть товар надлежащего качества в течение 7 дней, если он не был в употреблении и сохранена упаковка, обратная пересылка — за счёт клиента. Для юридических лиц по договору возврат возможен только для товаров, которые есть на нашем складе; товары, заказанные со склада поставщика, возврату не подлежат (кроме брака — брак принимается в любом случае). Оформление возврата — через обращение к нам с указанием номера заказа и причины.
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
