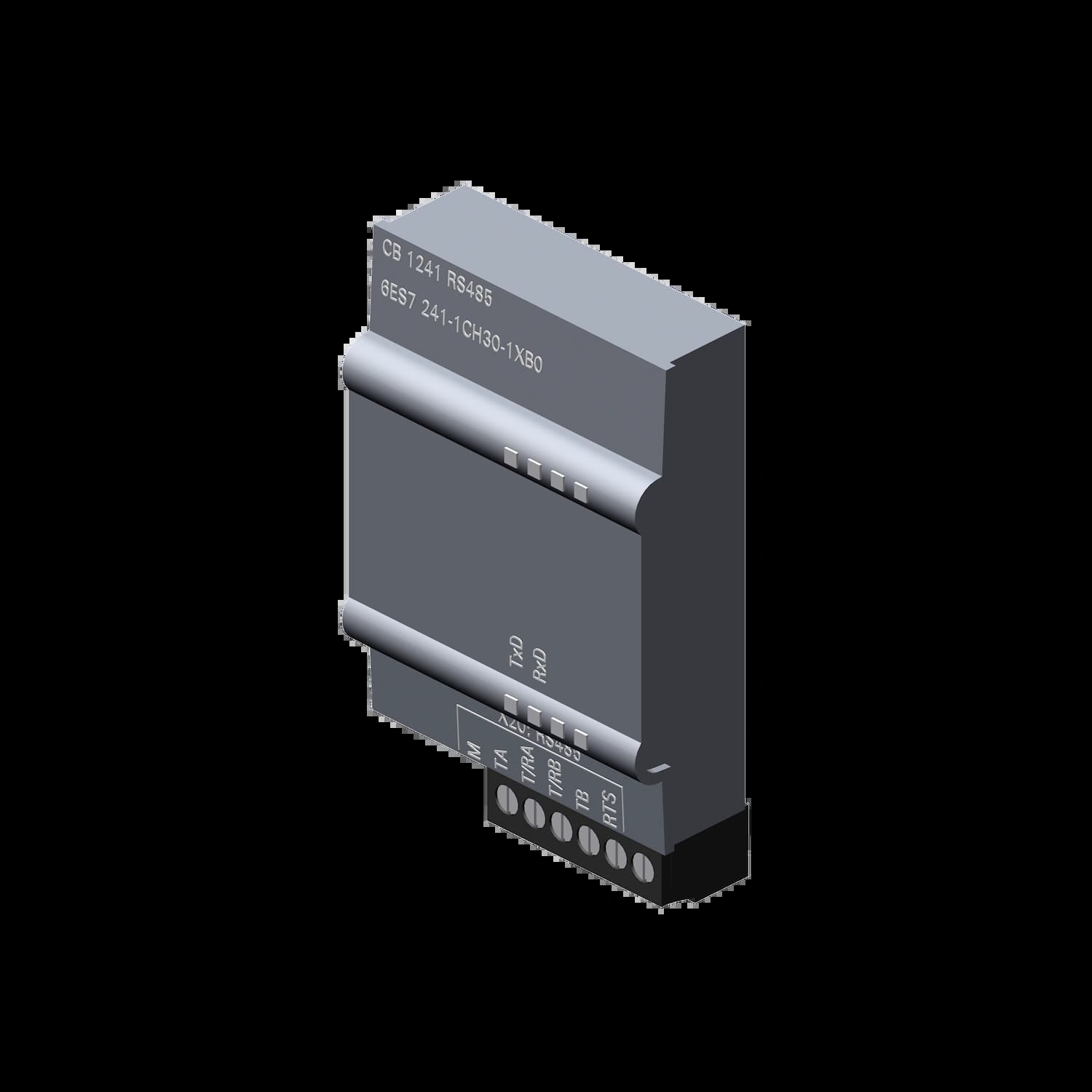

6ES7241-1CH30-1XB0 | Коммуникационная плата CB 1241 RS 485

Практическое применение

Коммуникационная плата CB 1241 RS 485 (артикул `6ES7241-1CH30-1XB0`) открывает контроллерам SIMATIC S7-1200 доступ к классическим промышленным сетям на полевом уровне, не увеличивая при этом габариты системы автоматизации. Чаще всего ее используют для интеграции ПЛК с преобразователями частоты, устройствами плавного пуска, датчиками температуры, сервоприводами и расходомерами с использованием популярного протокола Modbus RTU (плата может выступать как Master или Slave). Также благодаря поддержке режима Freeport (свободно программируемый порт), устройство позволяет обмениваться нестандартными ASCII-сообщениями. Это делает его незаменимым при подключении сканеров штрих-кодов, RFID-считывателей, весовых терминалов и специализированных промышленных принтеров в условиях жестко ограниченного пространства в электрическом шкафу.

Настройка и программирование

Вся аппаратная конфигурация коммуникационной платы выполняется в среде разработки TIA Portal. После добавления CB 1241 в конфигурацию оборудования (плата устанавливается непосредственно в специальный слот на лицевой панели процессора, экономя место на DIN-рейке), инженер задает базовые параметры сети: скорость передачи (baud rate), контроль четности и количество стоповых битов. Физическое подключение к линии связи осуществляется через удобную клеммную колодку. Для программного обмена данными используются встроенные функциональные блоки: например, `MB_COMM_LOAD` и `MB_MASTER` / `MB_SLAVE` для работы с протоколом Modbus, либо `Send_PtP` и `Receive_PtP` для обмена «точка-точка».

На практике данные, собранные через эту плату, контроллер S7-1200 часто передает дальше на верхний уровень диспетчеризации (через встроенный порт PROFINET/Ethernet). В рамках комплексной настройки таких объектов инженерам приходится настраивать и маршрутизацию: от конфигурации локальных промышленных роутеров до организации удаленного доступа на сложных объектах посредством современных спутниковых систем связи.

Аппаратная и программная совместимость

В аппаратном плане плата полностью совместима со всеми центральными процессорами линейки S7-1200, имеющими соответствующий разъем на фронтальной части. Важное отличие от модулей расширения состоит в том, что к одному CPU можно подключить только одну коммуникационную плату CB 1241. Однако при пусконаладке оборудования по RS-485 инженерам часто приходится использовать сторонние утилиты от производителей подключаемых датчиков или весовых терминалов для их предварительной параметризации.
