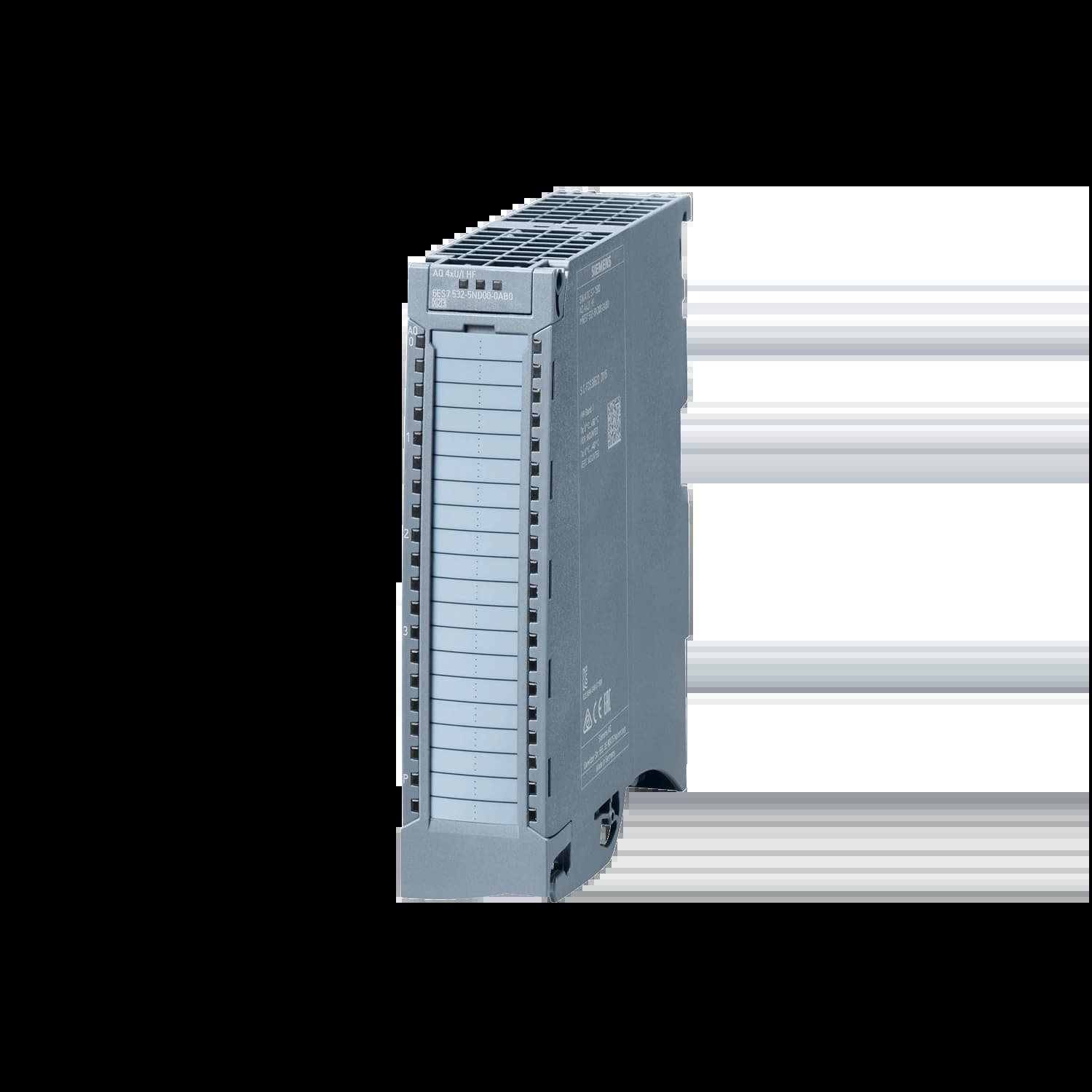

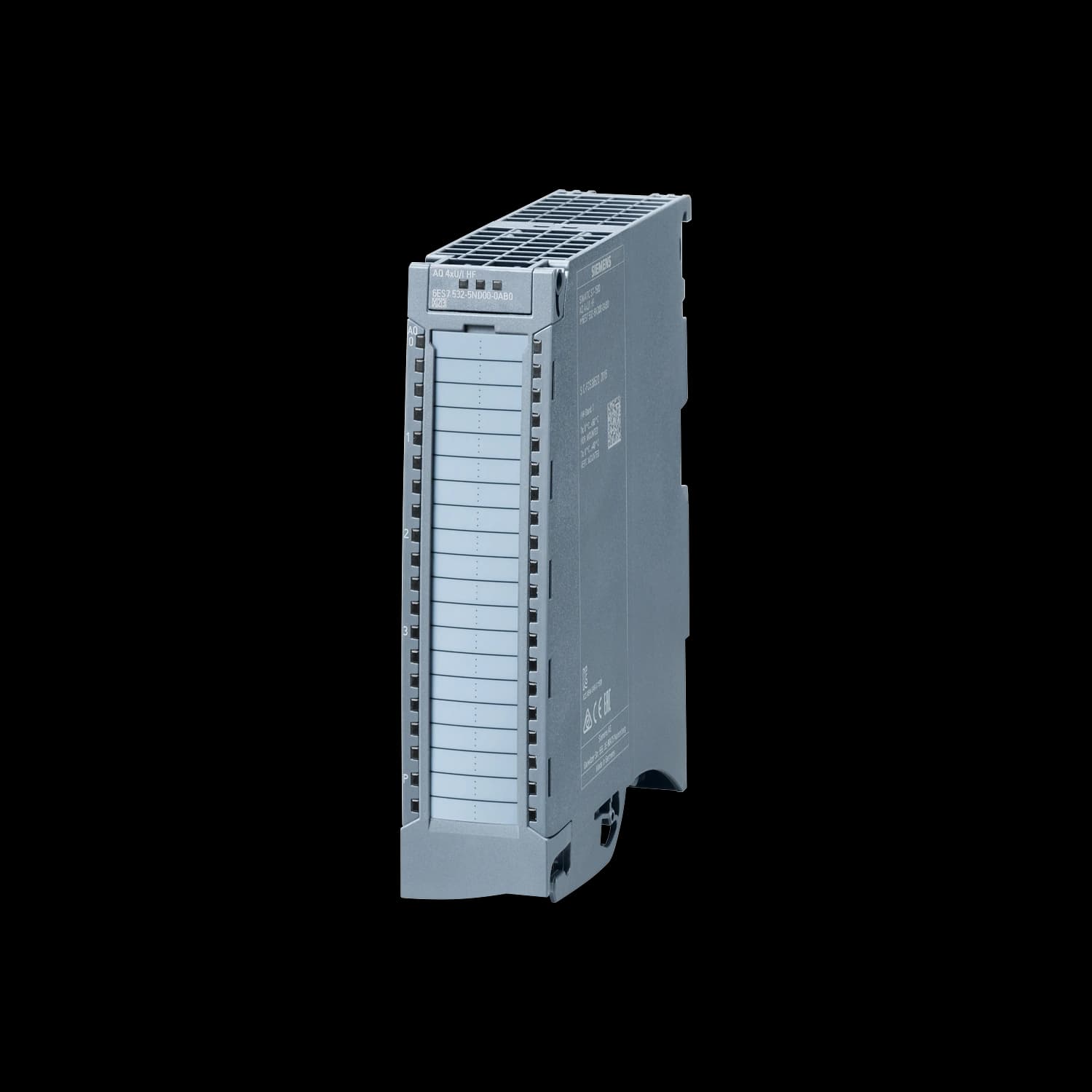

6ES7532-5ND00-0AB0 | Модуль вывода SМ 532 AQ4xU/I HF, 35 мм
Характеристики
Другие товары
О модулях расширения S7-1500
Модули ввода-вывода S7-1500 устанавливаются на фирменную алюминиевую профильную шину справа от головного модуля и фиксируются одним винтом, а связь между ними идет через тыльные U-образные коннекторы, которые поставляются в комплекте с каждым модулем. Питание внутренней логики модулей осуществляется по системной шине через эти же U-коннекторы, тогда как для питания внешних цепей датчиков и нагрузок (обычно 24 В постоянного тока) необходимо подключать отдельную линию питания к соответствующим клеммам на фронтшекере самого модуля. При проектировании и сборке шкафа важно учесть три детали: стандартизованные 40-полюсные фронтштекеры не входят в комплект поставки и для модулей шириной 35 мм заказываются отдельно; для аналоговых модулей закладывайте в спецификацию экранирующий комплект (Shield connection set) для защиты от помех, а незадействованные аналоговые каналы отключайте в настройках TIA Portal или закорачивайте физически, иначе система выдаст ошибку обрыва провода. Обязательно уточняйте поддерживаемые типы сигналов и режимы работы в мануале конкретного модуля (например, поддержку MSI/MSO, оверсэмплинга или изохронного режима), так как их доступность сильно зависит от заказного номера и класса модуля (BA, ST, HF, HS).
4 класса модулей рассширения
BA — Basic
Бюджетные модули без поддержки расширенных диагностических функций и других премиальных возможностей. Идеальны для простых задач, где важна минимальная стоимость.
ST — Standard
Стандартные модули с полным набором функций, включая диагностику (обрыв провода, короткое замыкание, перегрузка) и возможность смены модуля "на горячую" (во время работы системы).
HF — High Feature
Имеют более высокую плотность каналов, лучшее время реакции и более точные характеристики (например, для измерительных задач). Часто поддерживают синхронизацию по времени.
HS — High Speed
Высокоскоростные модули. Предназначены для задач, требующих сверхбыстрого времени отклика, таких как управление движением, счет импульсов или быстрое управление клапанами.
Специальные обозначения дискретных модулей
SRC — Source
Нестандартный модуль с NPN структурой транзизистора на дискретном входе
SNK — Sinking
Нестандартный модуль с NPN структурой транзизистора на дискретном выходе
UC — Universal Capability
Модули, работающие от переменного напряжения (AC), обычно 120 / 230В. Предназначены для прямого подключения к сети без дополнительных преобразований
TRIAC — симистор
Симметричный тиристор на выходе — электронный силовой ключ для управления переменным током
Специальные обозначения аналоговых модулей
I / U — Ток / Напряжение
U — Измеряет аналоговый сигнал напряжения: 0-5 В и другие.
I — Измеряет аналоговый сигнал тока: 4-20 мА и другие.
R — Resistance
Модуль измеряет сопротивление подключаемого датчика (измерение положения, деформации или просто сопротивления). В отличие от RTD, не преобразует сопративление в температуру.
RTD — Resistance Temperature Detector
Модуль подключается непосредственно к термосопротивлениям, таким как Pt100, Pt200, Pt1000, Ni100 и др., и преобразует их сопротивление в значение температуры.
TC — Thermocouple
Модуль подключается непосредственно к термопарам различных типов (например, J, K, L, N) и измеряет возникающую в них термо-ЭДС для определения температуры.
Смотрите также
Вопрос-ответ
Доставка по России — транспортной компанией «Деловые линии» или другой, можем обсудить при оформлении заказа. Можно заказать доставку до терминала или до адреса. Также доступен самовывоз из Екатеринбурга: ул. Академика Бардина, 28. Стоимость и сроки уточняйте у менеджера.
Физические лица могут вернуть товар надлежащего качества в течение 7 дней, если он не был в употреблении и сохранена упаковка, обратная пересылка — за счёт клиента. Для юридических лиц по договору возврат возможен только для товаров, которые есть на нашем складе; товары, заказанные со склада поставщика, возврату не подлежат (кроме брака — брак принимается в любом случае). Оформление возврата — через обращение к нам с указанием номера заказа и причины.
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
