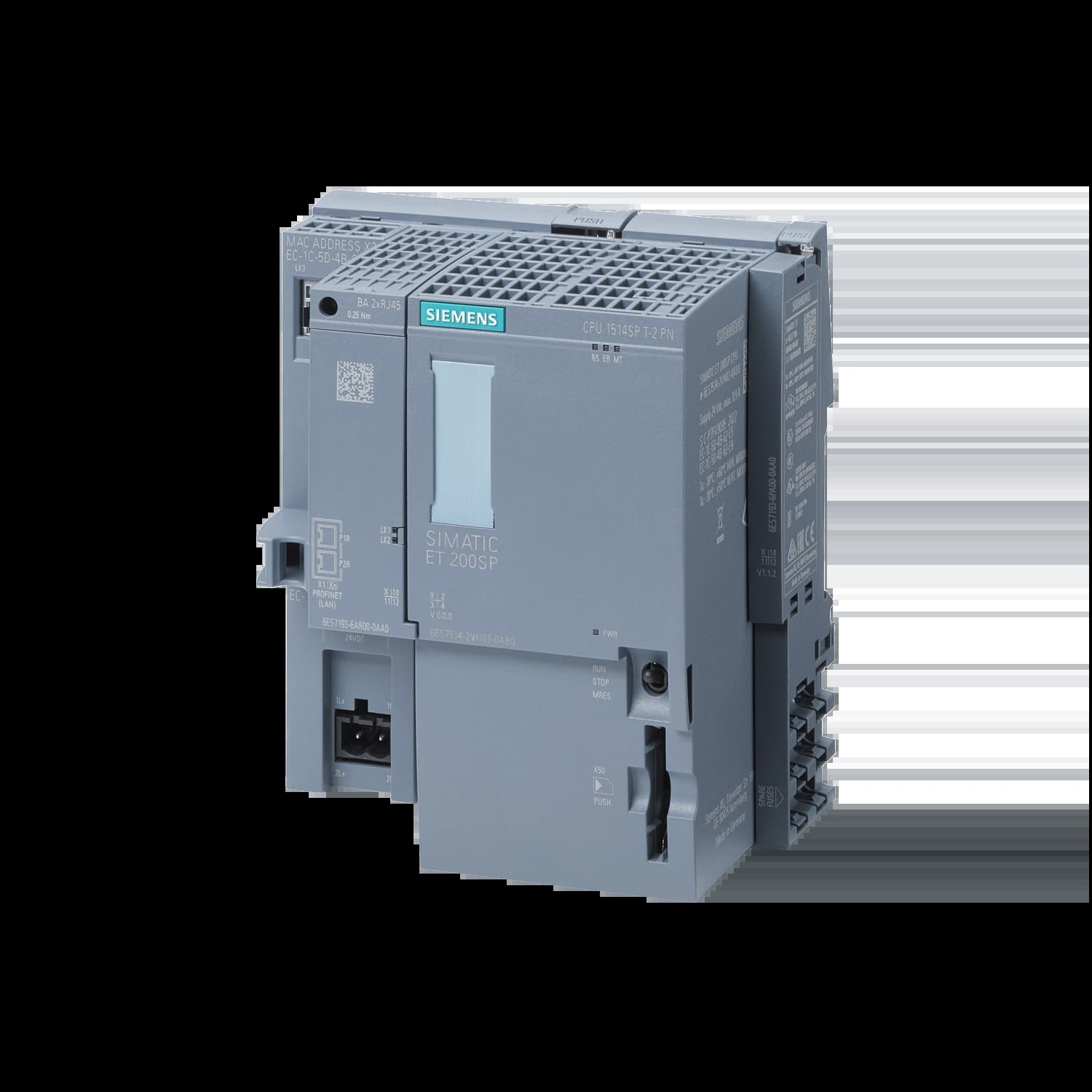

Simatic ET 200SP Центральный процессор CPU 1512SP-1 PN
Распределённые контроллеры ET 200SP
Идеальны для серийного машиностроения, поскольку монтируются непосредственно на оборудовании. Их подключение к центральному щиту управления через PROFINET позволяет перенести интеллектуальные функции на отдельные станции, повышая отказоустойчивость производства: авария на одном участке не требует остановки всей линии, что значительно увеличивает общую доступность предприятия.

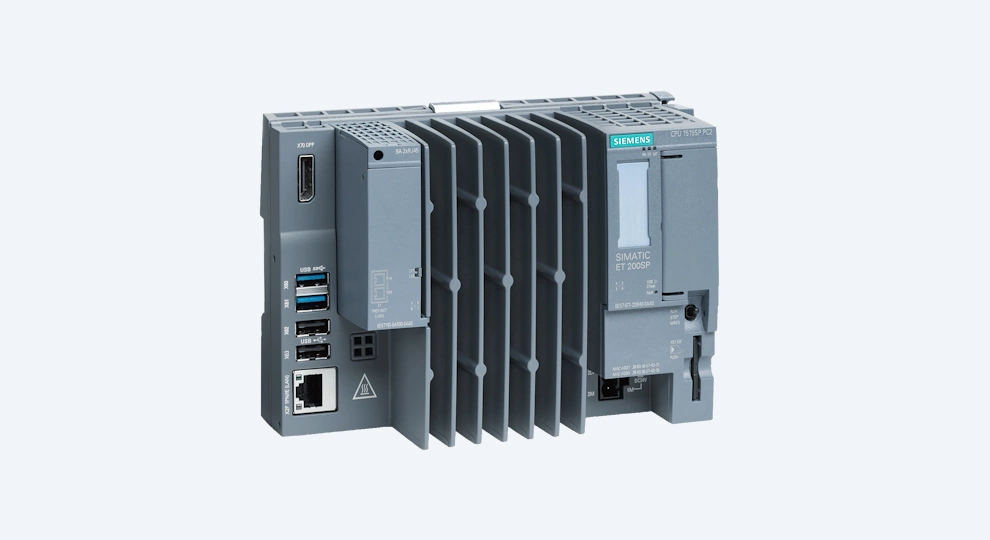

Контроллеры с открытой архитектурой
ET 200SP Open Controllers — это компактное устройство, объединяющее функции программного контроллера на базе ПК с визуализацией, приложениями Windows и центральным интерфейсом ввода-вывода

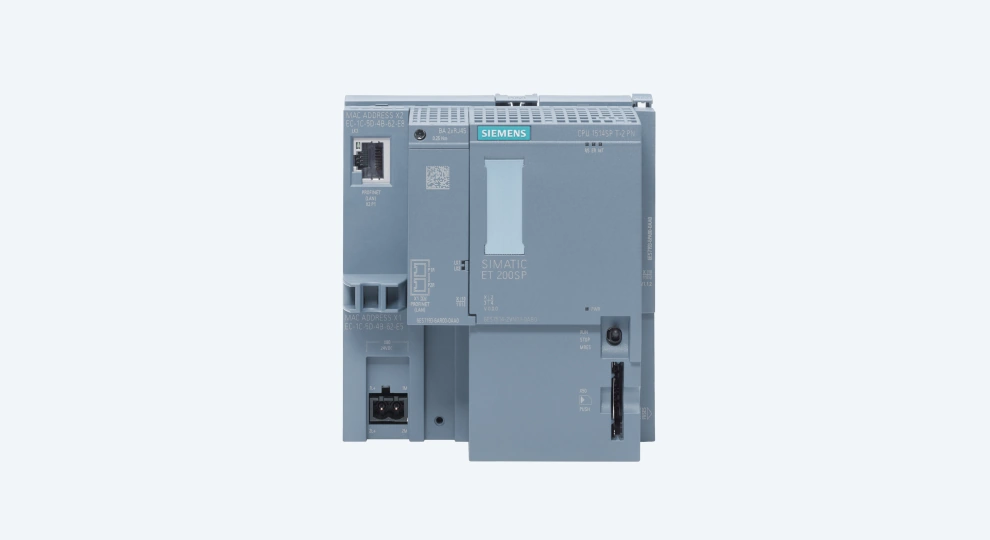

Контроллеры для стандартных промышленных приложений
ET 200SP - компактный распределённый контроллер с функциями S7-1500: трассировка, диагностика, безопасность, веб-сервер. Поддерживает PROFIenergy и DP master

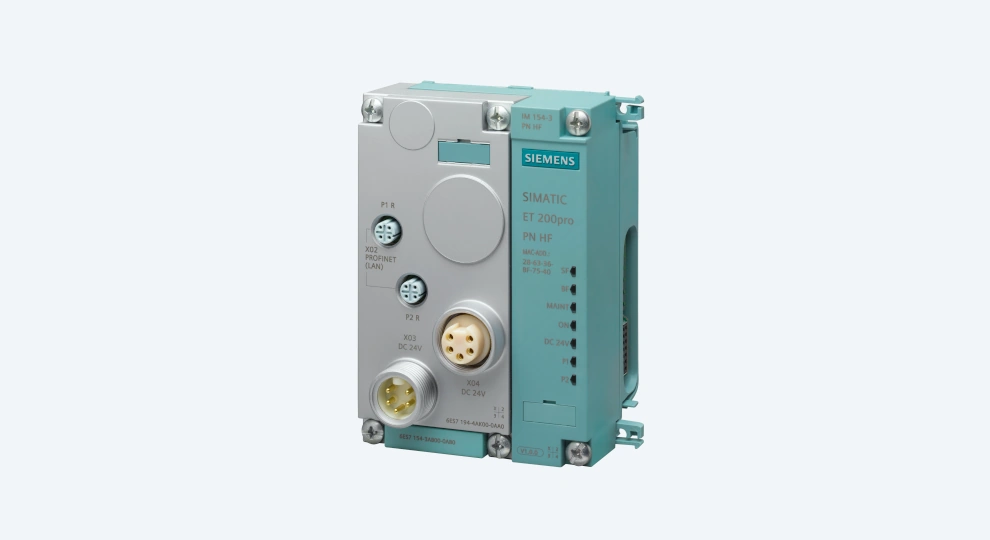

Защищённые контроллеры SIMATIC ET 200pro
В SIMATIC ET 200pro модуль ЦП с технологией S7-1500 доступен в виде модульного компактного решения со степенью защиты IP65/67 для работы в сложных условиях окружающей среды рядом с машиной
Simatic ET 200SP
Компактная и модульная распределённая система от Siemens, предназначенная для децентрализованной автоматизации. Она включает широкий спектр модулей ввода-вывода (дискретных, аналоговых, специализированных), интерфейсные модули для PROFINET, PROFIBUS и других промышленных сетей, а также блоки питания, объединённые на общей шине. Благодаря модульной конструкции и минимальной занимаемой площади ET 200SP легко интегрируется непосредственно в оборудование, сокращая затраты на кабельную инфраструктуру. Система поддерживает технологии TIA Portal, обеспечивает высокую гибкость конфигурации и применяется в промышленности, энергетике и транспорте для распределённого управления и сбора данных.

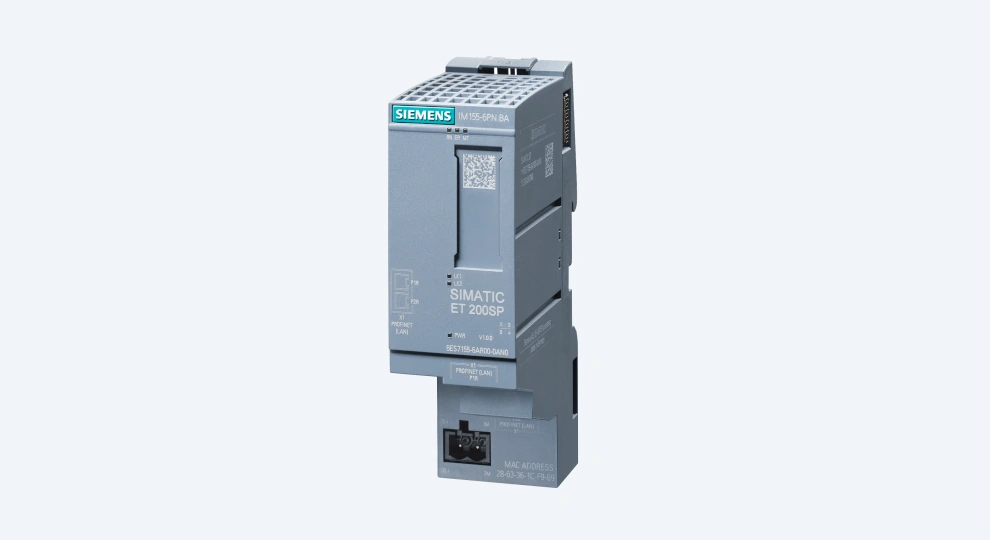

Модули внутренней коммутации (BaseUnit)
Выступают «шлюзом» между полевыми устройствами и системой управления, обеспечивая универсальность подключения ET 200SP к промышленным сетям: PROFINET, PROFIBUS, MultiFieldbus с поддержкой PROFINET, EtherNet/IP, Modbus TCP

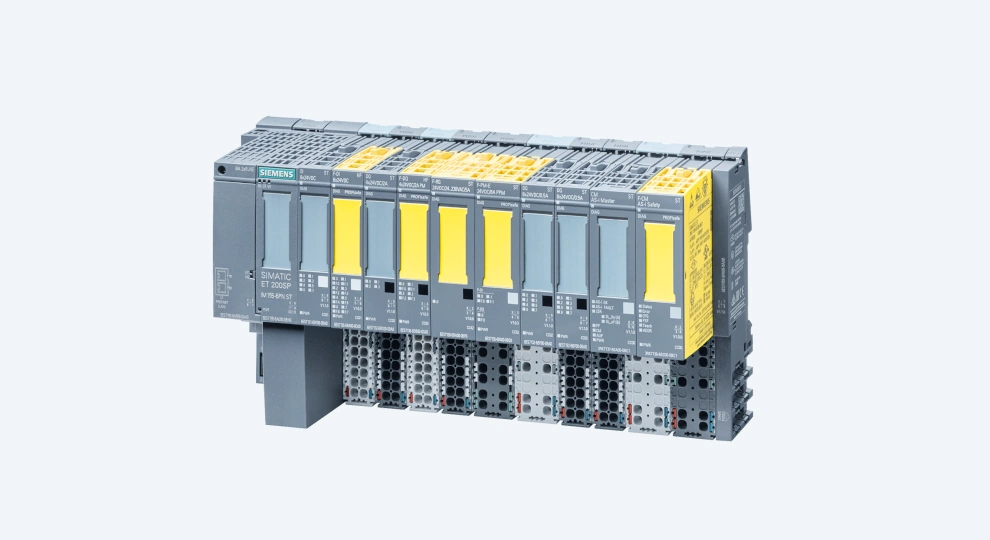

Модули ввода-вывода ET 200SP
Масштабируемые модули ввода-вывода, включая отказоустойчивые версии. Гибкая конфигурация, поддержка любых сигналов и компактный монтаж обеспечивают экономичную автоматизацию.

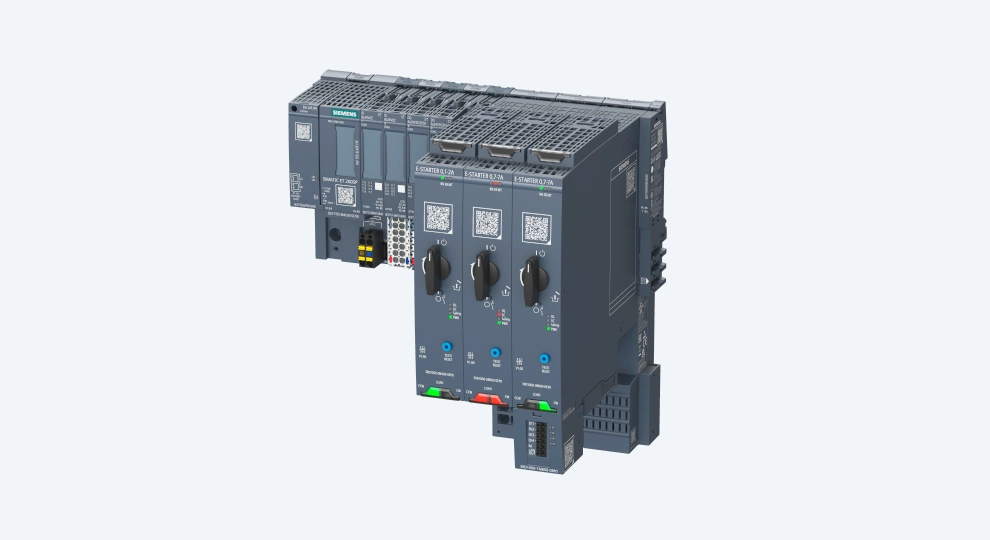

Специализированные модули
- Коммуникационные (PROFINET, PROFIBUS, IO-Link)
- Технологические (счетчики, позиционирование)
- Управление приводами (интеграция с SINAMICS)
- Источники питания
Смотрите также
Вопрос-ответ
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
