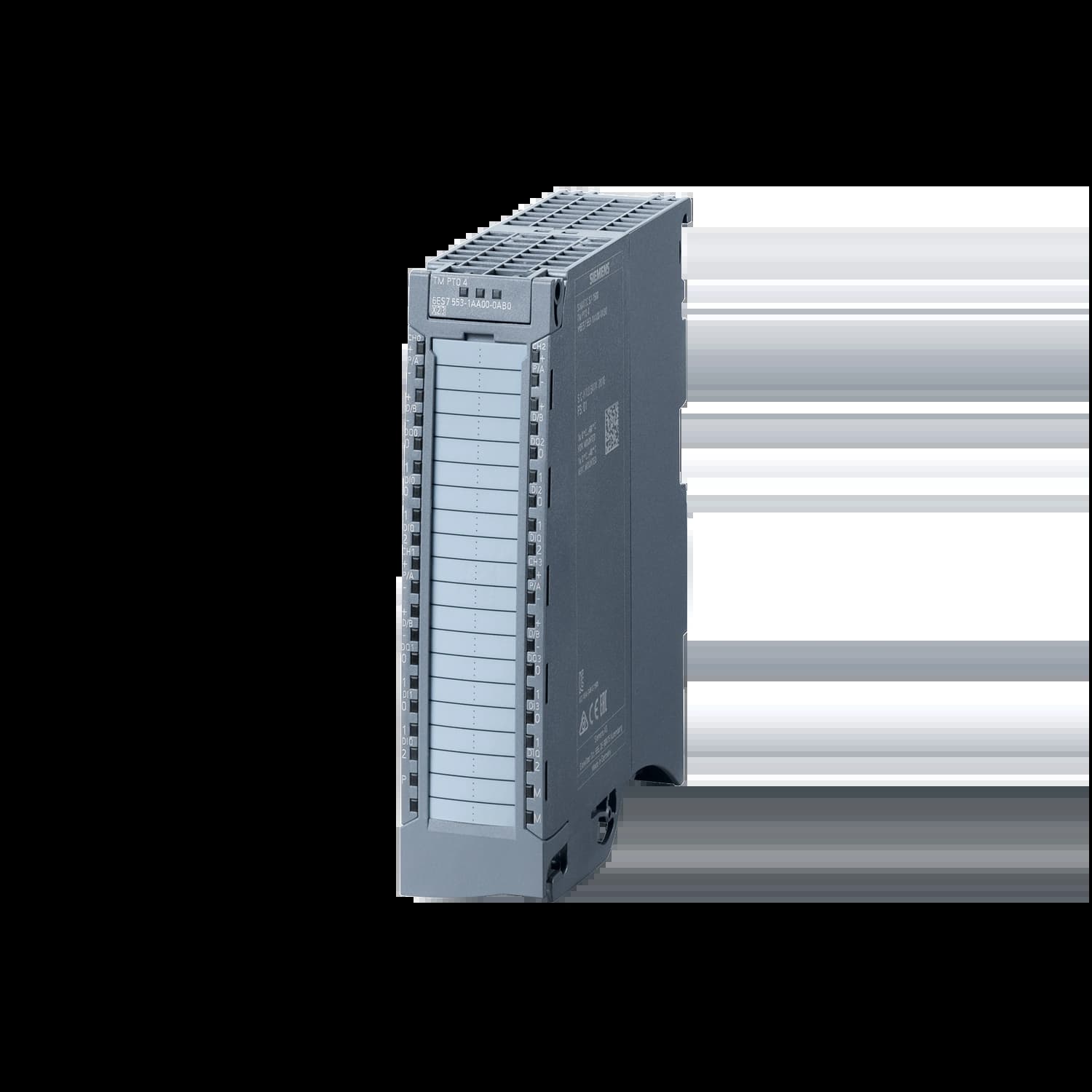

6ES7553-1AA01-0AB0 | Технологический модуль TM PTO 4, 4 канала
SIMATIC S7-1500, технологический модуль TM PTO 4, интерфейсный модуль для шаговых приводов, 4 канала выходов импульсной последовательности PTO: 24В, RS-422, 5В, 2 DI, 1 DQ 24В DC на канал
93 499,42 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
TM PTO 4
Серия:
Simatic, S7-1500
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7553-1AA01-0AB0
Модель
TM PTO 4
Тип изделия
Интерфейсный модуль для управления шаговыми приводами (S7-1500)
Количество каналов (осей)
4
Режим тактовой синхронизации
Да
Напряжение нагрузки L+
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
до 70 мА (без нагрузки)
Потребляемая мощность от шины
1,3 Вт
Дискретные входы (DI)
12 (по 3 на канал, включая 1 DIQ, 24 В DC, тип 3)
Функции DI
Синхронизация, измерительный щуп, готовность привода
Дискретные выходы (DQ)
12 (по 3 на канал, включая 1 DIQ)
Тип выходов PTO (DQn.0, DQn.1)
24 В асимм., RS-422 симм., TTL 5 В асимм. (двухтактные)
Тип сигналов PTO
Импульс/направление, счёт вверх/вниз, A/B фазовый сдвиг (1/4-кратный)
Выходной ток DQn.0/DQn.1
0,1 А (ном.)
Выходной ток DIQn.2
0,5 А (ном.)
Частота PTO (24 В/TTL)
до 200 кГц
Частота PTO (RS-422)
до 1 МГц
Защита выходов
Да (электронная/тепловая, порог 0,2 А для DQn.0/1, 0,9 А для DIQn.2)
Максимальная длина кабеля (экран./неэкран.)
1000 м / 600 м (DI); 600 м (DQ технологические функции)
Диагностика
Напряжение питания, КЗ (тепловая перегрузка)
Аварийные сигналы
Диагностический
Индикация
RUN, ERROR, MAINT, PWR, состояние канала, диагностика канала
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Обновление МПО с цифровой подписью
Да
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 300 г
