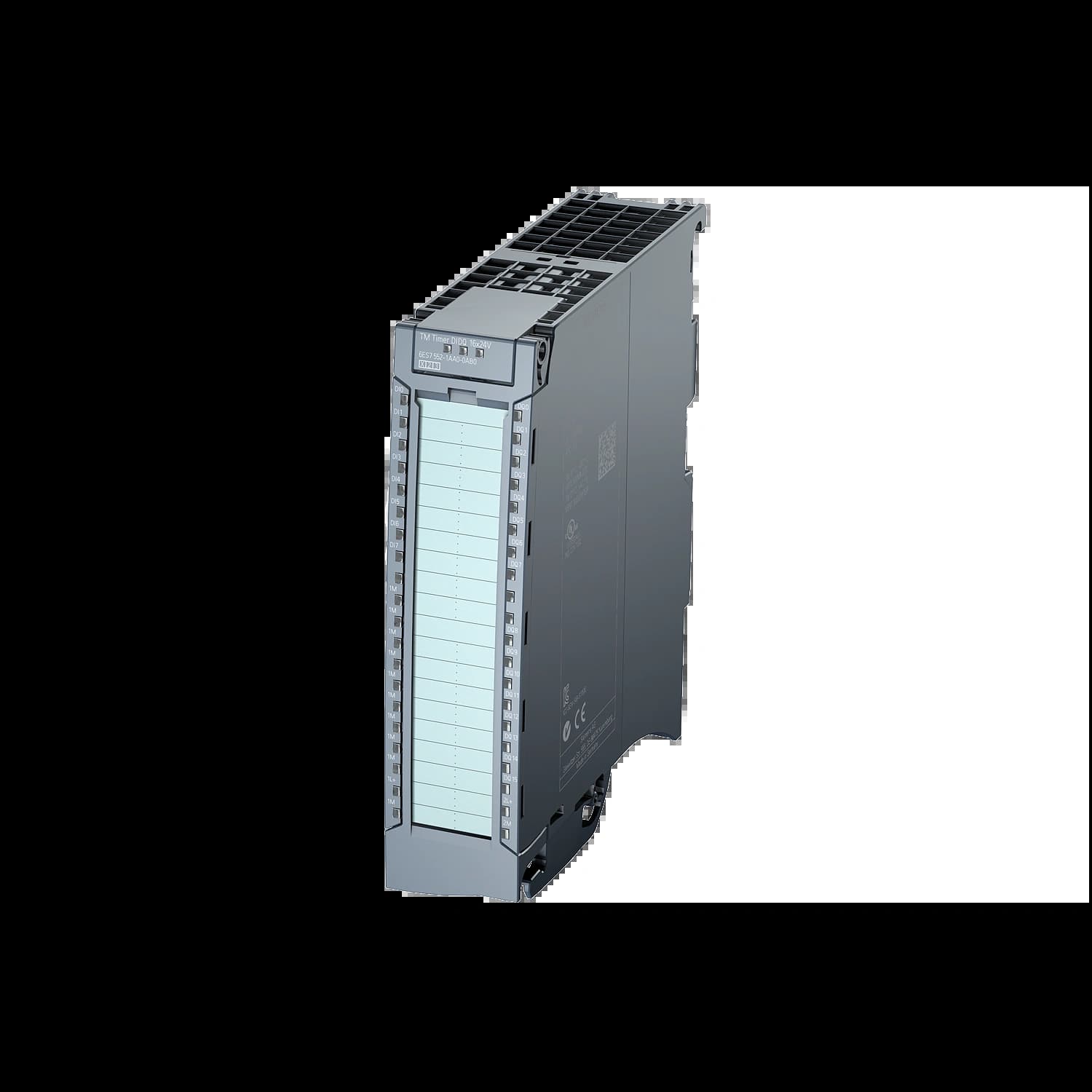

6ES7552-1AA00-0AB0 | Технологический модуль TM Timer DIDQ 16x24V, 16 каналов
SIMATIC S7-1500, технологический модуль TM Timer DIDQ 16x24V: модуль таймера с дискретными входами и выходами (макс. 8DI, макс. 16DQ) с поддержкой временных функций и метки времени, счета, ШИМ, передискретизацией.
Характеристики
Характеристика
Значение
Артикул
6ES7552-1AA00-0AB0
Модель
TM Timer DIDQ 16x24V
Тип изделия
Технологический модуль дискретного ввода/вывода с временными метками для S7-1500
Статус
Prod. Cancellation (снят с производства)
Режим тактовой синхронизации
Да
Напряжение нагрузки
2× 24 В DC (1L+, 2L+, допустимый диапазон 19,2 … 28,8 В)
Питание датчиков
24 В DC (L+ -0,8 В), до 8 выходов, суммарный ток до 1,2 А (макс. 0,5 А на выход)
Дискретные входы (DI)
до 8 (24 В DC, тип 3)
Дискретные выходы (DQ)
до 16 транзисторных (PNP, 0,5 А; 0,1 А в режиме High Speed)
Функции DI
Временные метки (8 каналов), счётчики (4, до 200 кГц), инкрементальный датчик (4), Oversampling (8), аппаратное разрешение (4)
Функции DQ
Временные метки (16 каналов), ШИМ (16 каналов), Oversampling (16 каналов)
Частота счёта
до 200 кГц (при 4-кратной обработке)
Частота коммутации DQ
до 10 кГц
Суммарный ток выходов
до 4 А на группу, до 8 А на модуль
Диагностика
Напряжение питания, короткое замыкание
Заменяющие значения
Да
Индикация
RUN, ERROR, MAINT, PWR, состояние канала, диагностика канала
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
0 … +60 °C (горизонтальный монтаж) / 0 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 320 г
Каталоги
SIMATIC Catalog ST70 Totally automation EN 2023.pdf
СкачатьСАПР документы
SIE.6ES7552-1AA00-0AB0.edz
Скачать
