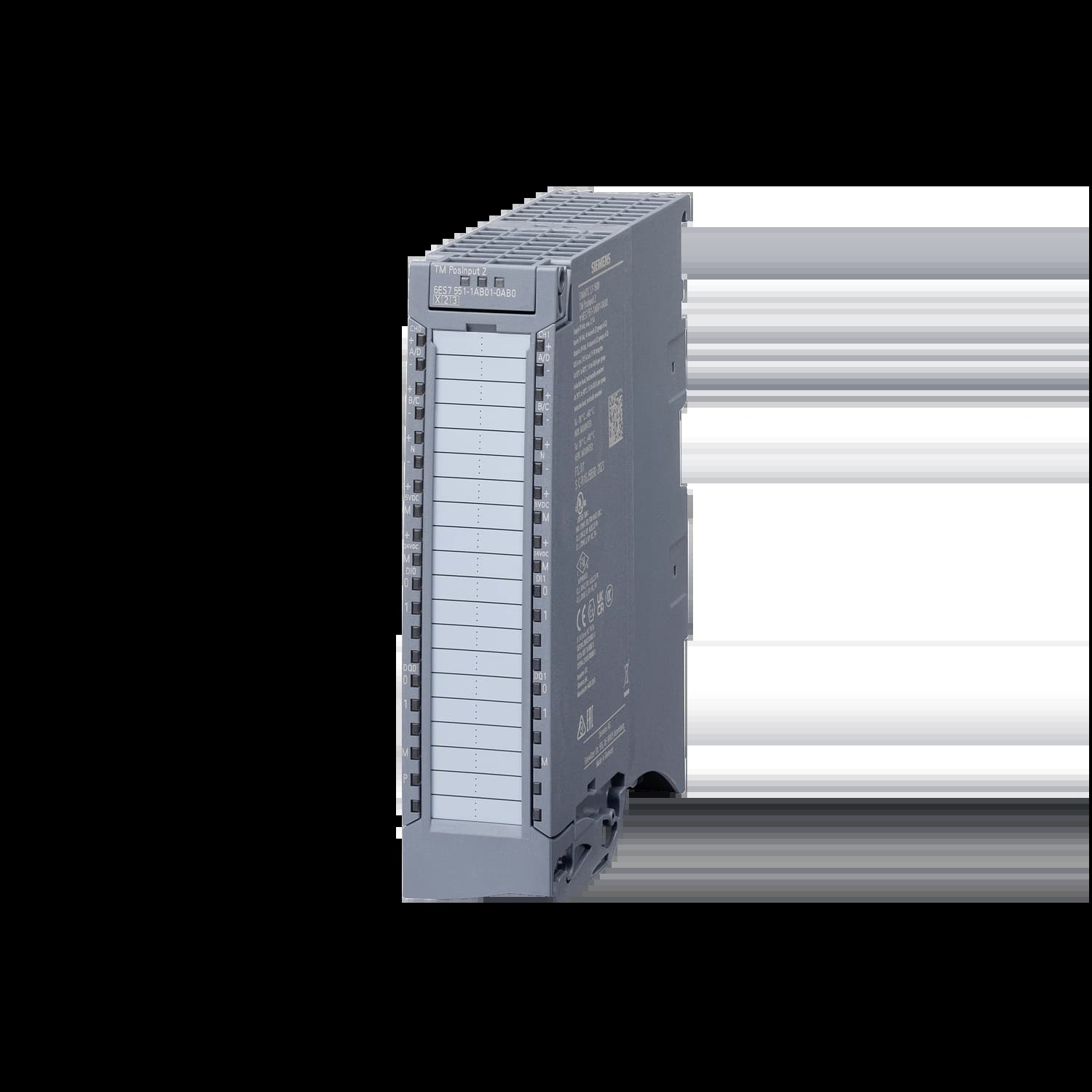

6ES7551-1AB01-0AB0 | Технологический модуль TM PosInput 2, 2 канала, 1 МГц
SIMATIC S7-1500, TM PosInput 2 счетчика и датчика положения для инкрементного датчика RS-422 или датчика абсолютного значения SSI, 2 канала, 2DI, 2DQ на канал
67 280,48 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
TM PosInput 2
Серия:
Simatic, S7-1500
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7551-1AB01-0AB0
Модель
TM PosInput 2
Тип изделия
Модуль счёта и определения позиции для S7-1500
Версия микропрограммного обеспечения
V2.0 (обновляемое)
Режим тактовой синхронизации
Да
Количество каналов
2
Напряжение нагрузки L+
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
до 75 мА (без нагрузки)
Питание энкодеров (на канал)
5,2 В DC (макс. 300 мА) и 24 В DC (L+ -0,8 В, макс. 300 мА)
Поддерживаемые энкодеры
Инкрементальные RS-422/TTL 5 В (до 1 МГц), абсолютные SSI (до 2 МГц)
Максимальная частота счёта
4 МГц (при 4-кратной обработке)
Дискретные входы (DI)
4 (по 2 на канал, 24 В DC, тип 3)
Функции DI
Аппаратный/программный затвор, захват, синхронизация, свободный ввод
Дискретные выходы (DQ)
4 транзисторных (по 2 на канал, 0,5 А, до 10 кГц)
Функции DQ
Переключение по сравнению, свободный вывод
Режимы счёта
Непрерывный, Fast Mode, совместимость с Motion Control S7-1500
Блоки сравнения на канал
2 (зависимость от направления, изменение в программе)
Измерение частоты / периода
0,04 Гц … 4 МГц / 0,25 мкс … 25 с
Максимальная длина кабеля энкодера (экран.)
32 м (1 МГц, инкрементальный) / 8…320 м (SSI, в зависимости от частоты)
Максимальная длина кабеля DI/DQ (экран. / неэкран.)
1000 м / 600 м
Диагностика
Напряжение питания, обрыв провода, КЗ, ошибка A/B, ошибка телеграммы SSI
Аварийные сигналы
Диагностический, аппаратный
Индикация
RUN, ERROR, MAINT, PWR, состояние канала, диагностика канала
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 325 г
