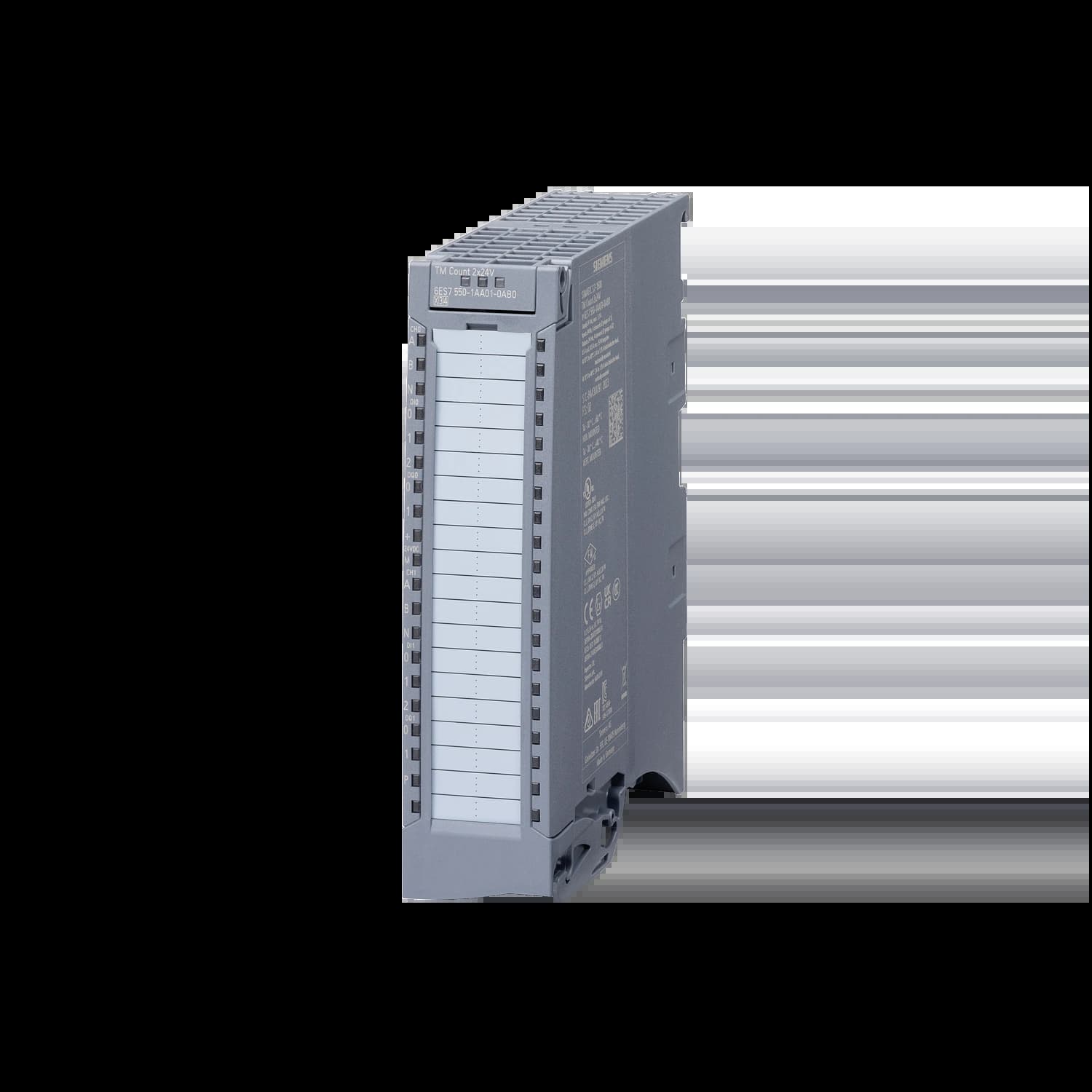

6ES7550-1AA01-0AB0 | Технологический модуль TM Count 2x24V, 2 канала, до 200 кГц
SIMATIC S7-1500, технологический модуль TM Count 2X24В, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
Характеристики
Характеристика
Значение
Артикул
6ES7550-1AA01-0AB0
Модель
TM Count 2x24V
Тип изделия
Модуль счёта для S7-1500
Версия микропрограммного обеспечения
V2.0 (обновляемое)
Режим тактовой синхронизации
Да
Напряжение нагрузки L+
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
до 75 мА (без нагрузки)
Питание энкодеров
24 В DC (L+ -0,8 В), общее для двух каналов, макс. 1 А, с защитой от КЗ
Количество каналов счёта
2 (инкрементальный/импульсный энкодер 24 В)
Максимальная частота счёта
200 кГц (входная) / 800 кГц (при 4-кратной обработке)
Дискретные входы (DI)
6 (по 3 на канал, 24 В DC, тип 3)
Дискретные выходы (DQ)
4 транзисторных (по 2 на канал, 0,5 А, до 10 кГц)
Функции DI/DQ
Аппаратный/программный затвор, захват, синхронизация, измерительный щуп, сравнение, свободный ввод/вывод
Блоки сравнения на канал
2 (зависимость от направления, изменение в программе)
Режимы счёта
Непрерывный, Fast Mode, совместимость с Motion Control S7-1500
Измерение частоты / периода
0,04 Гц … 800 кГц / 1,25 мкс … 25 с
Максимальная длина кабеля энкодера (экран.)
600 м (до 50 м при 200 кГц)
Максимальная длина кабеля DI/DQ (экран. / неэкран.)
1000 м / 600 м
Диагностика
Напряжение питания, обрыв провода, КЗ, ошибка A/B энкодера
Аварийные сигналы
Диагностический, аппаратный
Индикация
RUN, ERROR, MAINT, PWR, состояние канала, диагностика канала
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 250 г
