  4. Преобразователь частоты GD350A 11/15 кВт 380В 120/150% Modbus

GD350A-011G/015P-4 | Преобразователь частоты Goodrive 350A 11/15 кВт 380В 120/150% Modbus

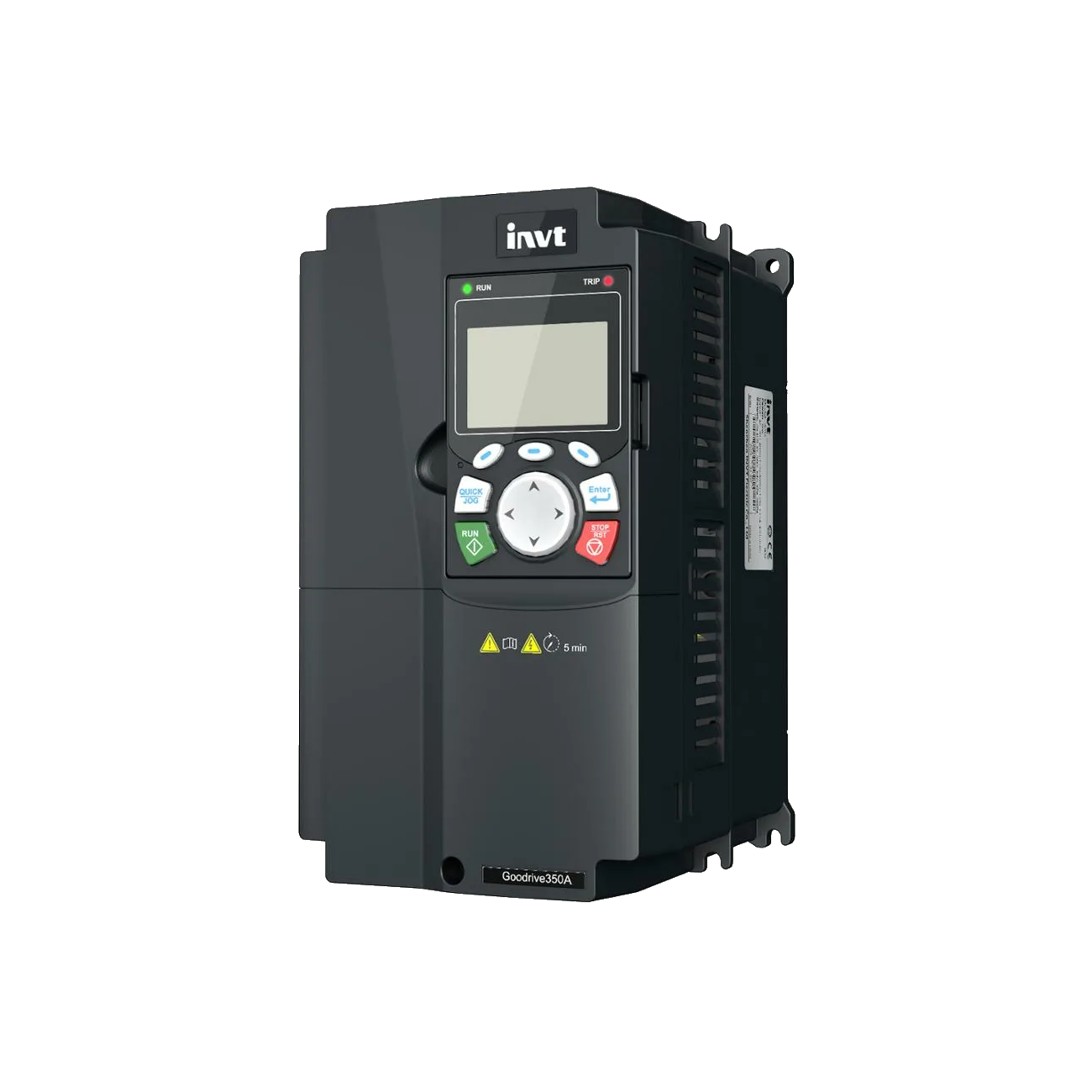

GD350A-011G/015P-4_Преобразователь частоты GD350A 11/15 кВт 380В 120/150% Modbus_1
GD350A-011G/015P-4_Преобразователь частоты GD350A 11/15 кВт 380В 120/150% Modbus_1
Встроенные интерфейсы связи
Modbus
Питание
3×380В AC
Перегрузочная способность
120%, 150%
Выходное напряжение
3×380В AC
Преобразователь частоты Goodrive 350A мощностью 11 кВт (G) / 15 кВт (P), трехфазное питание 380…440 В. Режимы управления: SVPWM, SVC, FVC. Пусковой момент: 150% от 0.25 Гц (SVC). Встроенный тормозной модуль, 3 слота для карт расширения. Встроенный DC-дроссель. Встроенный Modbus RTU (RS-485). Дискретные входы: 4 (до 1 кГц) + 2 высокоскоростных (до 50 кГц). Аналоговые входы: 0…10 В и -10…+10 В. Аналоговый выход, 2 реле, 2 выхода с открытым коллектором. Перегрузка: 150% 60 с (G), 120% 60 с (P).
Цена по запросу
Артикул:
Серия:
Goodrive 350А
Производитель:
INVT

Характеристики

Входное напряжение
Трёхфазное 380…440В
Отклонения напряжения
-15% на нижнем пределе, +10% на верхнем
Частота сети
50/60Гц ±5%
Подключение к сети
Не чаще одного раза в минуту
Выходное напряжение
Трёхфазное от 0 до входного
Выходная частота
0…400 Гц
Поддерживаемые режимы
SVPWM—пространственно-векторная модуляция, SVC—бездатчиковое векторное, FVC—векторное с датчиком
Коэффициент скорости
Асинхронный: 1:200 (SVC); Cинхронный: 1:20 (SVC), 1:1000 (FVC)
Точность скорости
±0.2% (SVC), ±0.02% (FVC)
Колебания скорости
±0.3% (SVC)
Время отклика момента
<20мс (SVC), <10мс (FVC)
Точность момента
10% SVC, 5% FVC
Несущая частота
G тип: 8кГц при мощности ≤11кВт, 4кГц при мощности ≤55кВт, 2кГц при мощности ≥75кВт; P тип: 4кГц при мощности ≤15кВт, 2кГц при мощности ≥18.5кВт; настраивается: 1…15кГц. При повышении частоты на 1кГц мощность снижается на 10%
Пусковой момент
Асинхронный: 150% от 0.25Гц (SVC); Синхронный: 150% от 2.5Гц (SVC), 200% от 0Гц (FVC)
Перегрузочная способность
G тип: 150% в течение 60 секунд, 180% в течение 10 секунд, 200% в течение 1 секунды; P тип: 120% в течение 60 секунд, 150% в течение 10 секунд, 180% в течение 1 секунды
Аналоговые входы
AI1: 0…10В, 0…20мА; AI2: -10…+10В
Аналоговый выход
AO1: 0…10В, 0…20мА
Дискретные входы
4 входа до 1кГц, 2 высокоскоростных входа 50кГц
Дискретные выходы
2 выхода с открытым коллектором, 2 независимых программируемых реле с перекидным контактом
Связь
Встроенный Modbus RS-485
Дополнительные интерфейсы
2 слота карт расширения; 3 слота от 7.5кВт и выше
Тормозной модуль
Встроен для моделей ≤37кВт тип G и ≤45кВт тип P, внешний для остальных моделей
DC-дроссель
Встроенный для моделей 18,5…110 кВт тип G и 22 кВт…132 кВт тип P, опционально для более мощных
ЭМС-фильтр
Встроенный фильтр класса C3, согласно IEC61800-3. Опционально внешний фильтр C2
Встроенный функционал
ПИД-регулятор, многоступенчатое управление, программирование, мониторинг параметров
Рабочая температура
-10…50°C, требуется снижение, если температура превышает 40°C; снижать нагрузку на 1% при каждом повышении на 1°C
Охлаждение
Принудительное воздушное
Степень защиты
IP20
Способ установки
Навесной, напольный, фланцевый в зависимости от номинала
Сертификация
CE
Гарантия
2года
