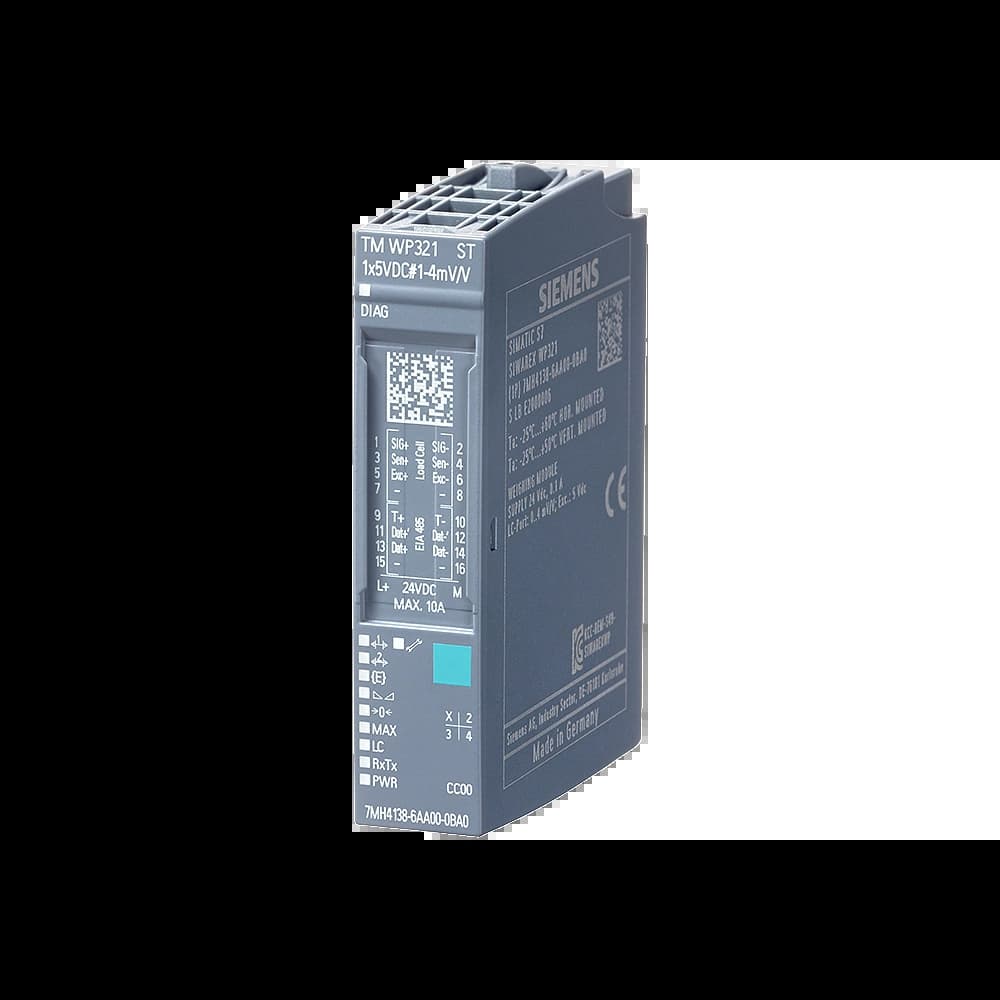

7MH4138-6AA00-0BA0 | Модуль весоизмерения ET 200SP SIWAREX WP321
Поддерживаемые сигналы встроенных входов-выходов
Весоизмерение
SIWAREX WP321 весовой модуль (1 канал) для тензодатчиков / характеристика (1-4 mV/V) для SIMATIC ET200SP, для BU-type A0, интерфейс RS485 - для SIWATOOL или удаленного дисплея.
51 966,15 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
TM SIWAREX WP321
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
7MH4138-6AA00-0BA0
Модель
TM SIWAREX WP321 ST
Тип изделия
Одноканальный весоизмерительный модуль для ET 200SP (платформенные/бункерные весы)
Версия микропрограммного обеспечения
V1.4.3 (обновляемое)
Базовый блок
Тип A0, цветовой код CC00
Напряжение питания номинальное
24 В DC (L+, допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+ максимальный
100 мА
Питание тензомоста
4,85 В DC, с защитой от КЗ
Интерфейс тензодатчиков
1 канал для полных мостов (4-/6-проводное подключение, 1…4 мВ/В)
Сопротивление тензомоста
40 … 4100 Ом
Разрешение входного сигнала
±500 000 частей (1 мВ/В) / ±1 000 000 (2 мВ/В) / ±2 000 000 (4 мВ/В)
Частота дискретизации
600 Гц
Минимальный входной сигнал на поверочное деление
0,5 мкВ/d (d=e)
Основная приведённая погрешность
0,05% от конечного значения диапазона
Температурный коэффициент нуля
≤ ±0,1 мкВ/K
Последовательный интерфейс
RS485 (до 115,2 кбит/с, коммутируемая оконечная нагрузка)
Максимальная длина кабеля RS485
1000 м (экранированный, ≤ 115 кбит/с)
Максимальная длина кабеля тензодатчика
500 м (при использовании кабеля SIWAREX)
Диагностика тензодатчиков
Подробная диагностика с цифровой распределительной коробкой SIWAREX DB
Функции весов
Неавтоматические весы (NSW)
Диагностика
Напряжение питания, обрыв провода, короткое замыкание
Аварийные сигналы
Диагностический, аппаратный (параметрируемые)
Гальваническая развязка
Между измерительной частью и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-25 … +60 °C (горизонтальный монтаж) / -25 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (снижение 1 °C на 100 м выше 2000 м)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 30 г
