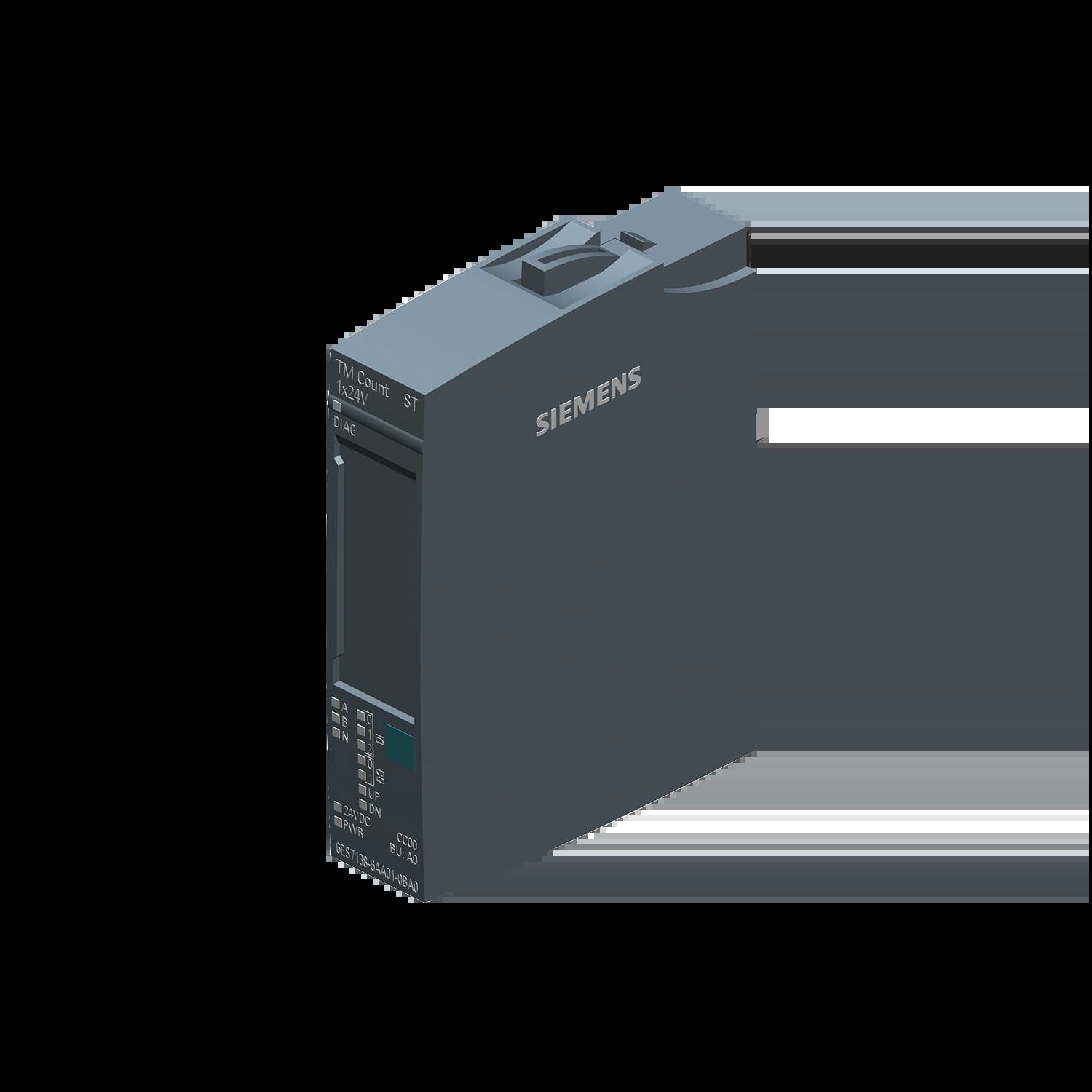

6ES7138-6AA01-0BA0 | Технологический модуль ET 200SP TM Count
SIMATIC ET 200SP, технологический модуль счёта TM count 1x 24 V, 1 канал для 24-вольтовых инкрементных или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ), для установки на базовый блок BU типа A0, количество в упаковке: 1 штука
23 016,78 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
TM Count 1x 24V
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7138-6AA01-0BA0
Модель
TM Count 1x24 В
Тип изделия
Технологический модуль скоростного счёта для ET 200SP
Версия микропрограммного обеспечения
V2.0 (обновляемое)
Базовый блок
Тип A0, цветовой код CC00
Режим тактовой синхронизации
Да
Напряжение питания номинальное (DC)
24 В (L+, допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины (макс.)
60 мА
Питание датчика
24 В DC (L+ -0,8 В), макс. 300 мА, с защитой от КЗ
Количество каналов счёта
1 (инкрементальный/импульсный энкодер 24 В)
Максимальная частота счёта
200 кГц (входная) / 800 кГц (при 4-кратной обработке)
Дискретные входы (DI)
3 (24 В DC, тип 3, параметрируемая задержка 0,05…20 мс)
Дискретные выходы (DQ)
2 (транзисторные, 0,5 А, с защитой от КЗ, частота до 10 кГц)
Функции DI/DQ
Свободный ввод/вывод, аппаратный/программный затвор, синхронизация, измерительный щуп, сравнение
Блоки сравнения
2 (зависимость от направления, изменение в программе)
Режимы счёта
Непрерывный, Fast Mode, совместимость с Motion Control S7-1500
Измерение частоты / периода
0,04 Гц … 800 кГц / 1,25 мкс … 25 с
Максимальная длина кабеля энкодера (экран.)
600 м (до 50 м при 200 кГц)
Максимальная длина кабеля DI/DQ (экран. / неэкран.)
1000 м / 600 м
Диагностика
Напряжение питания, обрыв провода, КЗ, ошибка A/B энкодера
Аварийные сигналы
Диагностический, аппаратный
Заменяющие значения
Да (параметрируемые)
Гальваническая развязка от шины
Да
Испытательное напряжение изоляции
707 В пост. тока (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (гориз.) / -30 … +50 °C (верт.)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 45 г
