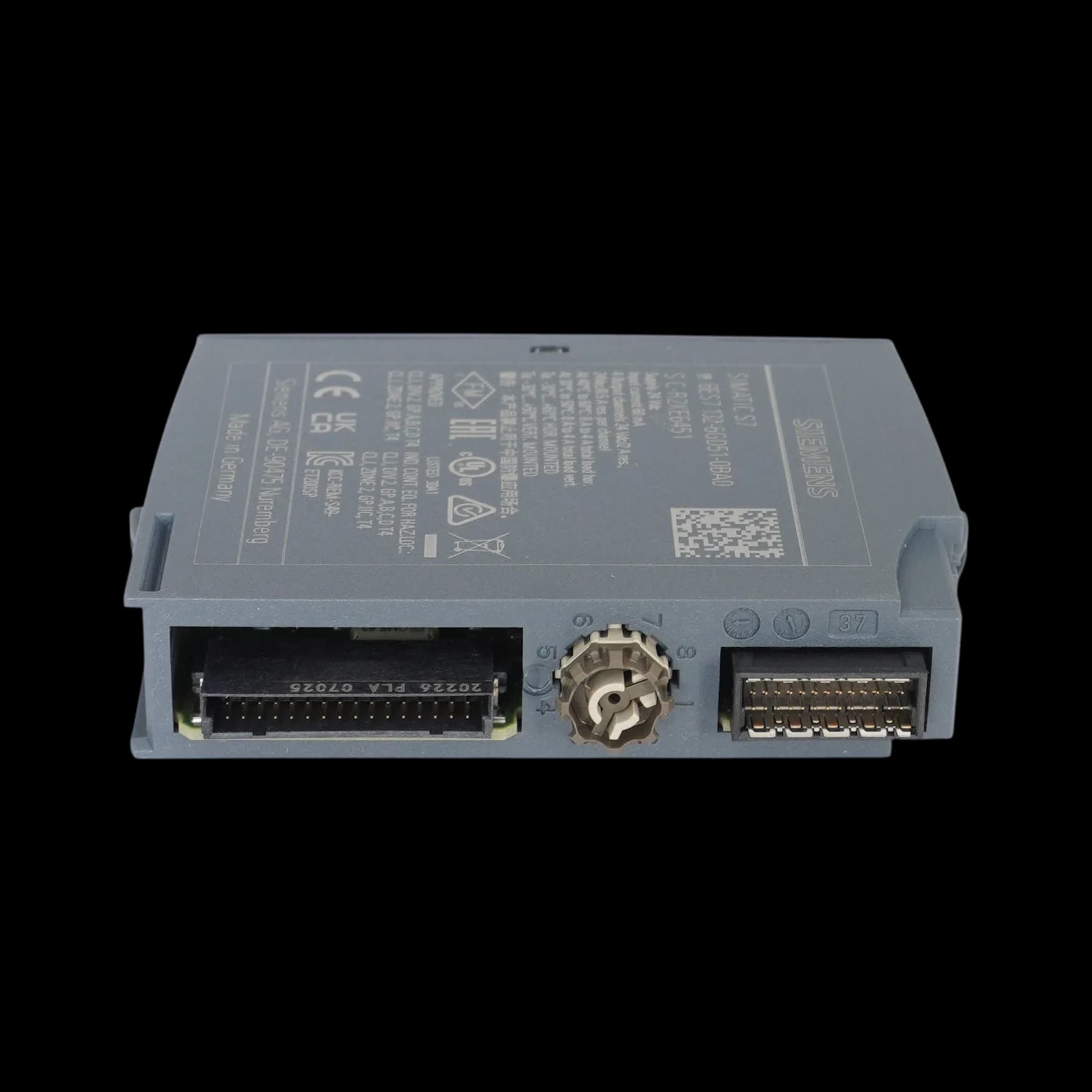

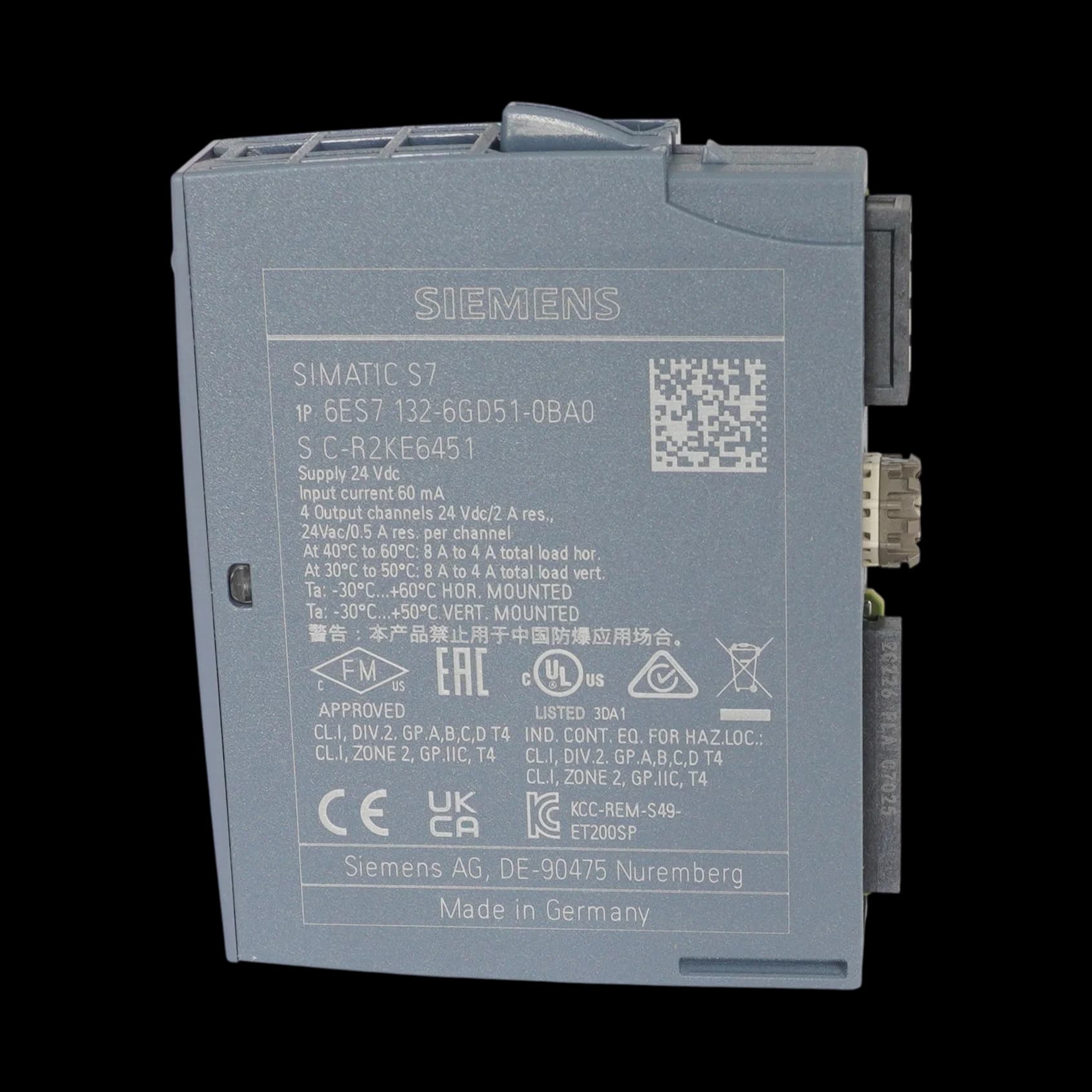

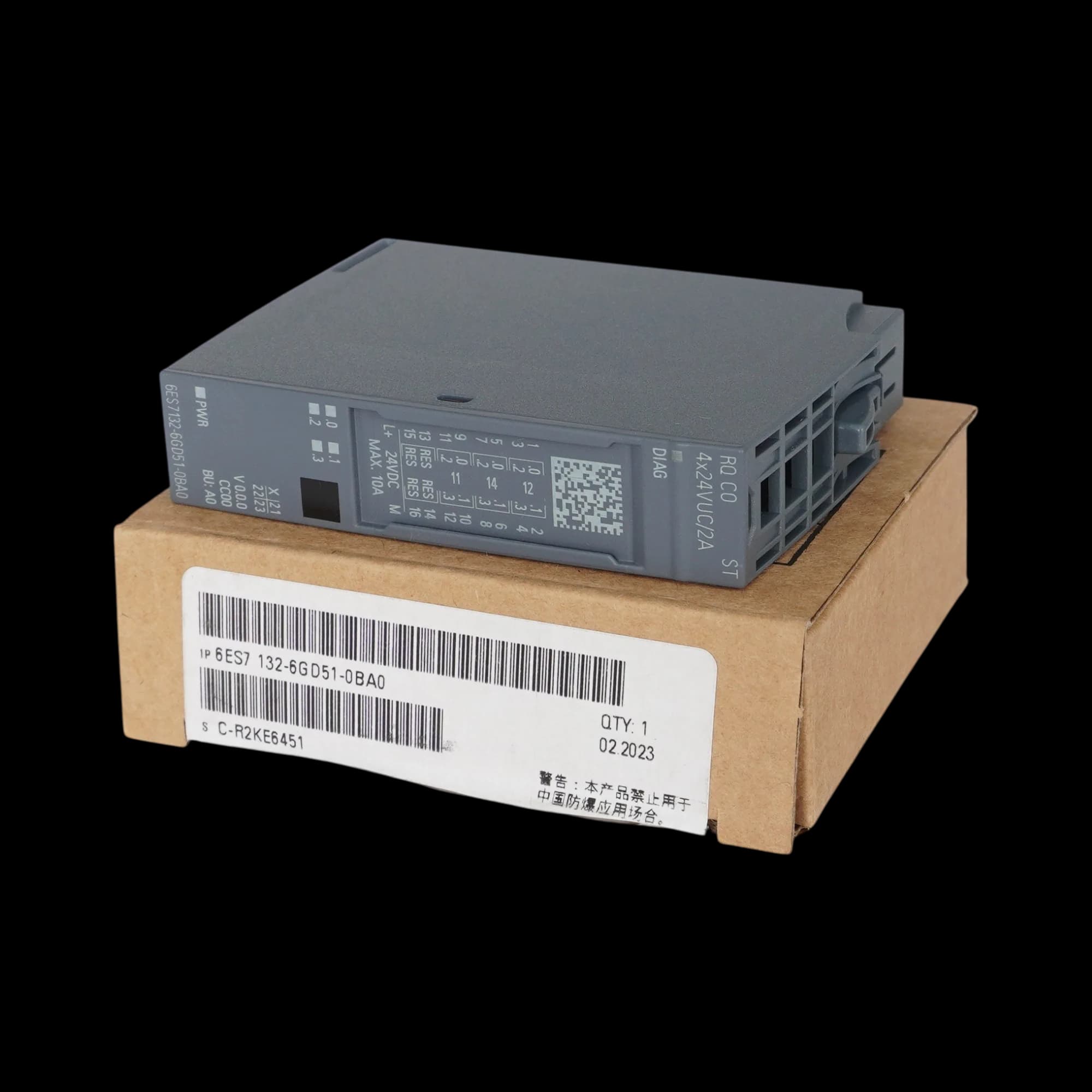

6ES7132-6GD51-0BA0 | Модуль вывода ET 200SP RQ 4x24VDC/2A CO ST
Встроенные входы-выходы
4 DO
Особенности
Диагностика модуля
Питание
24В DC
Дискретные выходы
4 DO
Тип дискретного выхода
Релейный ПК
SIMATIC ET 200SP, модуль релейных выходов, RQ CO 4x 24V DC/2A ST, со стандартными функциями, 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
Характеристики
Характеристика
Значение
Артикул
6ES7132-6GD51-0BA0
Модель
RQ CO 4x24VDC/2A ST
Тип изделия
Модуль релейных выходов для ET 200SP
Версия микропрограммного обеспечения
V0.0 (не обновляется)
Базовый блок
Тип A0, цветовой код CC00
Напряжение питания номинальное (DC)
24 В (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины (ном.)
50 мА
Количество выходов
4 (перекидные контакты, реле)
Коммутируемое напряжение
до 24 В DC / 24 В AC
Максимальный коммутируемый ток на канал
2 А
Суммарный ток модуля
до 8 А (при 40°C гориз.), 4 А (при 60°C гориз.), см. кривую снижения
Минимальный коммутируемый ток
1 мА (5 В DC)
Максимальное число коммутационных циклов
500 000
Частота коммутации при омической нагрузке
до 2 Гц
Гальваническая развязка
Между каналами, между каналами и шиной, между каналами и питанием
Диагностика
Да (напряжение питания)
Заменяющие значения
Да
Резервирование
Да
Максимальная длина кабеля (экран. / неэкран.)
1000 м / 200 м
Испытательное напряжение изоляции
707 В пост. тока (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (гориз.) / -30 … +50 °C (верт.)
Максимальная высота над уровнем моря
2000 м (выше по запросу)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 30 г
