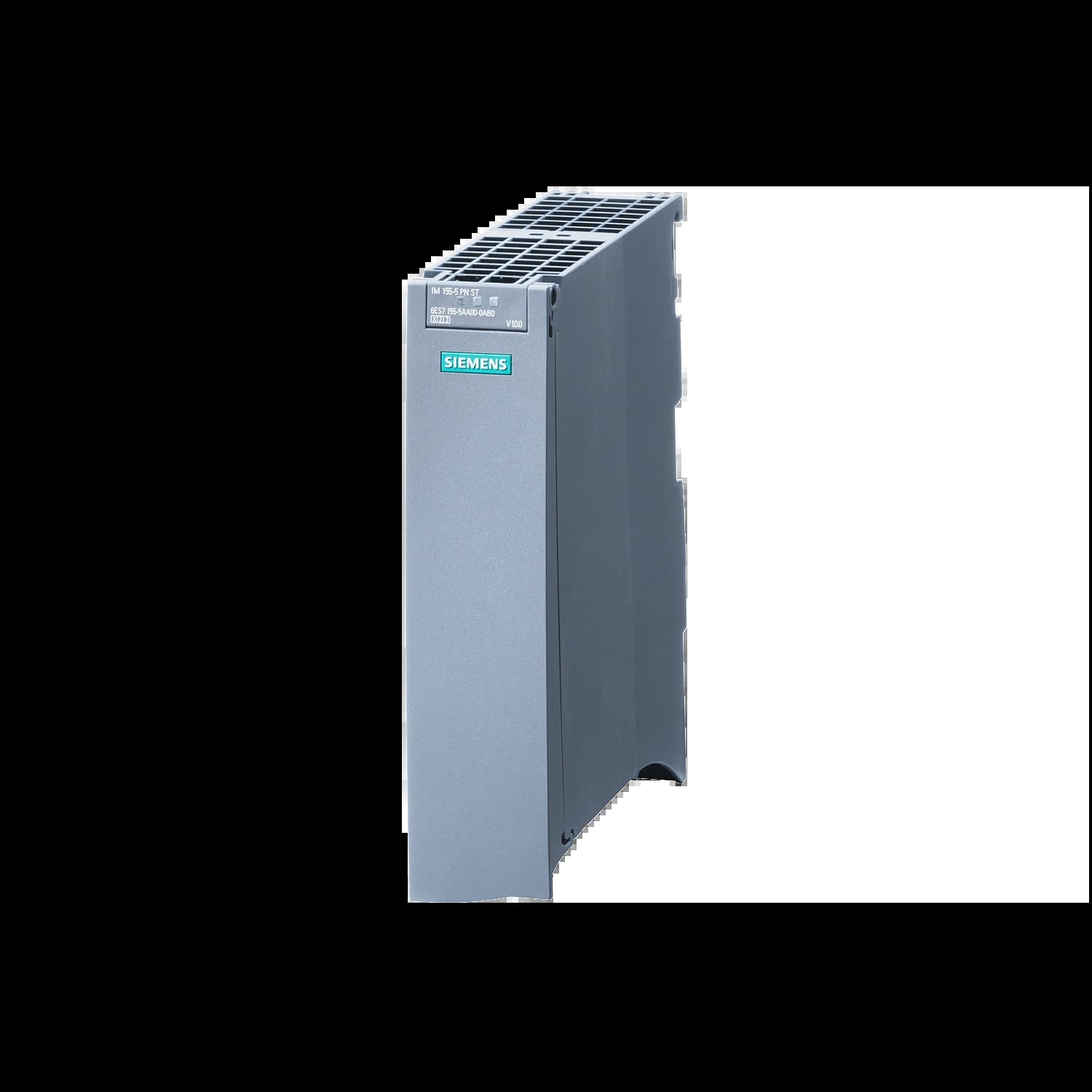

6ES7155-5AA00-0AC0 | Интерфейсный модуль IM 155-5 PN HF, до 30 модулей
Питание
24В DC
Встроенные интерфейсы
Profinet, Ethernet
SIMATIC ET 200MP. PROFINET IO-устройство — интерфейсный модуль IM 155-5 PN HF для электронных модулей ET 200MP, до 12 модулей без доп. системных БП PS, до 30 модулей с доп. системными БП PS, SHARED DEVICE, MRP, IRT >=0.25МС, изохронный режим, обновление ПО, I&M0...3, быстрый запуск, S2 - резервирование, SHARED DEVICE для 4 контроллеров
136 045,38 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
IM155-5PN HF
Серия:
Simatic, S7-1500
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7155-5AA00-0AC0
Модель
IM 155-5 PN HF
Тип изделия
Интерфейсный модуль PROFINET IO Device для ET 200MP
Статус
Phase Out (преемник 6ES7155-5MU00-0CN0)
Версия микропрограммного обеспечения
V4.4 (обновляемое)
Инженерное обеспечение
STEP 7 TIA Portal V16 или выше; STEP 7 через GSD-файл
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток (ном. / макс.)
0,2 А / 1,2 А
Выходная мощность на шину
14 Вт
Интерфейс PROFINET
1 разъём, 2 порта RJ45 (встроенный коммутатор, 100 Мбит/с)
Количество подключаемых модулей
до 12 без доп. питания / до 30 с дополнительным блоком питания
Максимальное число субмодулей на станцию
256 (до 9 на модуль ввода-вывода)
Горячая замена модулей
Да (только с активной кросс-платой)
Режим тактовой синхронизации
Да (IRT, тактовый импульс 250 мкс … 4 мс)
Резервирование
PROFINET S2 (NAP S2), H-Sync-Forwarding
Резервирование среды передачи
MRP, MRPD
Службы PROFINET IO
Приоритетный запуск, Shared Device (до 4 контроллеров)
Поддержка PROFIsafe
Да
Максимальное адресное пространство на модуль
256 байт (для входных и выходных переменных)
Максимальное адресное пространство на станцию
512 байт (для входных и выходных переменных)
Открытая связь IE
TCP/IP, SNMP, LLDP
Диагностика
Да (светодиоды RUN, ERROR, MAINT, 2× LINK TX/RX)
Гальваническая развязка
Между PROFINET и другими контурами тока (1500 В AC, типовое)
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-25 … +60 °C (горизонтальный монтаж) / -25 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 350 г
САПР документы
SIE.6ES7155-5AA00-0AC0.edz
