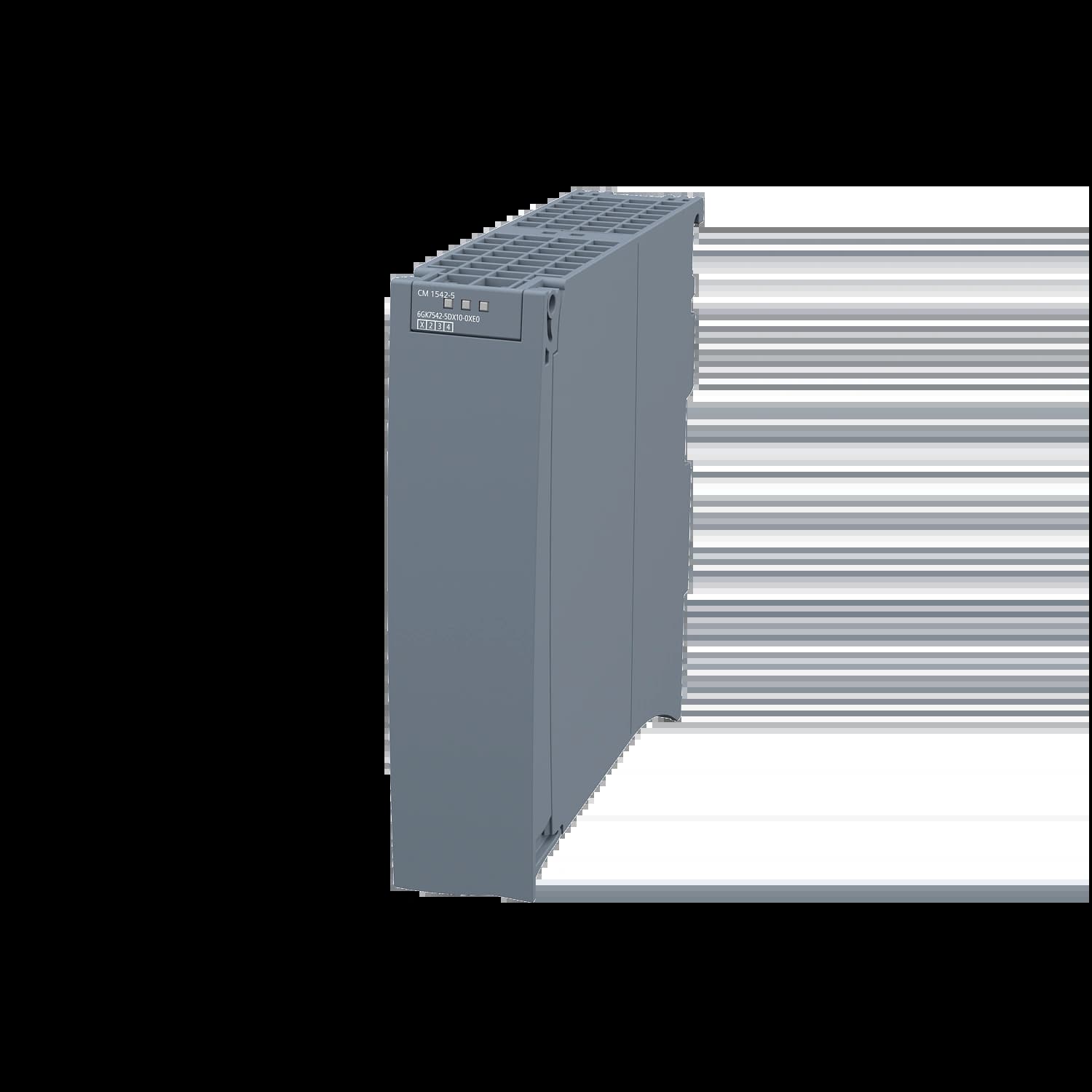

6GK7542-5DX10-0XE0 | Коммуникационный модуль CM 1542-5, PROFIBUS DP
Тип устройства
Модуль связи
Питание
От шины
Встроенные интерфейсы
Profibus DP
SIMATIC S7-1500, модуль связи CM 1542-5, PROFIBUS DP, ведущему или ведомому устройству DPV1, связи S7 и PG/OP, маршрутизации записей, синхронизации времени, диагностики
Характеристики
Характеристика
Значение
Артикул
6GK7542-5DX10-0XE0
Модель
CM 1542-5
Тип изделия
Коммуникационный модуль для S7-1500
Интерфейс
1 × PROFIBUS DP, 9-контактный разъём Sub-D (RS485)
Скорость передачи
9,6 кбит/с … 12 Мбит/с
Режимы работы
DP-мастер (DPV1) / DP-устройство (DPV0/DPV1)
Количество подключаемых DP-устройств
до 125 (в режиме мастера)
Адресная область ввода/вывода (мастер)
до 8192 байт / 8192 байт (суммарно), до 244 байт на устройство
Адресная область ввода/вывода (устройство)
до 240 байт / 240 байт
Открытая связь (SEND/RECEIVE)
до 30 соединений, до 240 байт на соединение
Протоколы
PROFIBUS DP, S7-связь, PG/OP, маршрутизация записей данных
Питание
От кросс-платы S7-1500 (15 В DC, тип. 0,2 А)
Потребляемая мощность
3 Вт
Количество модулей на один ЦП
до 8 (зависит от типа ЦП)
Количество активных соединений
до 48
Синхронизация времени
Да (передача)
Диагностика
Веб-диагностика через ЦП S7-1500
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Степень защиты
IP20
Сертификация
CE, UKCA, cULus, KC, RCM, EAC, ATEX, IECEx, UL HazLoc, CCC, FM
Габариты (Ш × В × Г)
35 × 142 × 129 мм
Масса
≈ 0,4 кг
САПР документы
SIE.6GK7542-5DX10-0XE0.edz
Скачать
