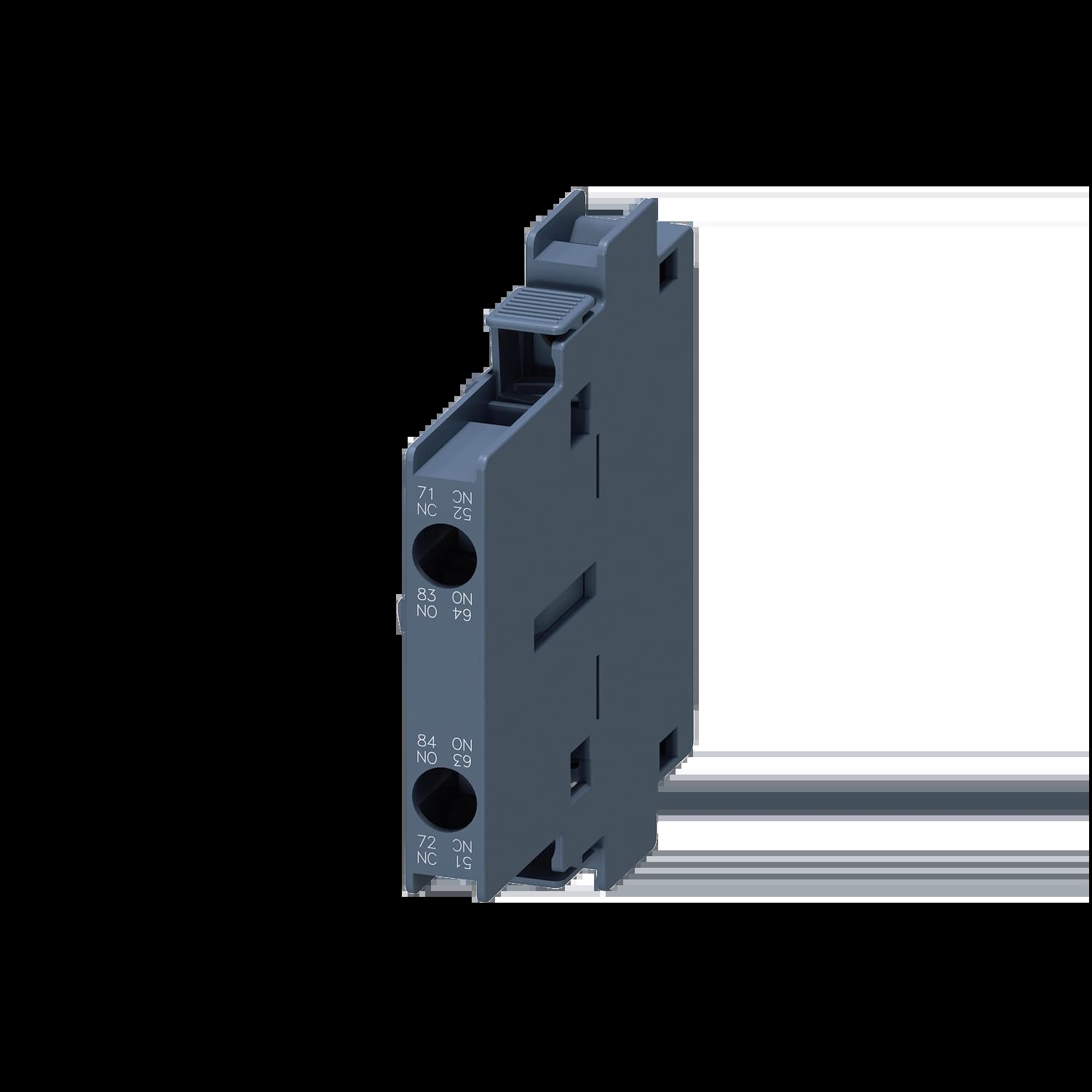

3RH1921-1EA11 | Боковой блок-контакт, 1НО+1НЗ, разм. S6-S12, монтаж первым рядом
Вспомогательные контакты
1НО+1НЗ
Габарит (Типоразмер)
S6, S10, S12
Контактная приставка боковой установки для контакторов серии SIRIUS, два контакта: 1НО+1НЗ, винтовые клеммы, типоразмер S6-S12
Цена по запросу
0
Доступен под заказ
Артикул:
Серия:
SIRIUS, 3RT
Производитель:
Siemens
Характеристики
Характеристика
Значение
Вспомогательные контакты
1 НО + 1 НЗ (мгновенные)
Тип изделия
3RH19
Применение
Для 3RT10, 3RT12, 3RT145, 3RT146, 3RT147
Особенности монтажа
Второе боковое крепление
Номинальное напряжение изоляции (Ui)
500 В
Номинальное импульсное выдерживаемое напряжение (Uimp)
6 кВ
Степень защиты (спереди)
IP20
Механическая износостойкость
10 млн циклов
Электрическая износостойкость (AC-15, 230 В)
200 000 циклов
Надёжность контактов
1 отказ на 100 млн операций (17 В, 1 мА)
Номинальный ток вспомогательных контактов (AC-12)
10 А (24 В, 230 В)
Номинальный ток вспомогательных контактов (AC-14)
6 А (125 В), 6 А (250 В)
Номинальный ток вспомогательных контактов (AC-15)
6 А (24 В, 230 В), 3 А (400 В)
Номинальный ток вспомогательных контактов (DC-12)
10 А (24 В), 3 А (110 В), 1 А (220 В)
Номинальный ток (DC-12, 2 пути последовательно)
10 А (24 В), 10 А (60 В), 4 А (110 В), 2 А (220 В), 1,3 А (440 В)
Номинальный ток (DC-12, 3 пути последовательно)
10 А (24 В), 10 А (60 В), 10 А (110 В), 3,6 А (220 В), 2,5 А (440 В)
Номинальный ток (DC-13, 2 пути последовательно)
10 А (24 В), 3,5 А (60 В), 1,3 А (110 В), 0,9 А (220 В), 0,2 А (440 В)
Номинальный ток (DC-13, 3 пути последовательно)
10 А (24 В), 4,7 А (60 В), 3 А (110 В), 1,2 А (220 В), 0,5 А (440 В)
Номинальный ток (DC-13)
6 А (24 В), 2 А (48 В, 60 В), 1 А (110 В), 0,9 А (125 В), 0,3 А (220 В, 250 В)
Температура эксплуатации
–25 … +60 °C
Температура хранения
–55 … +80 °C
Зеркальный контакт (по IEC 60947-4-1)
Да (с 3RT1)
Положительный привод (по IEC 60947-5-1)
Нет
Защита вспомогательной цепи
Предохранитель gG: 10 А (500 В, 1 кА) / автомат C: 10 А (0,4 кА)
Способ крепления
Защёлкивающееся
Тип присоединения
Винтовые зажимы
Сечение проводов (вспом. контакты)
0,5 … 2,5 мм² (многожильный с оконцеванием / сплошной)
Габариты (Ш × В × Г)
10 × 80 × 71 мм
Вес нетто
47 г
