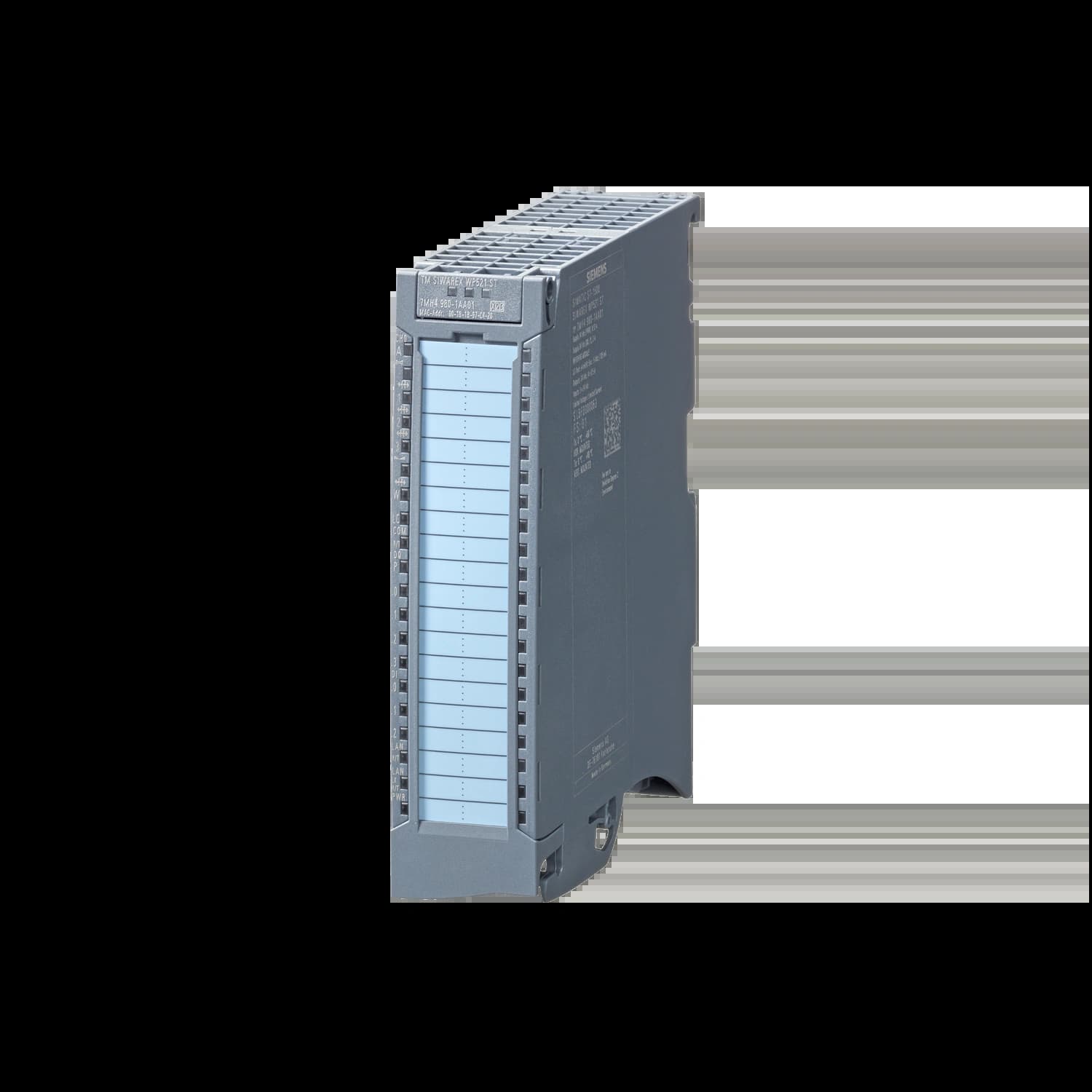

7MH4980-1AA01 | Модуль весоизмерения SIWAREX WP521
Поддерживаемые сигналы встроенных входов-выходов
Весоизмерение
Модуль измерения веса SIWAREX WP521 для использования с тензометрическими датчиками веса (1-4 мВ/В), 1 канал, для встраивания в SIMATIC S7-1500 или независимо, интерфейс RS485 и Ethernet, входы-выходы I/O: DI 3 X 24V DC / DQ 4 X 24V DC.
Цена по запросу
0
Артикул:
Код товара:
TM SIWAREX WP521 ST
Серия:
Simatic, S7-1500
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
7MH4980-1AA01
Модель
TM SIWAREX WP521 ST
Тип изделия
Одноканальный весоизмерительный модуль для S7-1500 (платформенные/бункерные весы)
Версия микропрограммного обеспечения
V1.0.0 (обновляемое)
Режим тактовой синхронизации
Да
Напряжение питания
24 В DC (L+, допустимый диапазон 19,2 … 28,8 В)
Потребляемая мощность от шины
0,55 Вт
Интерфейс тензодатчиков
1 канал (полный мост, 4-/6-проводное подключение, 1…4 мВ/В)
Сопротивление тензомоста
40 … 4100 Ом
Разрешение входного сигнала
±1 000 000 частей на мВ/В
Частота дискретизации
100 Гц
Дискретные входы (DI)
3 (24 В DC, тип 3)
Дискретные выходы (DQ)
4 транзисторных (0,5 А на выход, суммарно до 2 А)
Интерфейсы
1 × RS485, 1 × Ethernet RJ45 (10/100 Мбит/с)
Функции весов
Неавтоматические весы (NAWI)
Максимальная длина кабеля тензодатчика
800 м (при использовании кабеля SIWAREX 7MH4702-8AG)
Диагностика
Напряжение питания, обрыв провода, короткое замыкание
Аварийные сигналы
Диагностический, аппаратный
Заменяющие значения
Да
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Степень защиты
IP20
Температура окружающей среды при эксплуатации
0 … +60 °C (горизонтальный монтаж) / 0 … +40 °C (вертикальный монтаж)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 240 г
Каталоги
SIMATIC Catalog ST70 Totally automation EN 2023.pdf
СкачатьСАПР документы
SIE.7MH4980-1AA01.edz
Скачать
