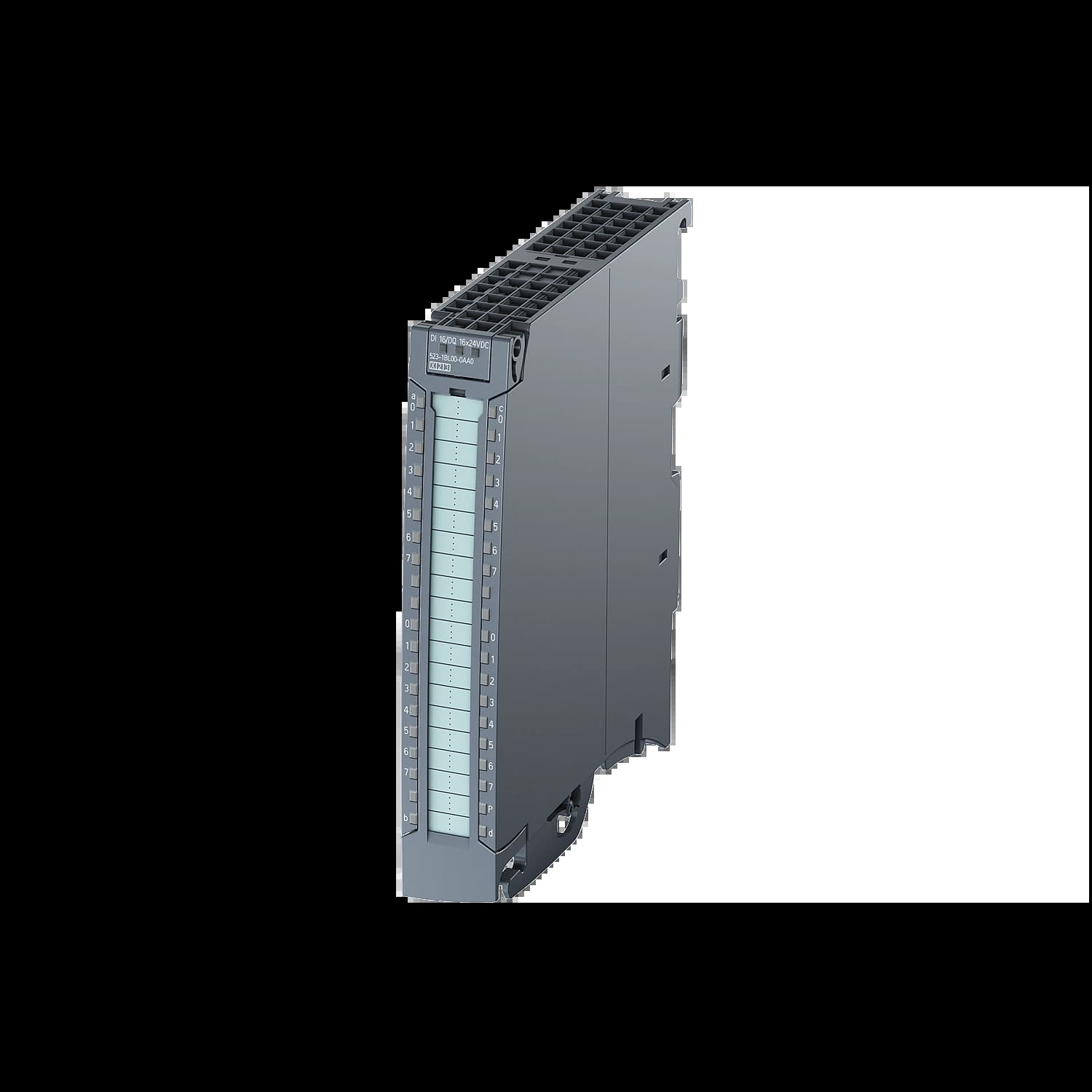

6ES7523-1BL00-0AA0 | Модуль ввода-вывода SM 523 DI16x24VDC+DQ16x24VDC/0.5A BA, 25 мм
Встроенные входы-выходы
16 DI, 16 DO
Исполнение
Basic
Дискретные входы
16 DI
Дискретные выходы
16 DO
Тип дискретного выхода
Транзисторный PNP
SIMATIC S7-1500 представляет собой модуль дискретных входов/выходов, оснащенный 16 каналами DI с напряжением 24В DC, сгруппированными по 16 каналов, и входной задержкой 3,2 мс, соответствующими типу входа 3 по стандарту IEC 61131. Также модуль включает 16 каналов DQ с напряжением 24VDC/0.5A, организованных в группы по 8 каналов, с максимальной нагрузкой 4 A на группу. В комплект поставки входит фронтальный соединитель с системой подключения Push-in, обеспечивающий удобство и быстроту монтажа.
51 082,50 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
DI 16x24VDC/DQ 16x24VDC/0.5A BA
Серия:
Simatic, S7-1500
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7523-1BL00-0AA0
Модель
DI 16x24VDC / DQ 16x24VDC/0.5A BA
Тип изделия
Комбинированный модуль дискретного ввода/вывода Basic для S7-1500
Версия микропрограммного обеспечения
V1.0.0 (обновляемое)
Приоритетный запуск
Да
Поддержка MSI / MSO
Да / Да
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
до 30 мА
Потребляемая мощность от шины
1,1 Вт
Дискретные входы (DI)
16 (PNP, с втекающим током, тип 3 по IEC 61131)
Входное напряжение номинальное
24 В DC
Уровень "0" / "1"
-30…+5 В / +11…+30 В
Входной ток при сигнале "1"
~2,7 мА
Задержка на входе (0→1 / 1→0)
3…4 мс / 3…4 мс (фиксированная)
Дискретные выходы (DQ)
16 транзисторных (PNP, source output)
Выходной ток на канал
0,5 А
Суммарный ток выходов
4 А на группу (8 каналов), до 8 А на модуль
Защита от короткого замыкания
Да (электронная, порог ~1 А)
Частота коммутации (омическая нагрузка)
до 100 Гц
Максимальная длина кабеля (экран. / неэкран.)
1000 м / 600 м
Диагностика / Заменяющие значения
Нет
Индикация
RUN, ERROR, PWR, состояние канала
Гальваническая развязка
Между каналами и шиной (группы по 8 каналов)
Испытательное напряжение изоляции
707 В DC (типовое)
Безопасное отключение
Да (до SIL 2 / PL d / Cat. 3, см. FAQ 39198632)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
25 × 147 × 129 мм
Масса
≈ 280 г
