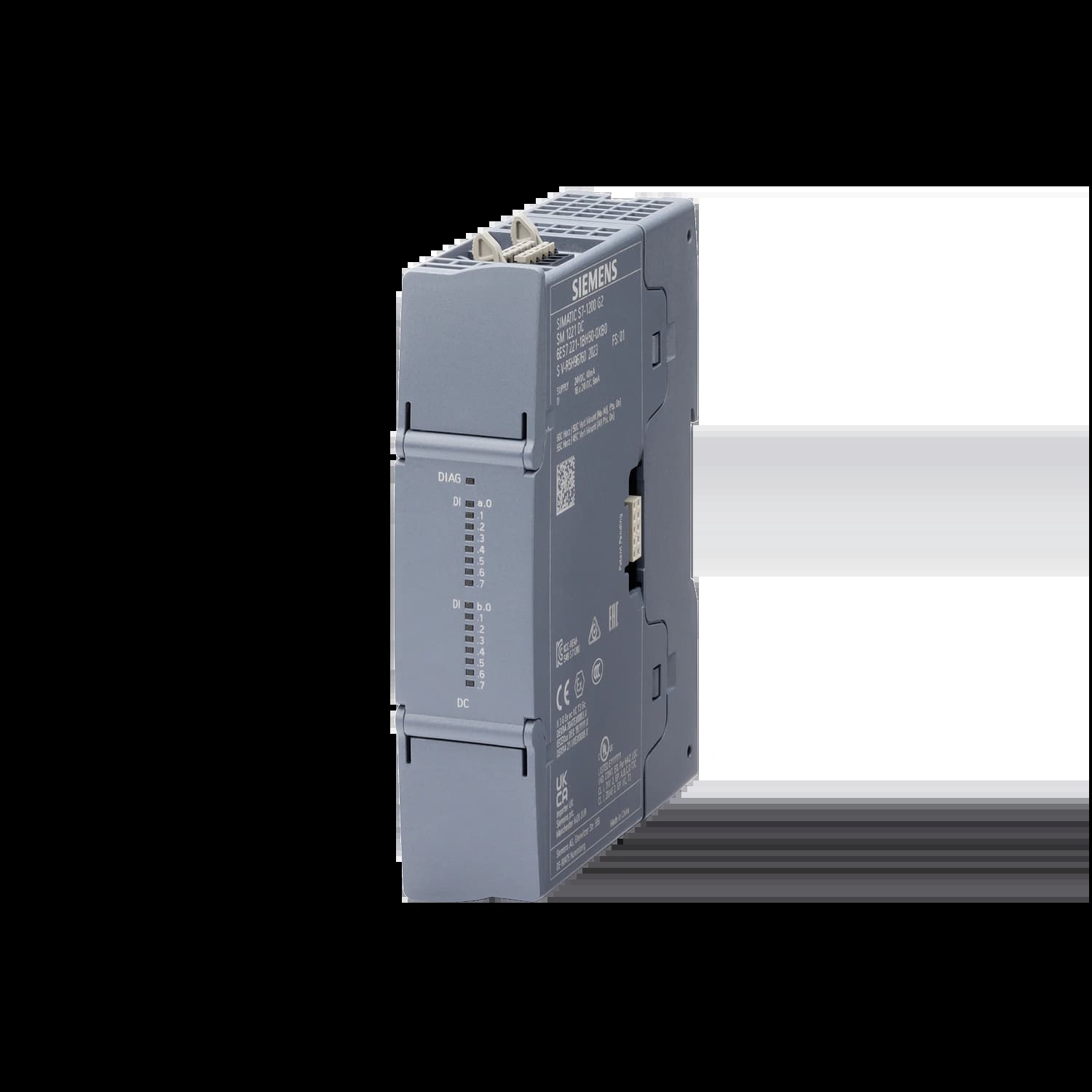

6ES7233-4HF50-0XB0 | Модуль аналогового ввода-вывода SM1233 4AI 14 бит, 4AO 14 бит
Тип устройства
Модули ввода-вывода
Встроенные входы-выходы
4 AI, 4 AO
Питание
24В DC
Разрешение
14 бит
Аналоговые входы
4 AI
Аналоговые выходы
4 AO
Поддерживаемые сигналы встроенных входов-выходов
Ток, Напряжение
SIMATIC S7-1200 G2, модуль аналогового ввода-вывода SM 1233, входы: 4x AI 14 бит ADC (+/-10В, +/-5В, +/-2.5В, 0-20мА, 4-20мА); выходы: 4x AO 14 бит DAC (+/-10В, 0-20мА, 4-20мА)
45 210,73 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Характеристики
Характеристика
Значение
Артикул
6ES7233-4HF50-0XB0
Габариты (Ш×В×Г)
30×125×100мм
Вес (изделие/с упаковкой)
174г / 211г
Потери мощности
4,7Вт
Потребление тока (шина)
80мА макс. (5В DC)
Потребление тока (24В DC)
40мА
Номинальное напряжение питания
24В DC
Диапазон напряжения питания
20,4…28,8В DC
Защита от обратного напряжения питания
Да
Горизонтальный монтаж
–20…40°C / –20…60°C
Вертикальный монтаж
–20…40°C / –20…50°C
Условия эксплуатации
95% относительной влажности при 25°C, без конденсации, макс.
Количество аналоговых входов / выходов
4 / 4
Тип AI
Напряжение или ток (дифференциальный)
Диапазоны AI
±10В, ±5В, ±2,5В, 0…20мА, 4…20мА
Диапазон полной шкалы AI (слово данных)
Напряжение: –27648…27648; ток: 0…27648
Разрешение AI
13бит + знаковый бит
Макс. выдерживаемое напряжение/ток AI
±35В / ±40мА
Сглаживание AI
Нет, слабое, среднее или сильное
Подавление помех AI
400, 60, 50 или 10Гц
Входной импеданс AI
До параметризации: ≥1МОм; напряжение: ≥1МОм; ток: <290Ом, >270Ом
Изоляция AI
Нет (поле‑логика, логика‑24В DC, поле‑24В DC, канал‑канал)
Точность AI (25°C / –20…60°C)
±0,1% / ±0,2% от полной шкалы
Принцип измерения AI
Последовательное приближение
Подавление синфазной помехи AI
40дБ, DC…60Гц
Рабочий диапазон сигнала AI
Сигнал плюс синфазное напряжение должны быть меньше +12В и больше –12В
Диагностика AI
Обрыв провода (только 4…20мА, если вход ниже –4864; 1,185мА), переполнение/антипереполнение, низкое 24В DC
Кабель AI
100м, витая пара в экране
Сечение кабеля AI
0,2…1,5мм² (AWG 24…16)
Тип AQ
Напряжение или ток
Диапазоны AQ
±10В, 0…20мА, 4…20мА
Разрешение AQ
Напряжение: 14бит; ток: 13бит
Диапазон полной шкалы AQ (слово данных)
Напряжение: –27648…27648; ток: 0…27648
Точность AQ (25°C / –20…60°C)
±0,3% / ±0,6% от полной шкалы
Время установления AQ (95% нового значения)
Напряжение: 300мкс (R), 750мкс (1мкФ); ток: 600мкс (1мГн), 2мс (10мГн)
Сопротивление нагрузки AQ
Напряжение: ≥1000Ом; ток: ≤600Ом
Макс. ток КЗ выхода AQ
≤24мА
Поведение при RUN → STOP
Последнее значение или подстановочное значение (по умолчанию 0)
Изоляция AQ
Нет (поле‑логика, 24В‑выход)
Диагностика AQ
КЗ на землю (только напряжение; при <–0,5В или >+0,5В), обрыв провода (только ток; при >1мА), переполнение/антипереполнение, низкое 24В DC
Кабель AQ
100м, витая пара в экране
Сечение кабеля AQ
0,2…1,5мм² (AWG 24…16)
