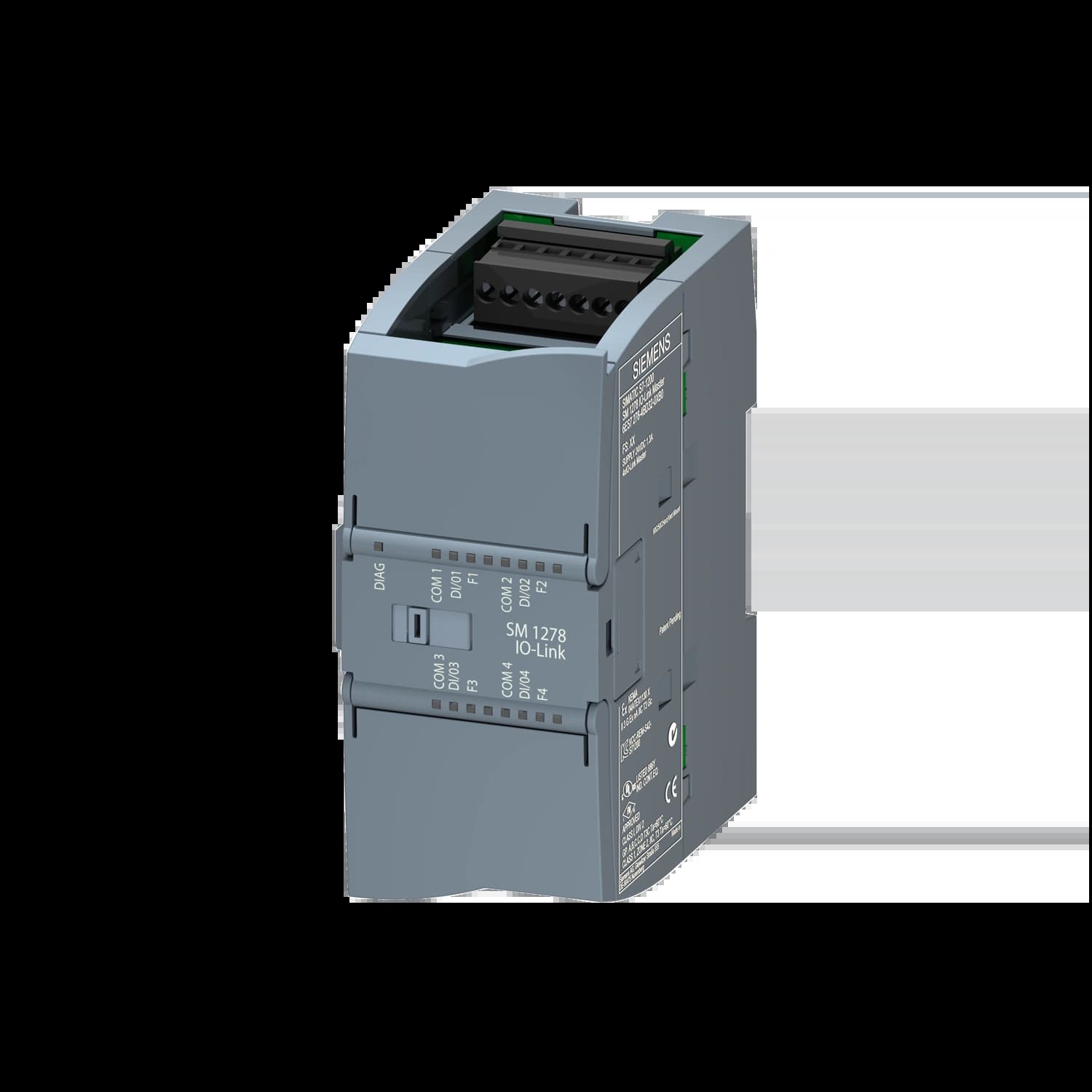

6ES7278-4BD32-0XB0 | Технологический модуль SM 1278, 4 канала IO-Link, мастер
Питание
24В DC
Поддерживаемые сигналы встроенных входов-выходов
IO-Link
SIMATIC S7-1200, модуль SM 1278 4xIO‑Link Master, 4-портовый модуль, который функционирует как в качестве сигнального модуля, так и в качестве модуля связи. Каждый порт может работать в режиме IO‑Link, как одиночный цифровой вход 24 В постоянного тока или цифровой выход 24 В постоянного тока.
Цена по запросу
0
Доступен под заказ
Артикул:
Код товара:
SM1278 4IO-Link Master
Серия:
Simatic, S7-1200
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7278-4BD32-0XB0
Модель
SM 1278, 4xIO-Link Master
Тип
Технологический модуль (IO‑Link Master) для SIMATIC S7‑1200
IO‑Link портов
4 (порт типа A)
Режимы работы портов
IO‑Link, цифровой вход (24 В DC), цифровой выход (24 В DC)
Протокол IO‑Link
Версия 1.1
Скорости передачи (IO‑Link)
COM1: 4,8 кбит/с, COM2: 38,4 кбит/с, COM3: 230,4 кбит/с
Длина кабеля (IO‑Link)
макс. 20 м (неэкранированный)
Диагностика
модуль и порт (обрыв провода, короткое замыкание)
Индикация
DIAG (зелёный/красный), C1..C4 (зелёный), Q1..Q4 (зелёный), F1..F4 (красный)
Инструменты конфигурирования
S7-PCT (Port Configuration Tool) версии V3.2 и выше, TIA Portal (с версии V13)
Функции
I&M (I&M0…I&M3), SIO‑режим, обновление встроенного ПО
Совместимость с CPU
Требуется S7‑1200 CPU версии V4.0 и выше
Напряжение питания
24 В DC
Допустимый диапазон питания
20,4 … 28,8 В (защита от переполюсовки)
Потребление тока (без нагрузки)
65 мА (от L+)
Рассеиваемая мощность
1 Вт (без учёта нагрузки на портах)
Ток на порт (IO‑Link)
макс. 100 мА
Диагностика (модуль)
контроль напряжения питания, обрыв провода (порты IO‑Link)
Степень защиты
IP20
Сертификаты
CE, CSA, UL, cULus, FM, RCM, KC, морские
Температура эксплуатации (горизонтальный монтаж)
–20 … +60 °C
Температура эксплуатации (вертикальный монтаж)
–20 … +50 °C
Габариты (Ш × В × Г)
45 × 100 × 75 мм
Вес нетто
150 г
