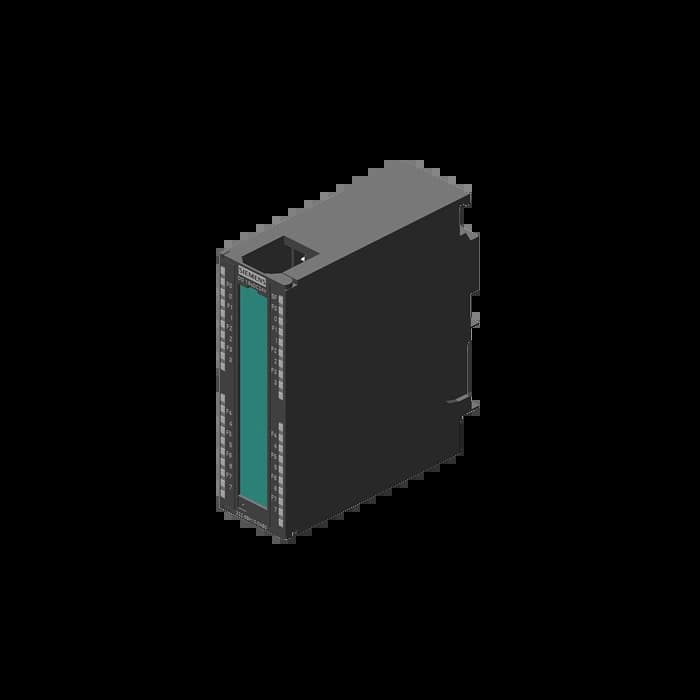

Модель
SM 322, 16 DO, 24В DC, 0,5А
Артикул
6ES7322-8BH10-0AB0
Тип
Модуль дискретного вывода
Габариты (Ш×В×Г)
40×125×120мм
Напряжение питания нагрузки L+
24В DC
Допустимый диапазон (DC)
20,4…28,8В DC
Потребление тока от L+ (без нагрузки)
100мА макс.
Потребление тока от шины 5В DC
100мА макс.
Количество дискретных выходов
16
Защита от КЗ
Да; порог 1,4А на канал
Напряжение выхода при сигнале «1»
L+ минус 0,7В мин.
Ток выхода при сигнале «1»
0,5А ном.; 5мА…0,6А
Остаточный ток при сигнале «0»
0,7мА макс.
Ламповая нагрузка
5Вт макс.
Диапазон сопротивления нагрузки
48Ом…4кОм
Задержка выхода 0→1 / 1→0
3мс макс. / 3мс макс.
Частота коммутации
резистивная 100Гц; индуктивная 2Гц; ламповая 10Гц
Суммарный ток выходов (на группу)
2А макс.
Длина кабеля
1000м экранированный, 600м неэкранированный
Диагностика
Обрыв провода, КЗ, отсутствие напряжения нагрузки; LED SF, статус выходов, F
Изоляция
Каналы‑шина: да; группами по 4; канал‑канал: нет; испытание 500В DC
Температура эксплуатации
0…+60°C
