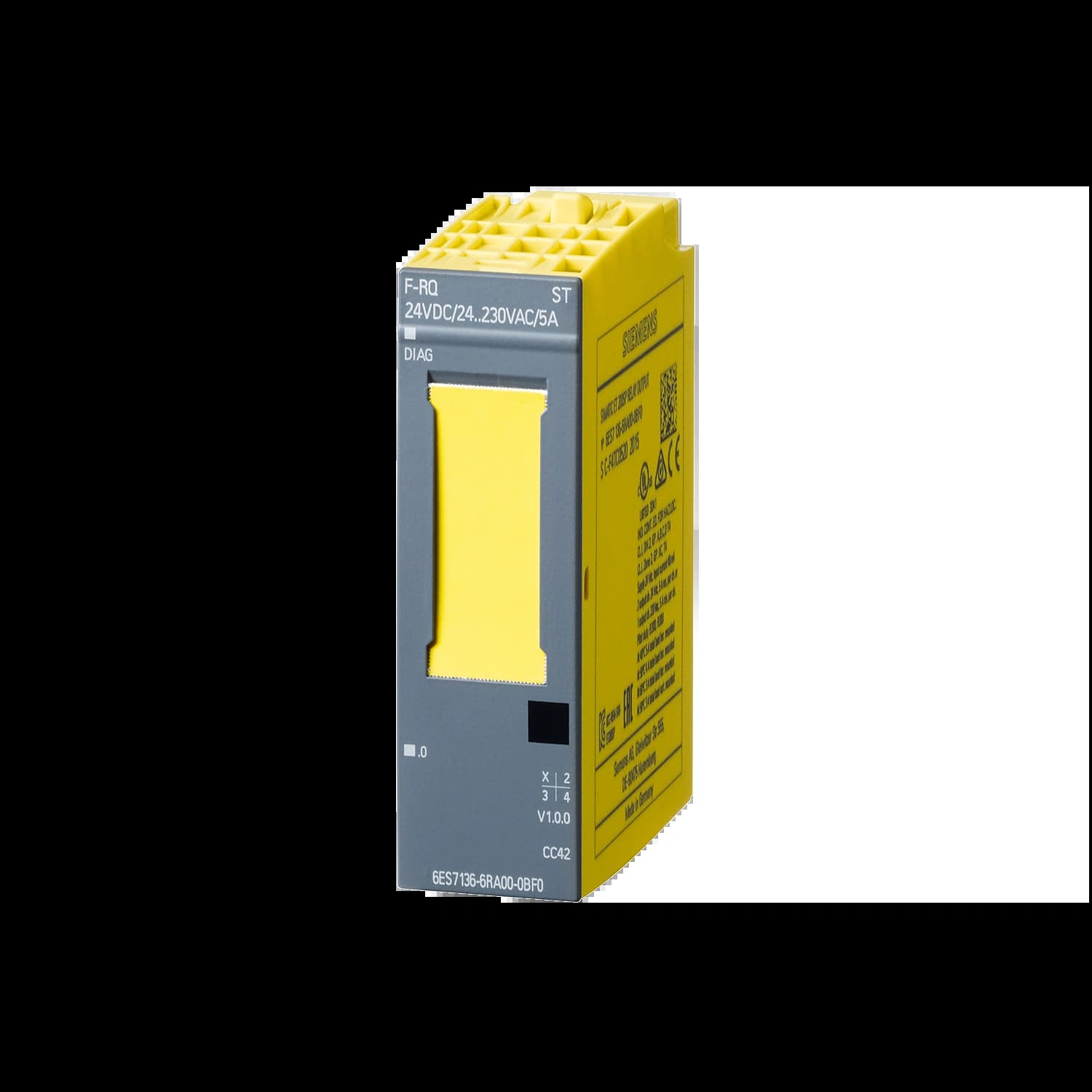

6ES7136-6RA00-0BF0 | Модуль вывода ET 200SP F-RQ 24/48VDC/24/230VAC/5A ST
Встроенные входы-выходы
1 DO
Питание
24В DC
Дискретные выходы
1 DO
Тип дискретного выхода
Релейный НО
SIMATIC DP, электронный модуль для ET200SP, 1 F-RQ ST, =24 В/~ 230В/5 А, 20 мм шириной, 1 релейный выход (2 НО контакта), суммарный выходной ток 5A, номинальное напряжение =24 В и ~24…230 В, применение до PL e (ISO13849-1: 2008)/ SIL 3 (IEC61508: 2010), если управляется F-DQ (например, 6ES7136-6DB00-0CA0).
17 901,18 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
F-RQ 1x 24VDC/24..230VAC/5A ST
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7136-6RA00-0BF0
Модель
F-RQ 24…48 В DC/24…230 В AC/5 A ST
Тип изделия
Отказобезопасный релейный модуль для ET 200SP
Базовый блок
Тип F0, цветовой код CC42
Напряжение питания катушки номинальное
24 В DC (допустимый диапазон 20,4 … 28,8 В)
Потребляемый ток катушки реле максимальный
70 мА
Количество выходов
1 релейный (2 нормально разомкнутых контакта)
Коммутируемое напряжение
24 В DC / 24 … 230 В AC
Максимальный коммутируемый ток
5 А (омическая нагрузка)
Суммарный ток модуля
до 5 А (при 40°C гориз.), 3 А (при 60°C гориз.), см. кривую снижения
Минимальный коммутируемый ток
1 мА (после превышения 300 мА — мин. 10 мА)
Частота коммутации при омической нагрузке
до 2 Гц
Внешний предохранитель
6 А (согласно руководству)
Длина кабеля для нагрузочных контактов
500 м (экранированный) / 300 м (неэкранированный)
Длина линии управления (вход)
до 10 м
Диагностика
Да (светодиоды DIAG и состояния канала)
Гальваническая развязка
Между каналами (при БСНН/ЗСНН), между каналами и шиной / питанием электроники
Допустимая разность потенциалов
250 В AC (усиленная изоляция) между каналами и шиной/питанием
Испытательное напряжение изоляции
2545 В DC (2 с), импульсное 7200 В DC (типовое)
Категория перенапряжения
III (IEC 61131-2:2007) / II (IEC 61131-2:2017)
Уровень безопасности (ISO 13849-1 / IEC 61508)
PLe / SIL 3
PFDavg для SIL3 (тест 1 раз в месяц)
< 1,00E-05
PFH для SIL3 (тест 1 раз в месяц)
< 6,00E-09 1/ч
Температура окружающей среды при эксплуатации
0 … +60 °C (горизонтальный монтаж) / 0 … +50 °C (вертикальный монтаж)
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 56 г
