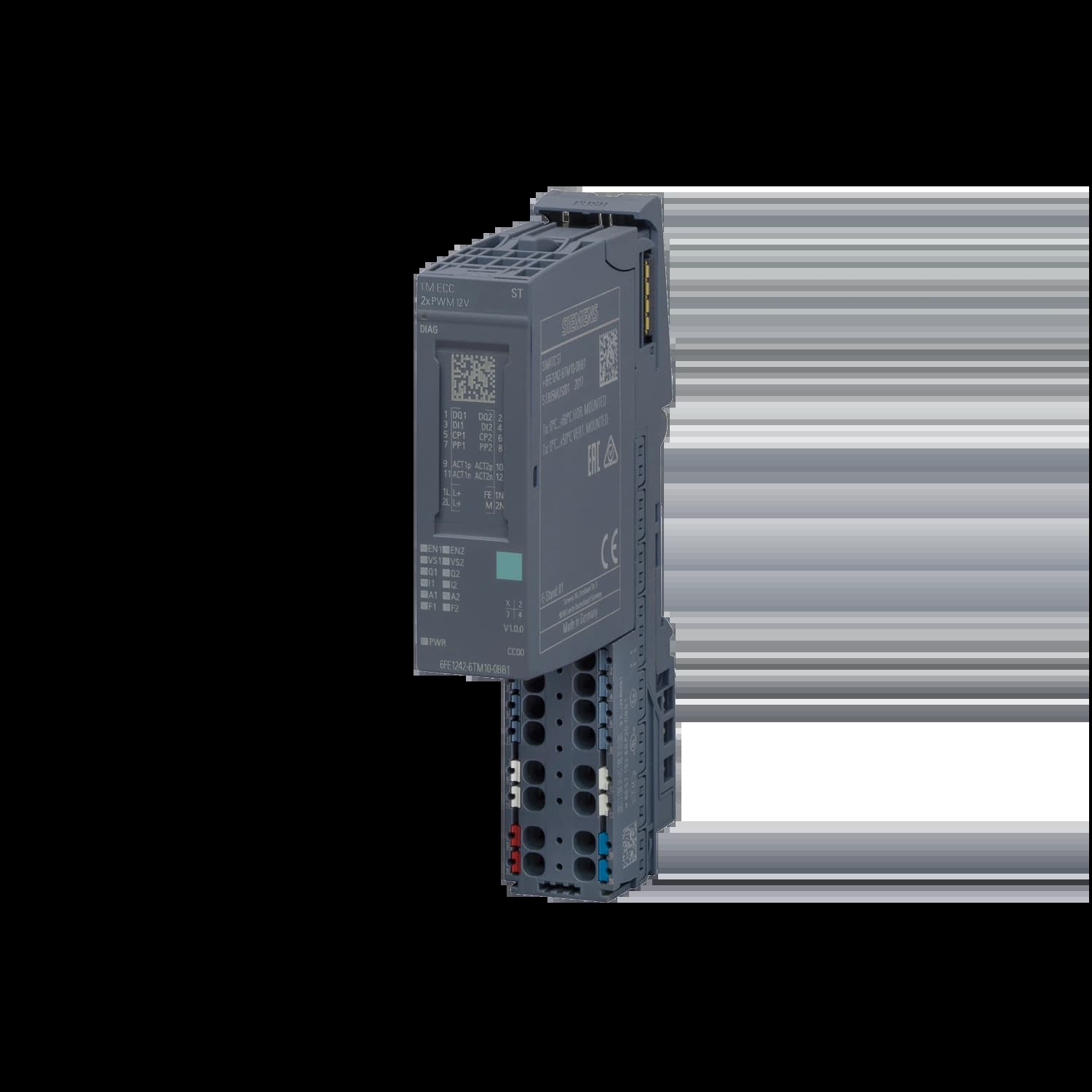

6FE1242-6TM10-0BB1 | Технологический модуль ET 200SP TM ECC
SIMATIC ET 200SP, технологический модуль TM ECC 2xPWM S Charge controller, контроллер зарядки для электромобилей, согласно IEC61851 с двумя зарядными разъёмами -30 °C...60 °C 2x управляемыми розетками и 2 разъёмами, 2x DQ переключающими контактами для контактора нагрузки
Цена по запросу
0
Доступен под заказ
Артикул:
Код товара:
TM ECC 2x PWM ST
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6FE1242-6TM10-0BB1
Модель
TM ECC 2xPWM ST
Тип изделия
Контроллер зарядки для ET 200SP (IEC 61851-1 Mode 3 / SAE J1772)
Версия микропрограммного обеспечения
V1.04 (обновляемое)
Базовый блок
Тип B0 или B1
Количество каналов
2 точки зарядки
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины
40 мА (тип.) / 90 мА (макс.)
Интерфейсы на канал
Control Pilot (PWM 1 кГц по IEC 61851), Plug Present (датчик подключения)
Дискретные выходы
2 транзисторных (на канал: управление контактором, макс. 1,3 А)
Дискретные входы
2 (на канал: обратное считывание контактора или блокировки разъёма)
Управление блокировкой разъёма
Да (2 выхода ACT, двигатель постоянного тока)
Максимальная длина кабеля (неэкран.)
30 м
Диагностика
Короткое замыкание (светодиоды ERROR, PWR, состояние канала, DIAG)
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC
Степень защиты
IP20
Сертификаты
CE, RCM, EAC, UL, KC
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
2000 м
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 32 г
