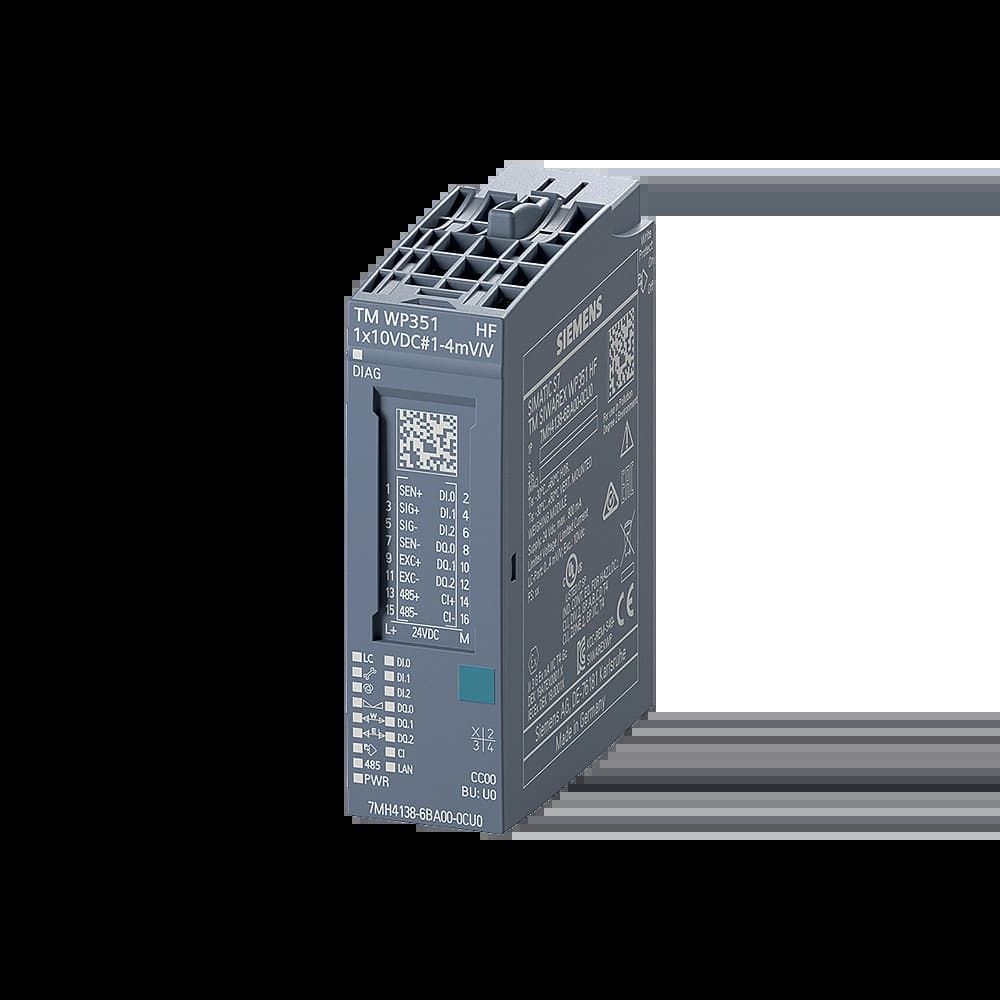

7MH4138-6BA00-0CU0 | Модуль весоизмерения ET 200SP SIWAREX WP351
Поддерживаемые сигналы встроенных входов-выходов
Весоизмерение
SIMATIC ET 200SP, TM SIWAREX WP351 HF, одноканальный модуль измерения веса для автоматических дозирующих, контрольных и суммирующих весов с тензодатчиками, 3x DI, 3xDQ, 1xCI, 1xRS485, 1xEthernet, 1XLC Интерфейс тензодатчика (1-4 мВ/В), соответствующий типу BU U0, Количество упаковки: 1 шт., Внимание: соблюдайте требования страны назначения к калибровке в случае применения, требующего калибровки! Возможна подробная диагностика тензодатчика с помощью цифровой распределительной коробки SIWAREX DB (7MH5001-0AD20 или 7MH5001-0AD01)
205 109,32 руб/шт
0
Артикул:
Код товара:
TM SIWAREX WP351 HF
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
7MH4138-6BA00-0CU0
Модель
TM SIWAREX WP351 HF
Тип изделия
Одноканальный весоизмерительный модуль для ET 200SP (автоматические/неавтоматические весы)
Версия микропрограммного обеспечения
V1.0 (обновляемое)
Базовый блок
Тип U0, цветовой код CC00
Напряжение питания номинальное
24 В DC (L+, допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+ максимальный
140 мА (без учёта DQ)
Интерфейс тензодатчиков
1 канал для полных мостов (4-/6-проводное подключение, 1…4 мВ/В)
Сопротивление тензомоста
56 … 4100 Ом
Класс точности по OIML
III (до 3×6000d, мин. 0,4 мкВ/e)
Разрешение входного сигнала
±20 000 000 частей (0…4 мВ/В)
Частота дискретизации
1024 Гц
Дискретные входы (DI)
3 (24 В DC, тип 3)
Дискретные выходы (DQ)
3 транзисторных (0,5 А на канал, суммарно до 1,5 А)
Последовательный интерфейс
RS485 (до 115,2 кбит/с, встроенное оконечное сопротивление)
Интерфейс Ethernet
1 × RJ45 (10/100 Мбит/с, веб-сервер HTTP)
Диагностика тензодатчиков
Подробная диагностика с цифровой распределительной коробкой SIWAREX DB
Функции весов
Автоматические (дозирование, фасовка, контроль, суммирование) и неавтоматические весы
Диагностика
Напряжение питания, обрыв провода, короткое замыкание
Аварийные сигналы
Диагностический, аппаратный (параметрируемые)
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (снижение 1 °C на 100 м выше 2000 м)
Габариты (Ш × В × Г)
20 × 57 × 72 мм
Масса
≈ 50 г
