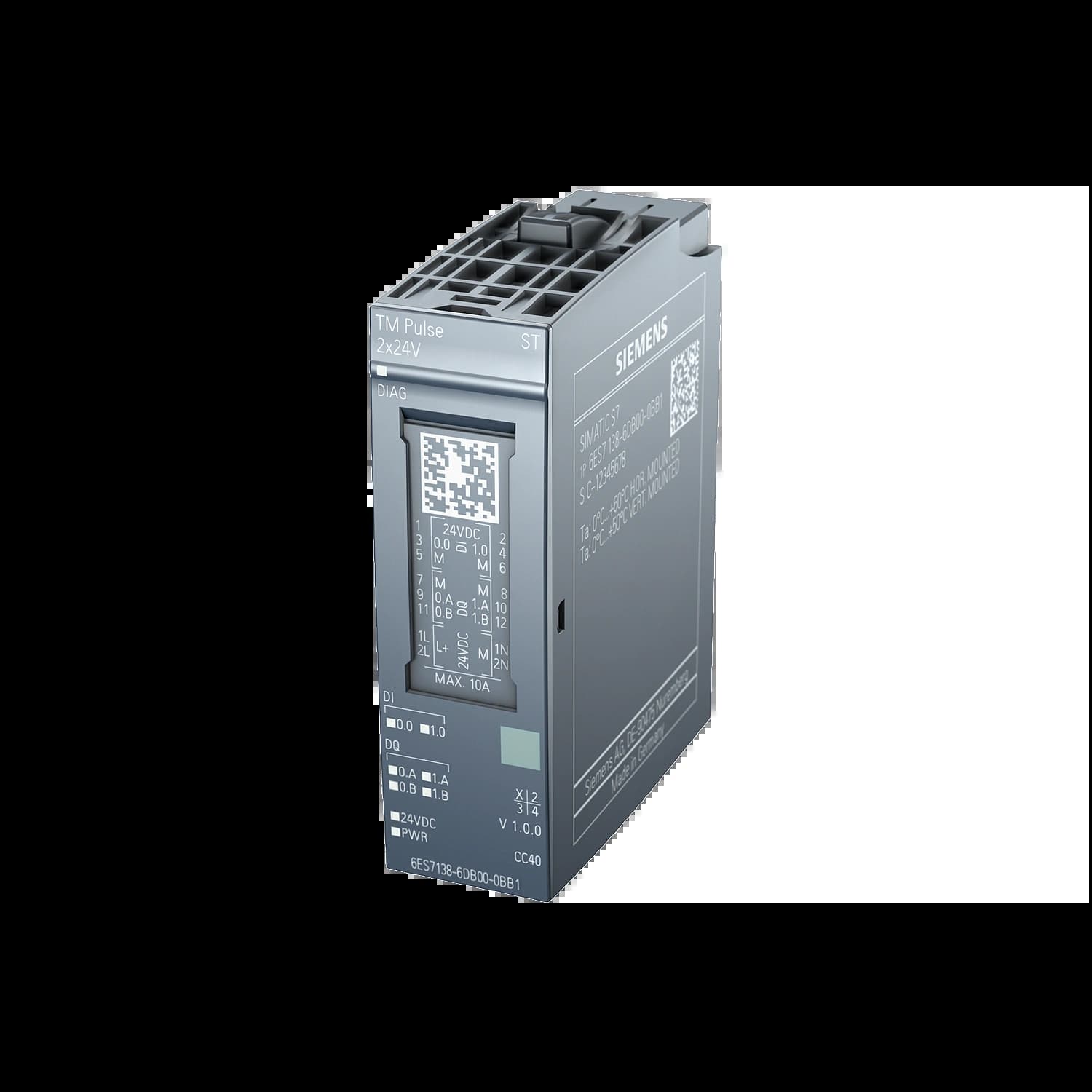

6ES7138-6DB00-0BB1 | Технологический модуль ET 200SP TM Pulse
SIMATIC ET 200SP, технологический модуль TM PULSE 2X24V, ШИМ/импульсный выход, 2 канала 2 А, для задвижек и электроприводов постоянного тока. Для установки на базовый блок типа B1, цветовой код CC40.
42 953,31 руб/шт
0
Артикул:
Код товара:
TM Pulse 2x 24V
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7138-6DB00-0BB1
Модель
TM Pulse 2x24 В
Тип изделия
Технологический модуль ШИМ и импульсных выходов для ET 200SP
Версия микропрограммного обеспечения
V1.0 (обновляемое)
Базовый блок
Тип B1, цветовой код CC40
Режим тактовой синхронизации
Да
Напряжение питания номинальное
24 В DC (L+, допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины максимальный
70 мА (без нагрузки)
Питание датчиков
24 В DC (L+ -0,8 В), защита от КЗ, макс. 300 мА (общее для двух каналов)
Количество каналов
2
Выходы
P- и M-коммутируемые (двухтактные), 2 А на канал (0,1 А в режиме High Speed)
Входы
2 цифровых входа (24 В DC, тип 3), свободное использование или аппаратное разрешение выхода
Режимы работы
Свободный цифровой выход, ШИМ, пропорциональный клапан, двигатель пост. тока, выдача частоты/импульсов/цепочек
Частота коммутации
до 100 кГц (режим High Speed) / до 10 кГц (стандартный режим)
Минимальная длительность импульса
1,5 мкс (High Speed) / 10 мкс (стандартный)
Точность длительности импульса
±100 ppm ±0,5 мкс (High Speed) / ±100 ppm ±9 мкс (стандартный)
Диапазон периода ШИМ
Параметрируемый, до 85 с
Разрешение коэффициента заполнения
от 0,0036% (формат S7 аналог), мин. 20 нс
Суммарный ток модуля
до 4 А (учитывать снижение мощности)
Защита выходов
Электронная/тепловая от КЗ (порог 6,8 А станд. / 2 А HS), ограничение индуктивного напряжения -0,8 В
Диагностика
Напряжение питания, короткое замыкание
Заменяющие значения
Да (параметрируемые)
Гальваническая развязка
Между каналами и шиной
Испытательное напряжение изоляции
707 В DC (типовое)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 50 г
